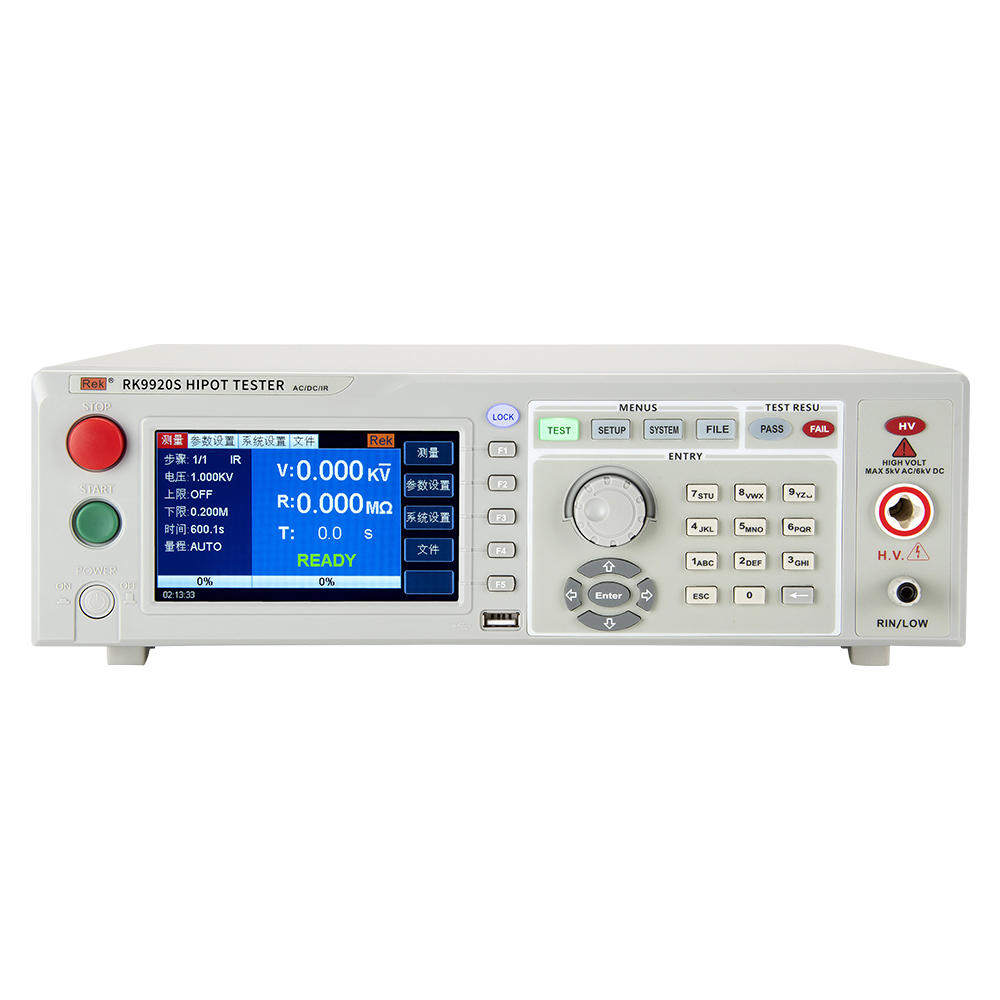

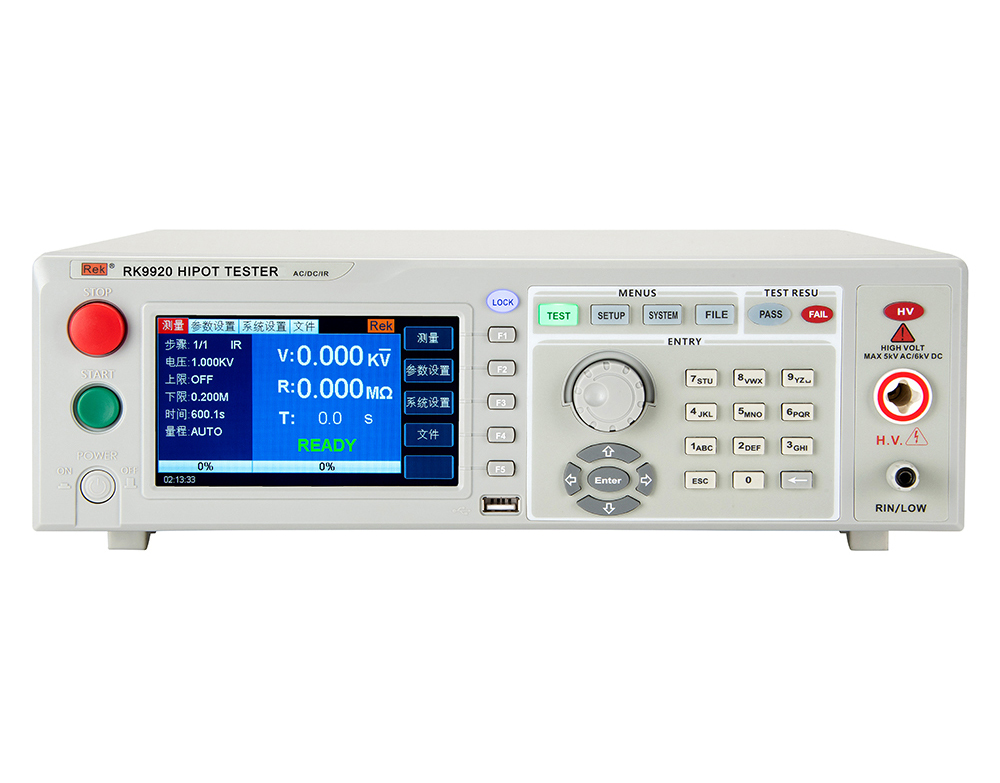

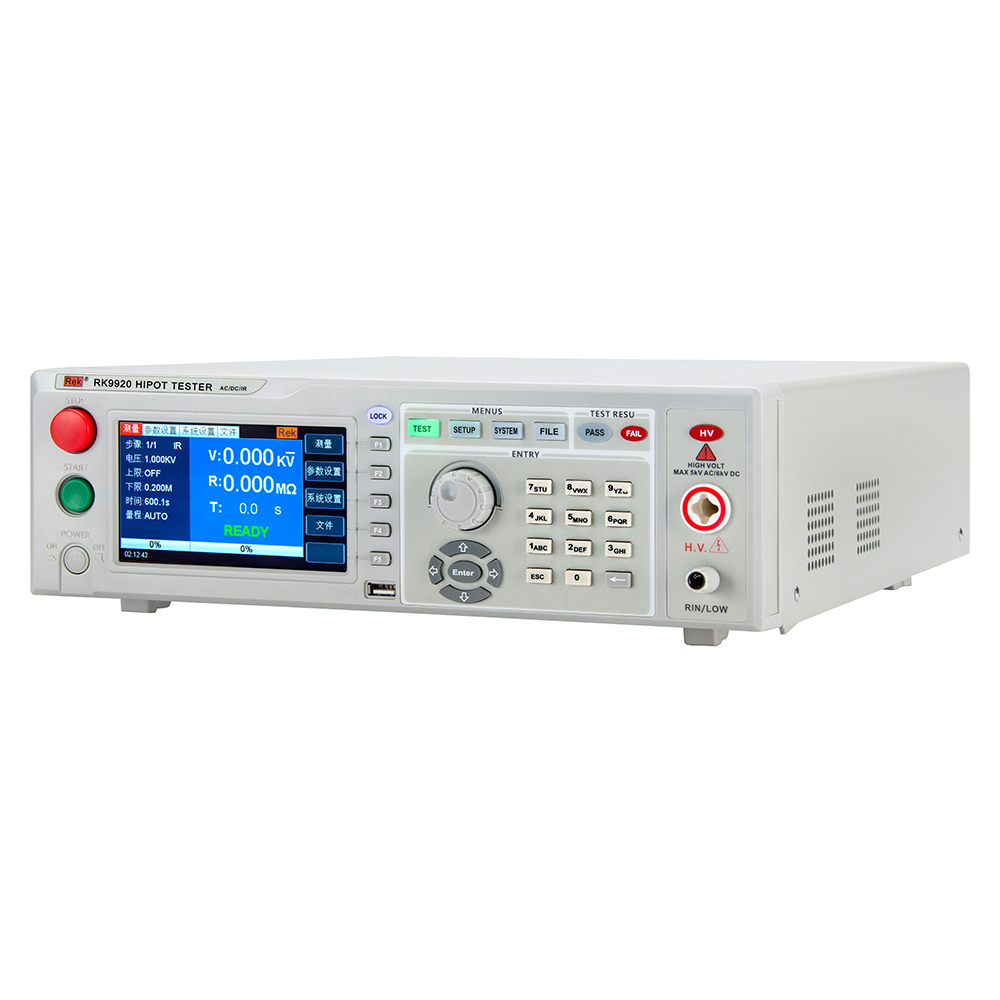

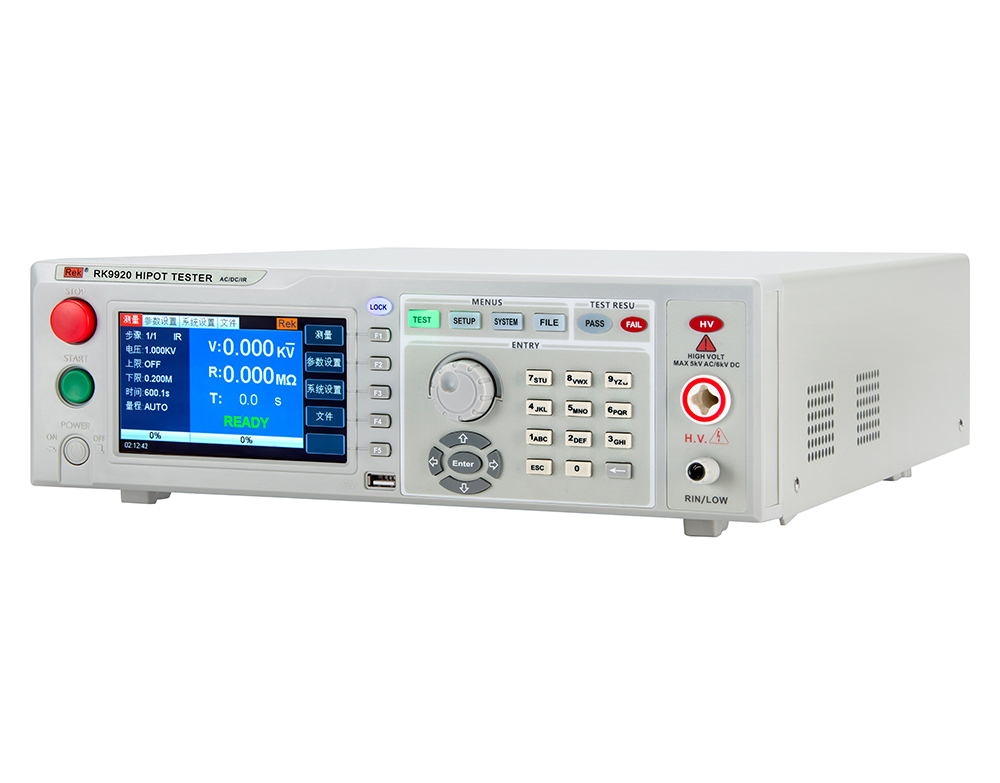

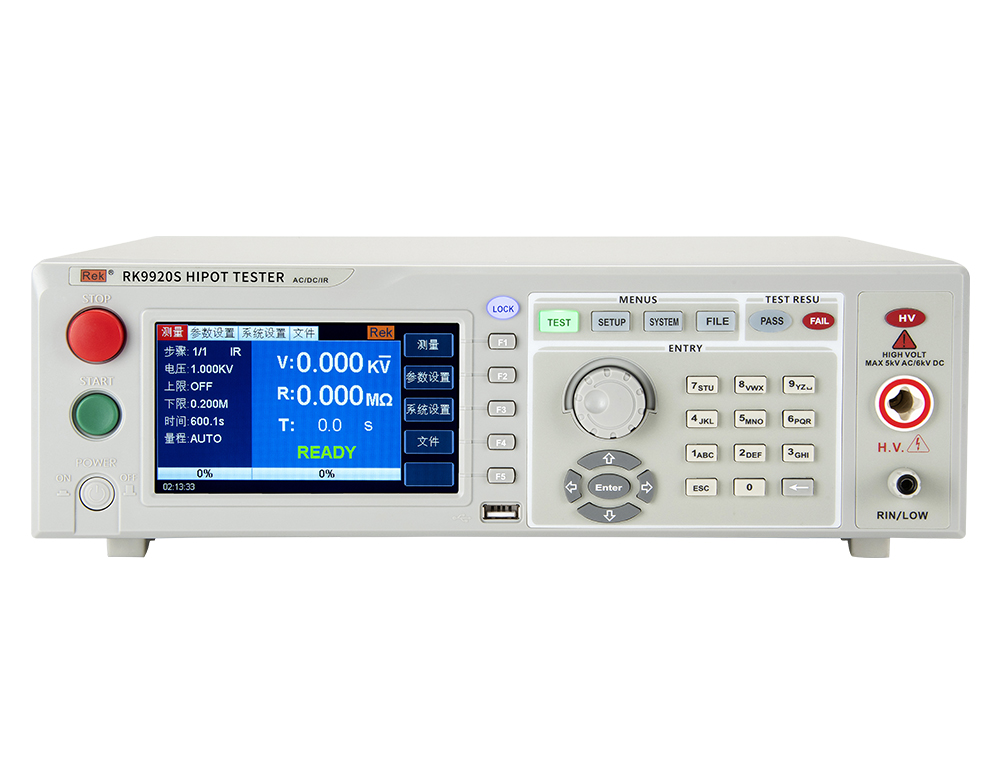

RK9910/RK9920程控绝缘耐压测试仪/RK9920S四线制断短路耐压测试仪

测试电压：AC 0.05-5kv DC 0.05-6kv
测试精度：±（1.0%设定+2V）
输出精度：±（1.0%设定+5V）空载
测试精度/设定误差：±（1.0%读数+5个字）

邮件咨询产品手册

产品描述

技术参数

操作视频

RK9920S四线制操作视频

产品附件

上位机软件

尺寸图

RK9920S说明书

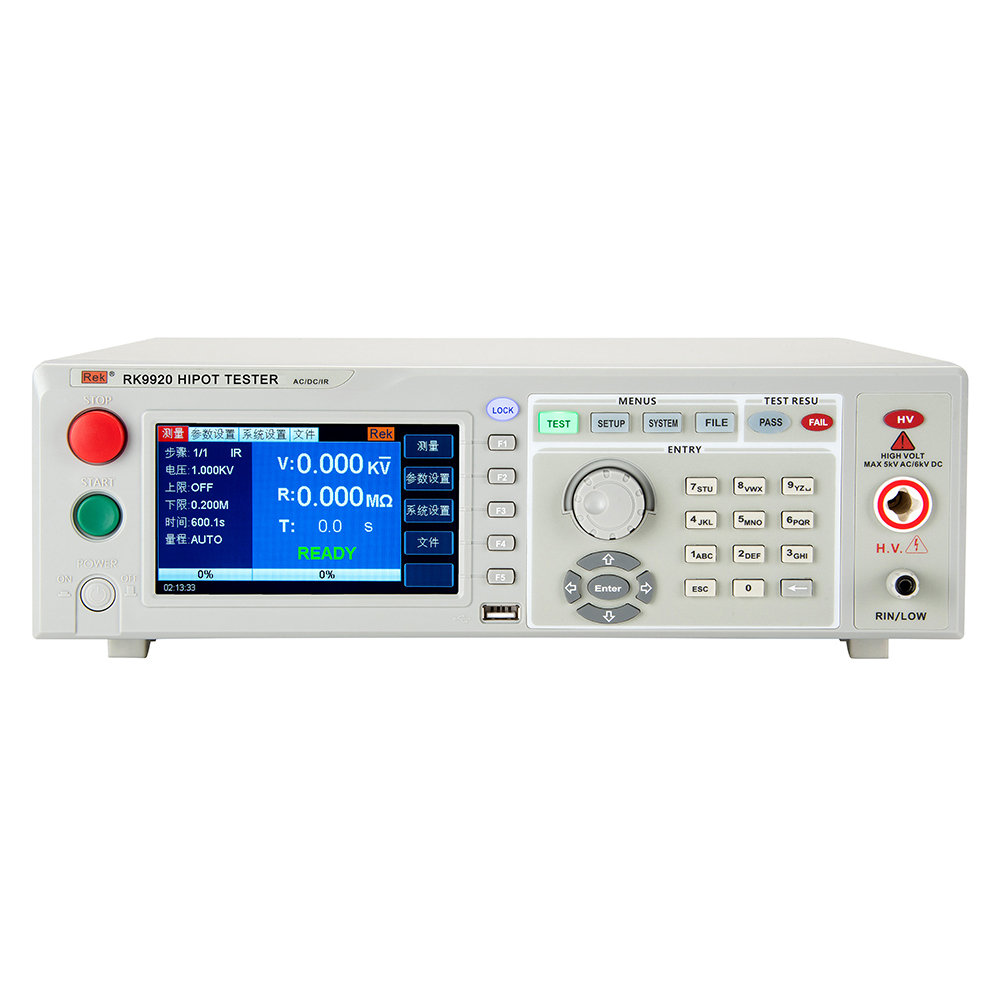

产品介绍

该系列程控耐压测试仪是一款采用高速MCU和大规模数字电路设计的高性能安全测试仪。输出电压升高和降低。输出电压的频率安全由单片机控制，可实时显示击穿电流和电压值，并具有软件校准功能。配备PLC接口、RS232C、RS485、USB设备、USB主机接口，可方便地与计算机或PLC结合，组成综合测试系统。可快速准确地对家用电器、仪器仪表、照明电器、电热电器、电脑、信息机等进行全面的安全测量。

应用领域

元器件：二极管、三极管、高压硅堆、各种电子变压器、连接器、高压电器。
家用电器：电视、冰箱、空调、洗衣机、除湿机、电热毯、充电器等。
绝缘材料：热缩套管、电容薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等。
仪器仪表：示波器、信号发生器、直流电源、开关电源等整机。
照明电器：镇流器、路灯、舞台灯、手提灯等。
电热器具：电钻、手枪钻、气刀、磨床、磨床、电焊机等。
电线电缆：高压线路、封闭电缆、电缆、硅橡胶电缆等

性能特点
1、交/直流耐压功能采用DDS数字信号合成技术，产生准确、稳定、纯净、低失真的波形。
2、可调高压上升和下降时间，满足不同测试对象的要求，具有电弧检测功能，测试结果可同时保存。
3、具有双频综合测试，频率范围50Hz、60Hz人性化操作界面，支持数字键输入、拨盘输入，操作更简单。
4、完整的操作帮助提示，可有效提高用户效率，支持字符文件名输入，文件名最大长度为12个字符。
5、测试步骤与系统状态信息同步显示，便于了解测试步骤详情及测试过程中的系统状态。
6、中英文双语操作界面，适应不同用户需求，支持大容量存储。适应不同的测试应用要求。

型号		RK9910	RK9920	RK9920S
耐压测试	输出电压（KV）	AC:0.05-5.00 DC:0.05-6.00
	测试精度	±（1.0%设定+2V）
	输出精度	±（1.0%设定+5V）空载
	测试电流（mA）	AC:0.001mA-10mA DC:0.1uA-5mA	AC:0.001mA-20mA DC:0.1uA-10mA	AC:0.001mA-20mA DC:0.1uA-10mA
	测试精度	±（1.0%读数+5个字）
	设定误差
绝缘测试	输出电压（KV）	DC:0.05kV-5.0kV ±（1%+5个字）
	测试精度	±（1.0%设定+2V）
	电阻测试范围	0.2MΩ-100GΩ
	测试精度	≥500v 0.20MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% 50.0 GΩ-100.0 GΩ±15% <500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 无精度要求	≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% 50.0 GΩ-100.0 GΩ±15% <500V 0.20MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 无精度要求
	放电功能	测试结束后自动放电
电弧侦测	电流测量范围	1mA-20mA
测试时间		0.1S-999.9S
输出频率		50Hz/60Hz
输入特性		115V/230V±10% 50Hz/60Hz
测试报警		蜂鸣器、液晶显示、FAIL指示灯
键盘锁定		独立键盘锁定键
屏幕尺寸		5寸TFT液晶

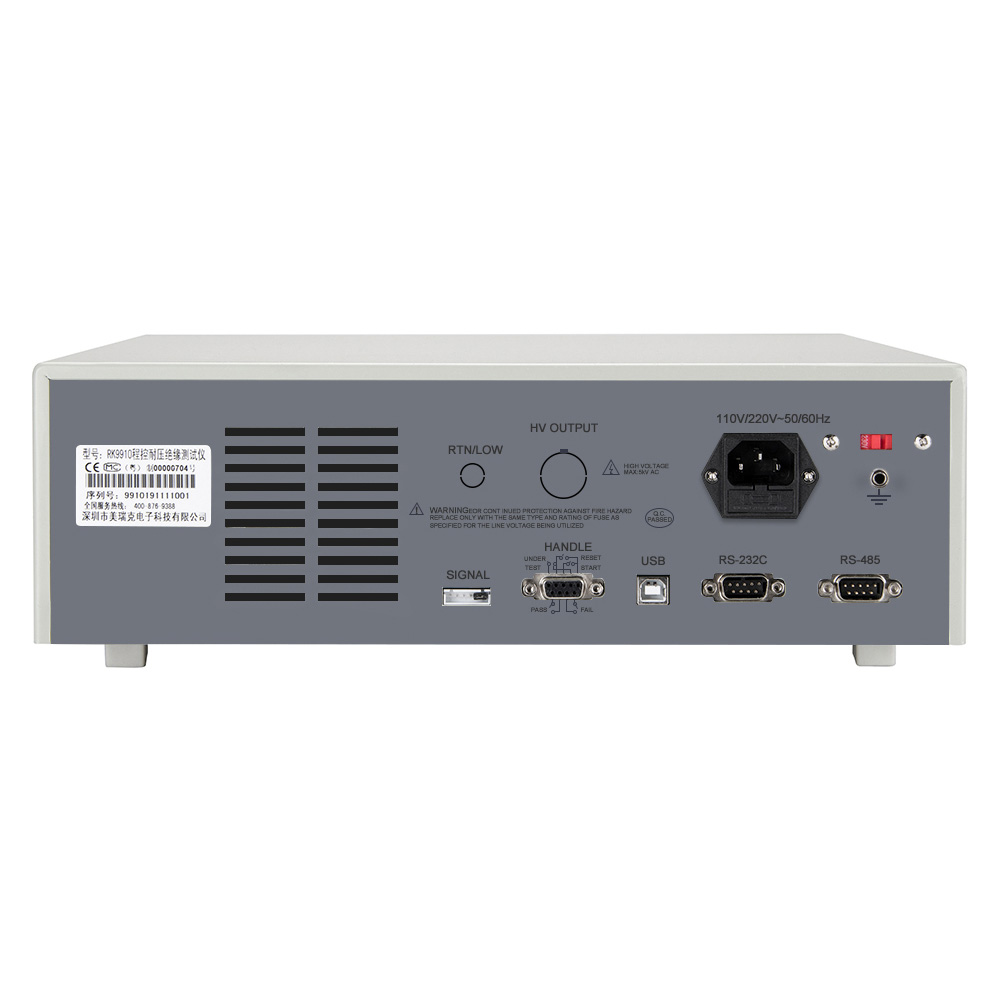

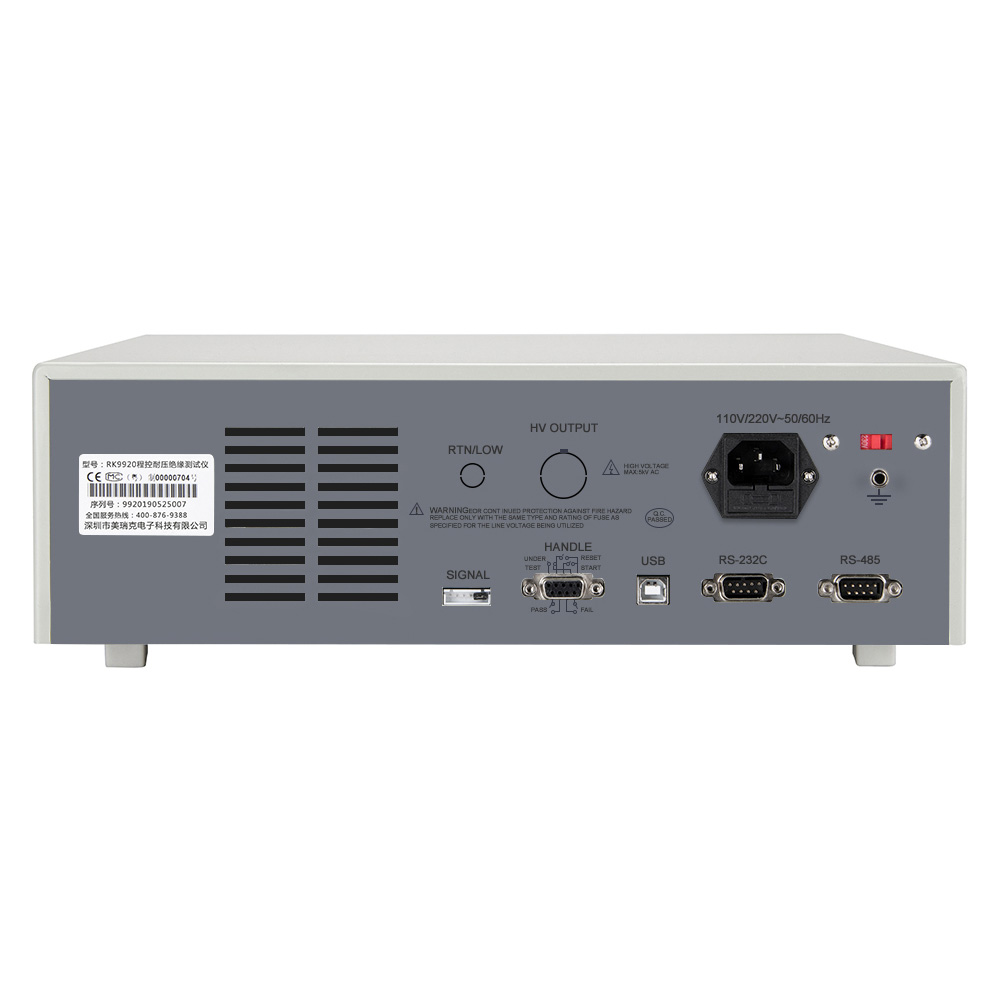

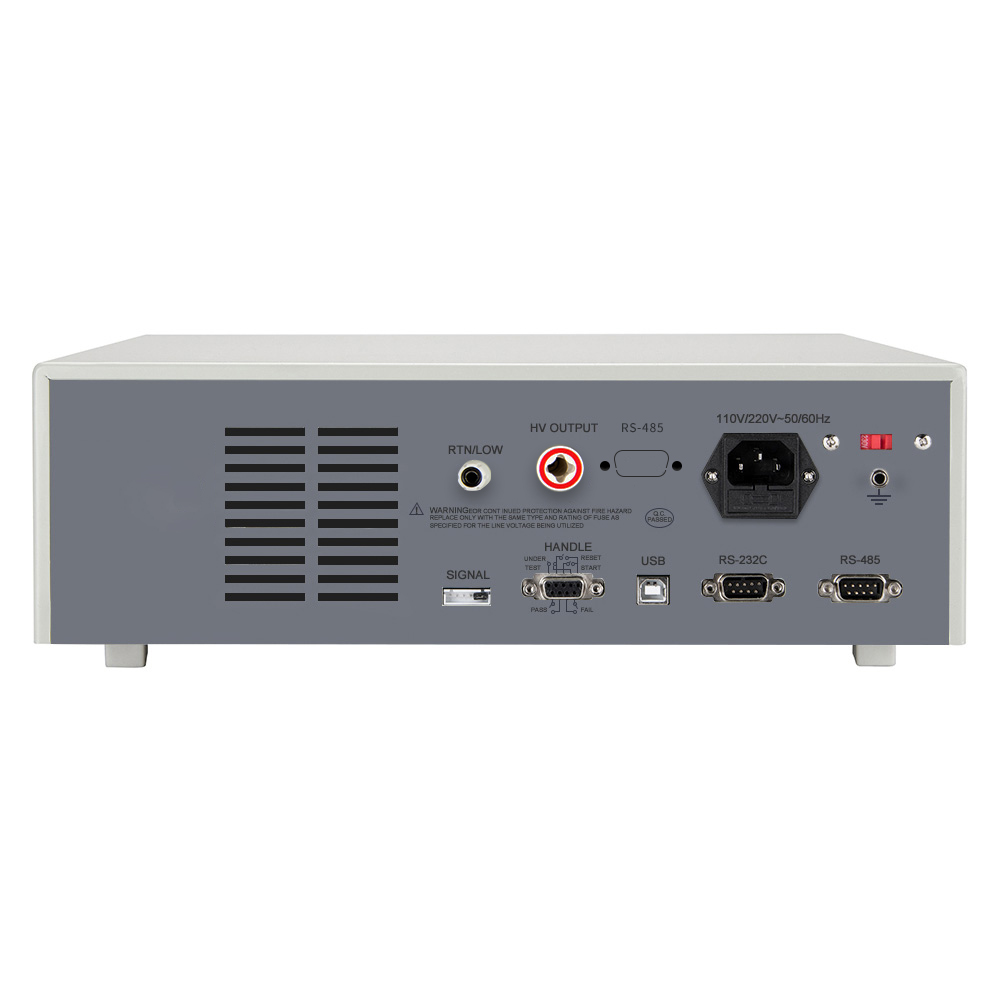

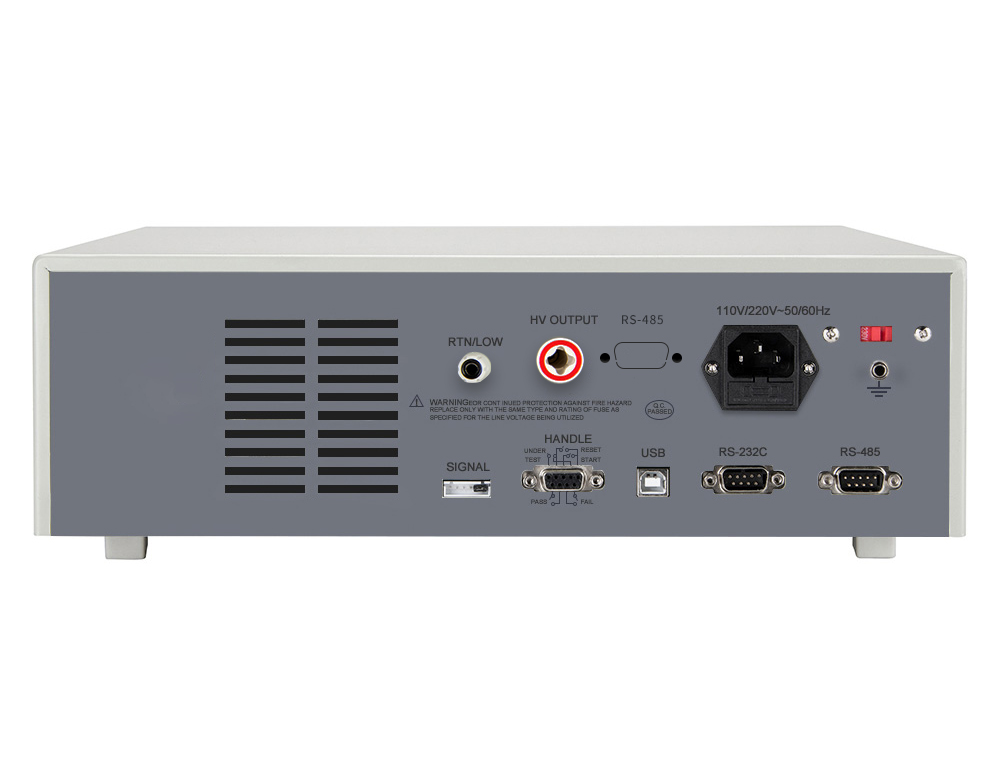

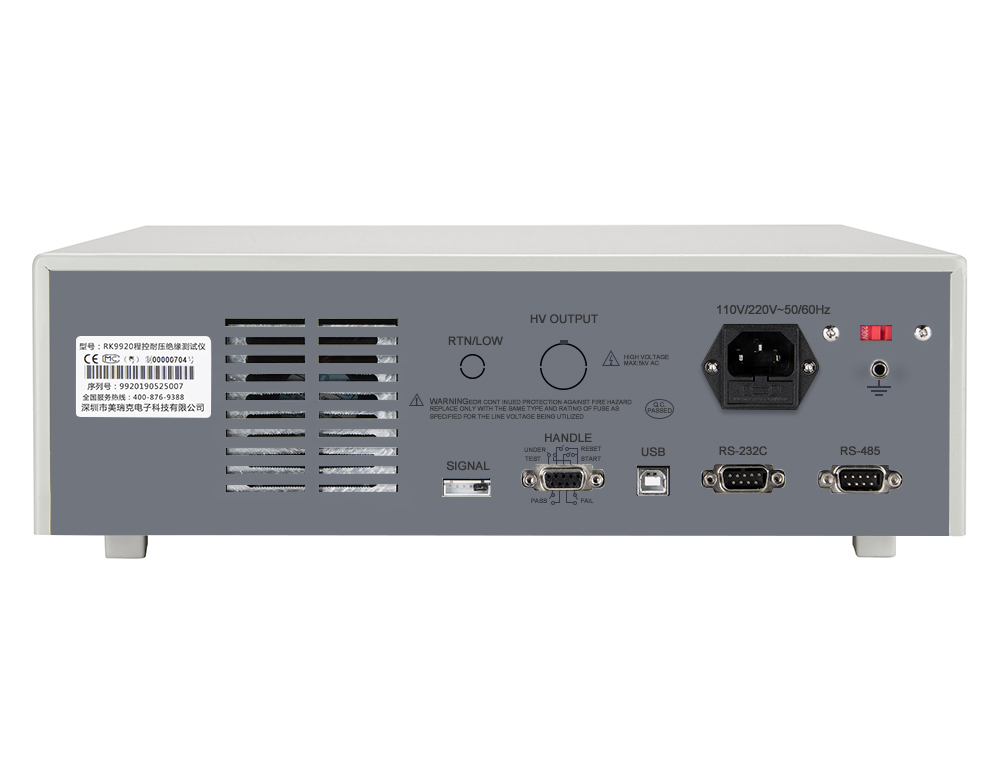

通讯接口		HANDLER、RS232、RS485、USBDRV（电脑接口）、USBHOST(U盘接口）
电压上升时间		0.1S-999.9S
测试时间设定（AC/DC）		0.1S-999.9S
电压下降时间		0.1S-999.9S
等待时间		0.1s-999.9S
储存器		16M flash、每个文件可储存50个测试步骤
外形尺寸(DxWxH)		430350105mm
重量		13.6KG	14.35KG	14.35KG
标配配件		测试夹、接地夹、十字无控高压棒、电源线、RS232串口连接线、上位机软件（官网下载）、RS232转USB连接线、USB转方口连接线
选配配件（整套）		RK501绝缘点检盒、RK00031、RK101系列点检盒、RK00070串口选件LAN网口、RK00124脚踏开关
硬件接触检查		无		有

型号	图片	类型	概述
RK8N+		标配	仪器标配十字无控高压棒，可单独购买。


RK26003A		标配	仪器标配耐电压测试夹，可单独购买。

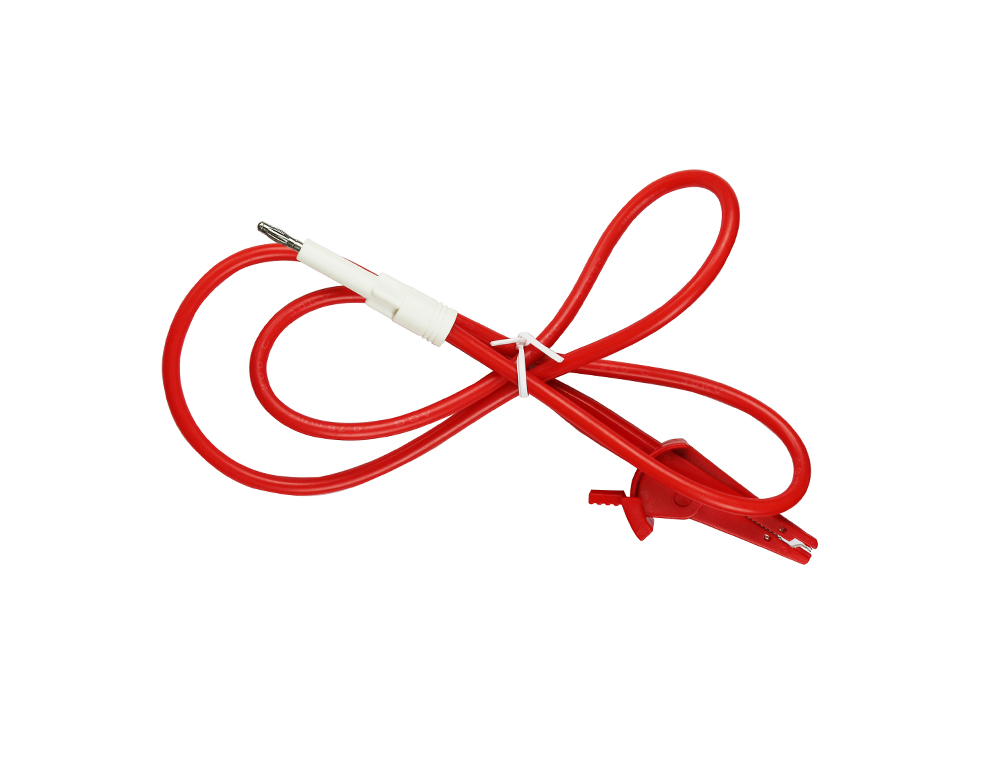

RK00048		标配	仪器标配测试线，可单独购买。

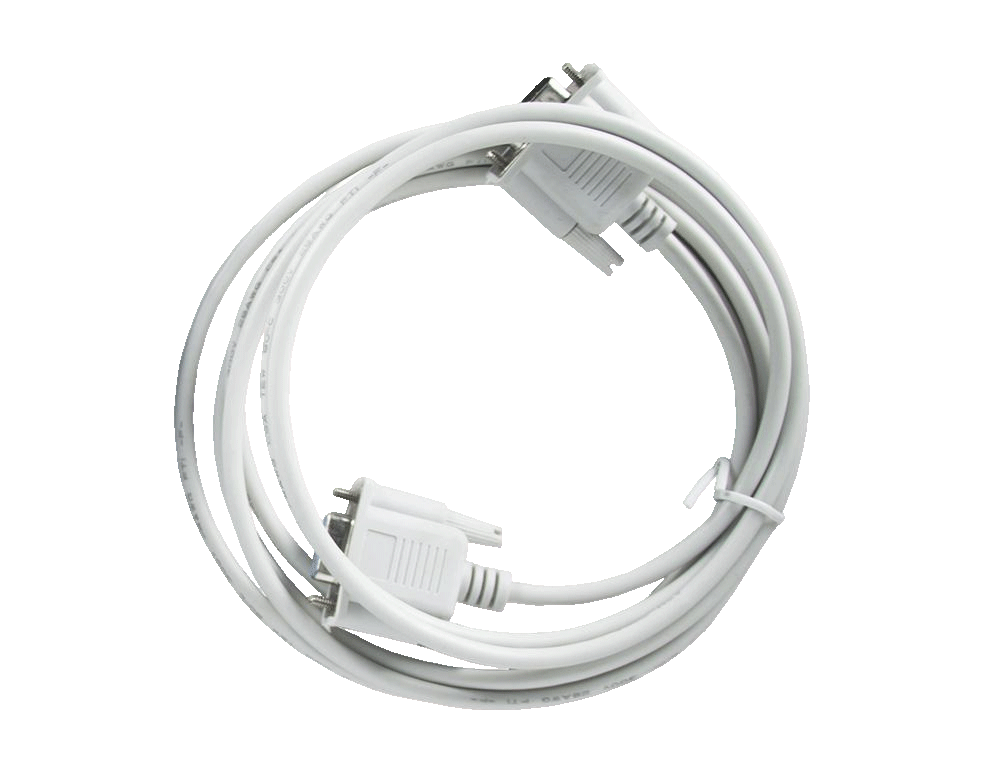

RK00002		标配	仪器标配RS232串口连接线，可单独购买。


RK00001		标配	仪器标配国标电源线，可单独购买。



合格证保修卡		标配	仪器标配合格证及保修卡。



出厂校准证书		标配	仪器标配产品校准证书。



说明书	官网产品页下载	标配	仪器标配产品使用说明书。
上位机软件	官网产品页下载	标配	仪器标配上位机软件。
RS232转USB连接线		标配	仪器标配RS232转USB连接线(上位机)。

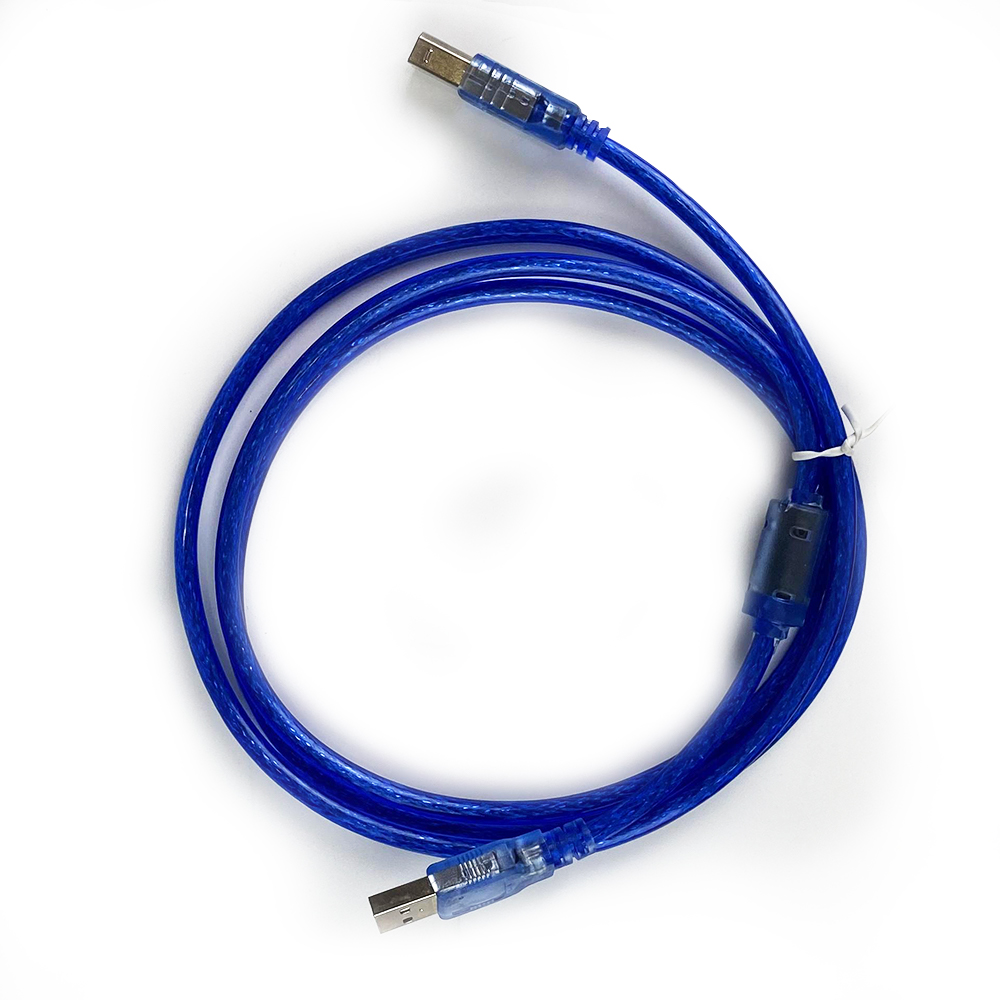

USB转方口连接线		标配	仪器标配USB转方口连接线（上位机）。



RK00031		选配	仪器选配USB转485，可单独购买。



RK101耐压点检盒		选配	详情见附件点检仪

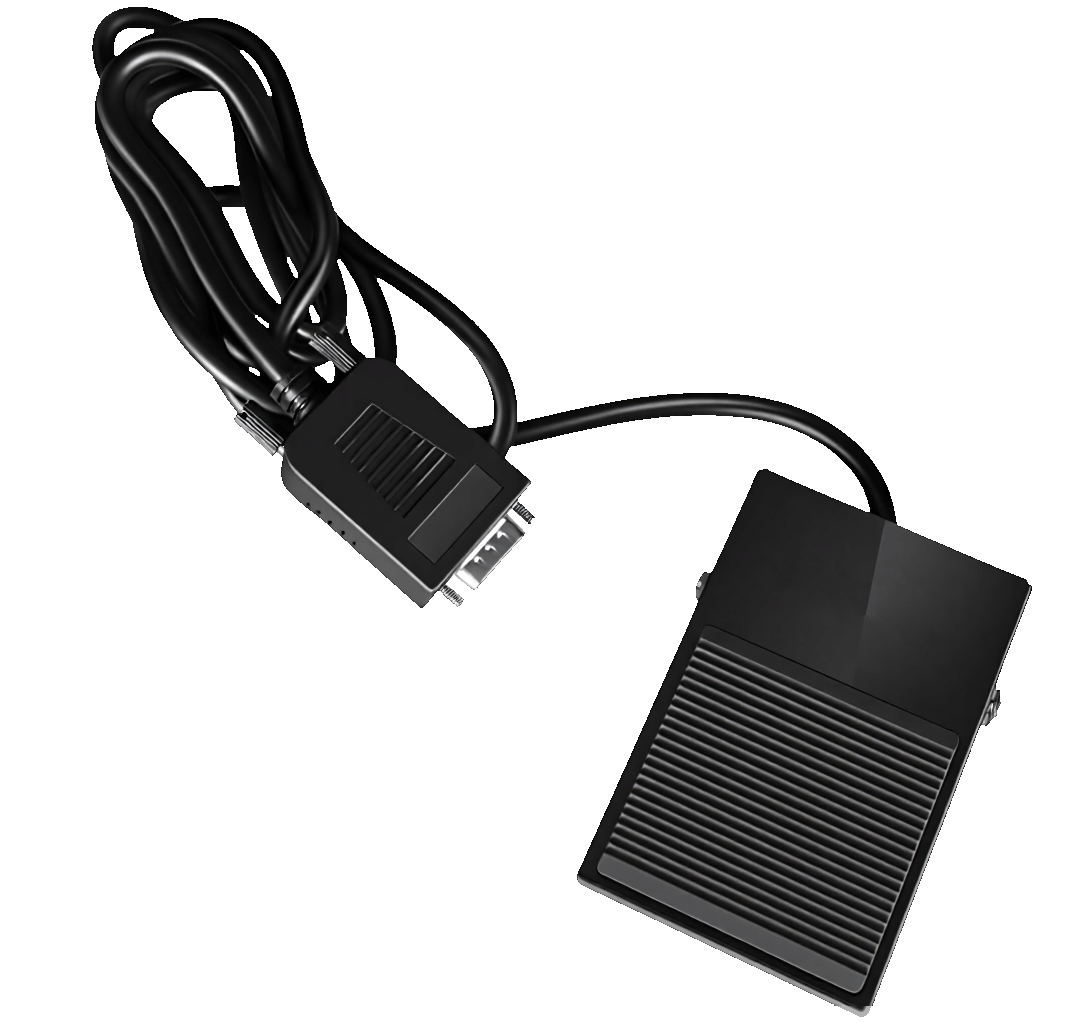

RK00124脚踏开关		选配	仪器选配脚踏开关，可单独购买。

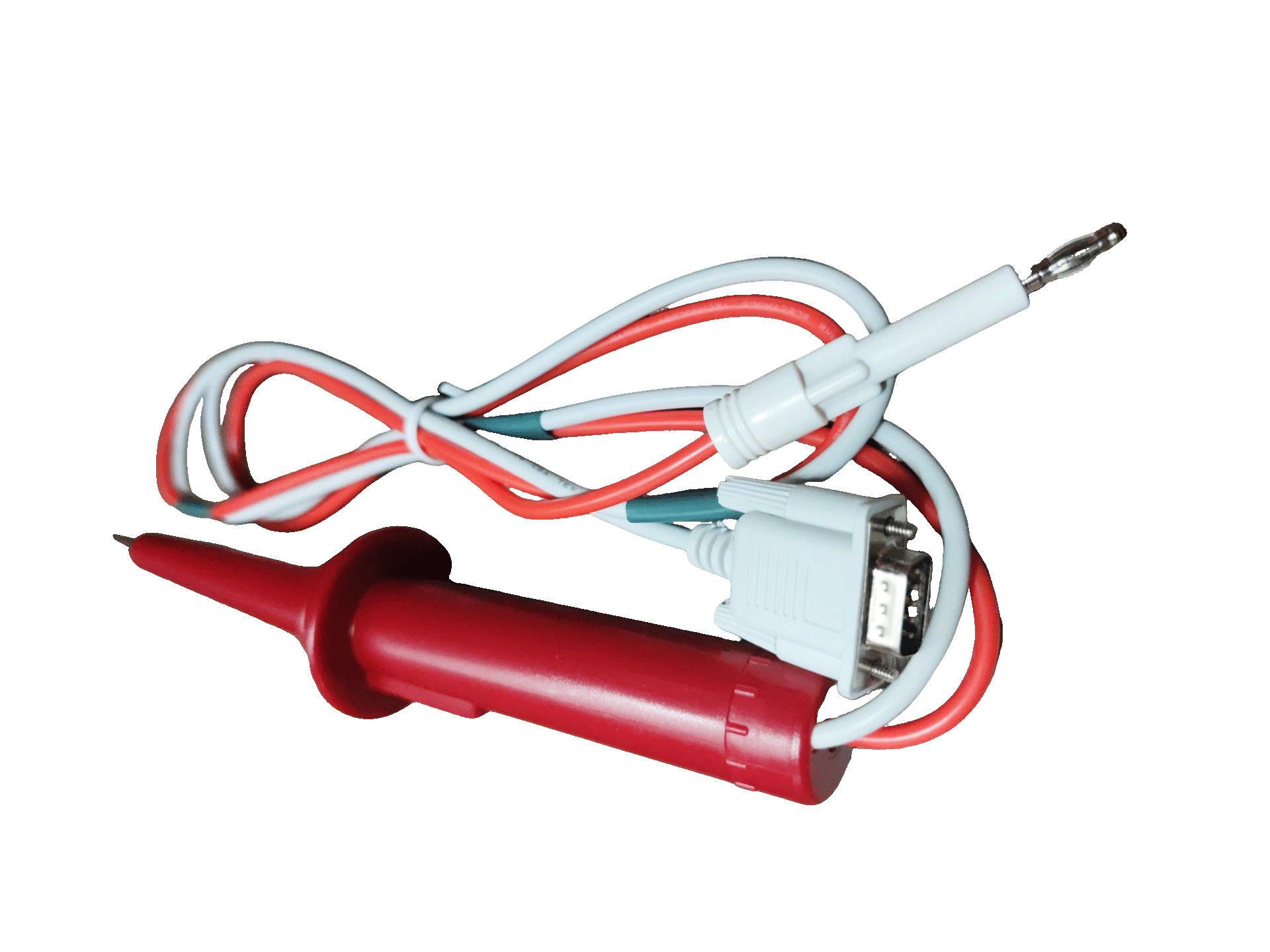

RK26051-3		选配	仪器选配高压棒，可单独购买。
