RK2839A/RKRK2839B/RK2839C系列数字电桥

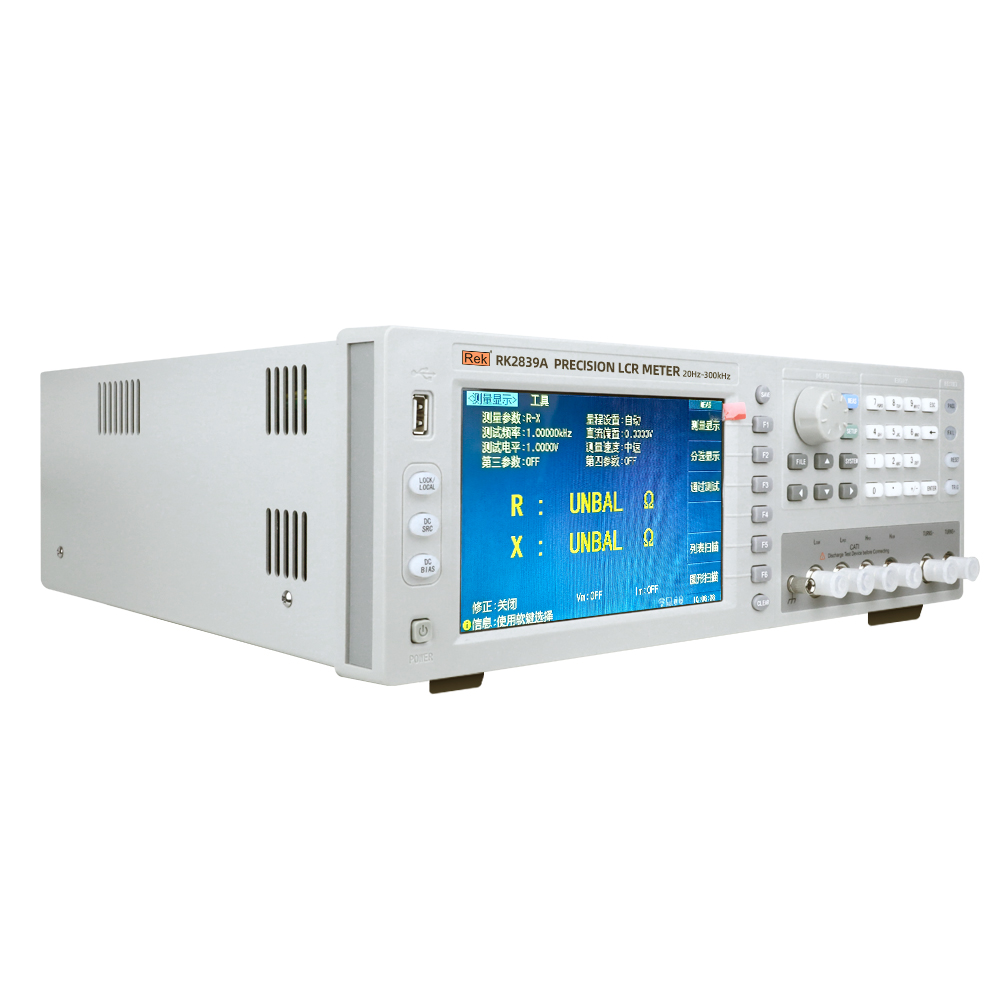

RK2839A
测量参数:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
测试频率:20Hz-300kHz
测试电平:5 mV-2V(标准型);5mV-10V(增强型)
自动电平范围:5 mV-1V 精度:5% 分辨率:1mV
RK2839B
测量参数:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
测试频率:20Hz-500kHz
测试电平:5 mV-2V(标准型);5mV-10V(增强型)
自动电平范围:5 mV-1V 精度:5% 分辨率:1mV
RK2839C
测量参数:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
测试频率:20Hz-1MHz
测试电平:5 mV-2V(标准型);5mV-10V(增强型)
自动电平范围:5 mV-1V 精度:5% 分辨率:1mV
测量参数:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
测试频率:20Hz-300kHz
测试电平:5 mV-2V(标准型);5mV-10V(增强型)
自动电平范围:5 mV-1V 精度:5% 分辨率:1mV

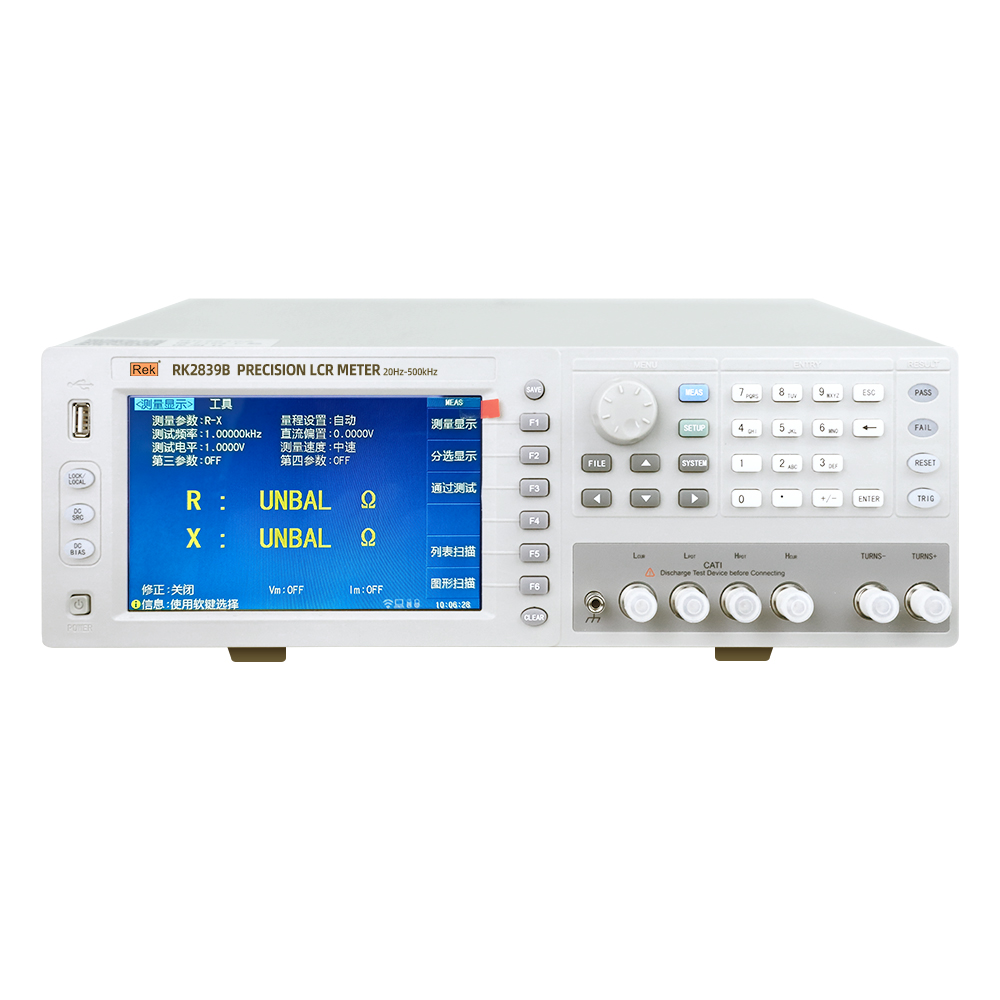

RK2839B
测量参数:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
测试频率:20Hz-500kHz
测试电平:5 mV-2V(标准型);5mV-10V(增强型)
自动电平范围:5 mV-1V 精度:5% 分辨率:1mV

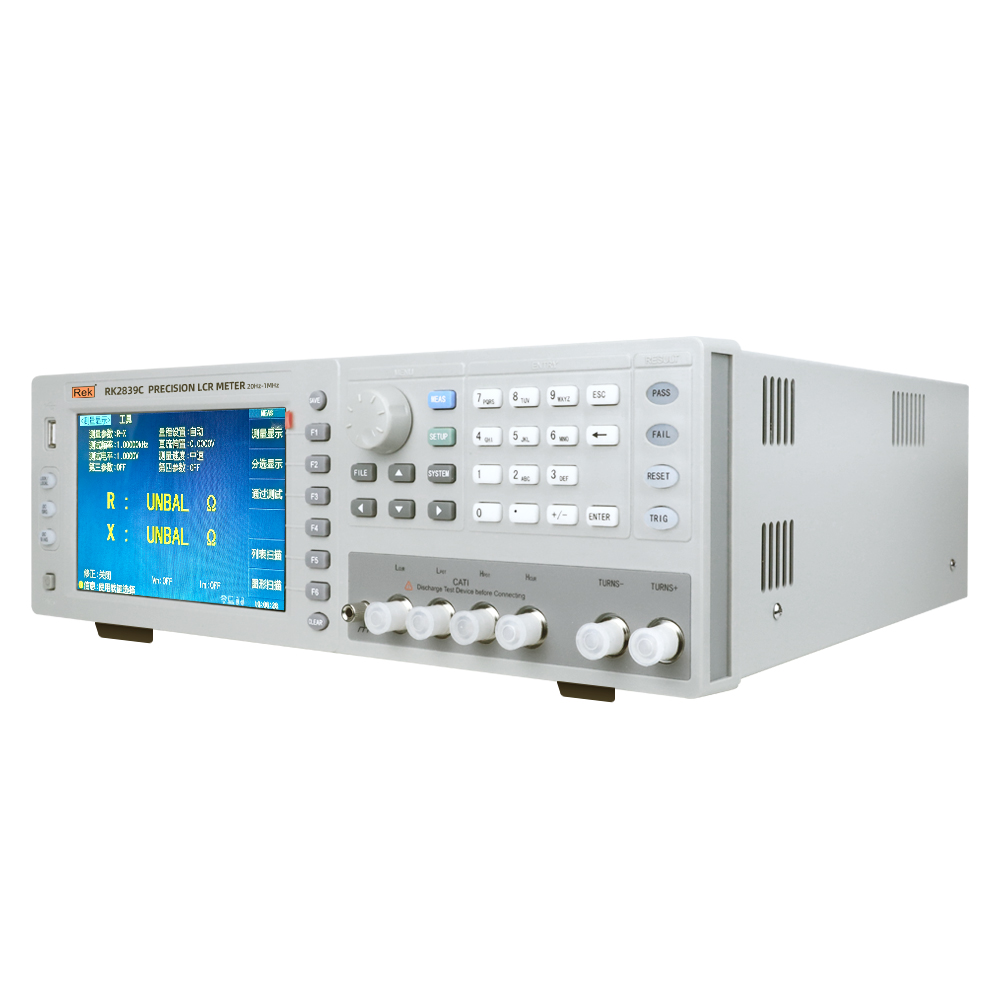

RK2839C
测量参数:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
测试频率:20Hz-1MHz
测试电平:5 mV-2V(标准型);5mV-10V(增强型)
自动电平范围:5 mV-1V 精度:5% 分辨率:1mV
产品介绍
技术参数
操作视频
产品附件
产品图片
产品介绍
RK2839系列是全新一代通用高性能LCR表。外形美观,操作简便。该产品提供稳定的6位测试分辨率,20Hz-1MHz的频率范围,
5mV-10V信号电平,高达40次/秒,可满足元件与材料的所有测量要求,为产线质量保证、进货检验及实验室的高精度测量提供了保障。
应用领域
本仪器可广泛应用于工厂,院校,研究所,计量质检部门等对各类元器件的参数进行较为精确的测量。
性能特点
1、全中文显示,操作简便,显示内容完整丰富
2、20Hz-1MHz,分辨率:1mV
3、基本精度:0.05%,六位读数分辨率
4、高速高效测量:最快111次/秒(含显示)
5、支持U盘升级,可快速保存测试数据至U盘
6、参数即时保存,关机不丢失
7、易用测试界面
8、自动LCR功能
2、20Hz-1MHz,分辨率:1mV
3、基本精度:0.05%,六位读数分辨率
4、高速高效测量:最快111次/秒(含显示)
5、支持U盘升级,可快速保存测试数据至U盘
6、参数即时保存,关机不丢失
7、易用测试界面
8、自动LCR功能
型号 | RK2839A | RK2839B | RK2839C | |
测量功能 | 变压器测试 参数 | 匝比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻 | ||
LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | |||
基本准确度 | 0.05% | |||
测量时间(≥10kHz) | 快速:9ms/次,中速: 67ms/次,慢速: 187ms/次 | |||
等效电路 | 串联, 并联 | |||
量程方式 | 自动, 保持, 手动选择 | |||
触发方式 | 内部, 手动, 外部,总线 | |||
平均次数 | 1—255 | |||
延时时间 | 0—60s, 以1ms步进 | |||
校准功能 | 开路 / 短路点频、全频清零,负载校准 | |||
列表扫描 | 40点频率、电平、偏置电压/电流 | |||
图形扫描 | 频率、电平、偏置电压/电流 | |||
测试信号 | 测试频率 | 20Hz-300kHz | 20Hz-500kHz | 20Hz-1MHz |
连续频率,分辨率:1mHz | ||||
测试信号电平 | 5 mV-2V(标准型);5mV-10V(增强型) 自动电平范围:5 mV-1V 精度:5% 分辨率:1mV | |||
输出阻抗 | 10Ω/CC , 25Ω ,50Ω , 100Ω可选 | |||
直流偏置(内置) | -5V- +5V连续,准确度:1% | |||
测量显示范围 | |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | ||
DCR | 0.00001 Ω — 99.9999 MΩ | |||
|Y|, G, B | 0.00001µS — 99.9999 S | |||
C | 0.00001 pF — 9.9999 F | |||
L | 0.00001 µH — 99.9999 kH | |||
D | 0.00001 — 9.99999 | |||
Q | 0.00001 — 99999.9 | |||
θ (DEG) | -179.999 º— 179.999 º | |||
θ (RAD) | -3.14159 — 3.14159 | |||
Δ% | -999.999% — 999.999% | |||
比较器 | 十档分选,档计数 | |||
存储器 | 内部100组,U盘500组文件 | |||

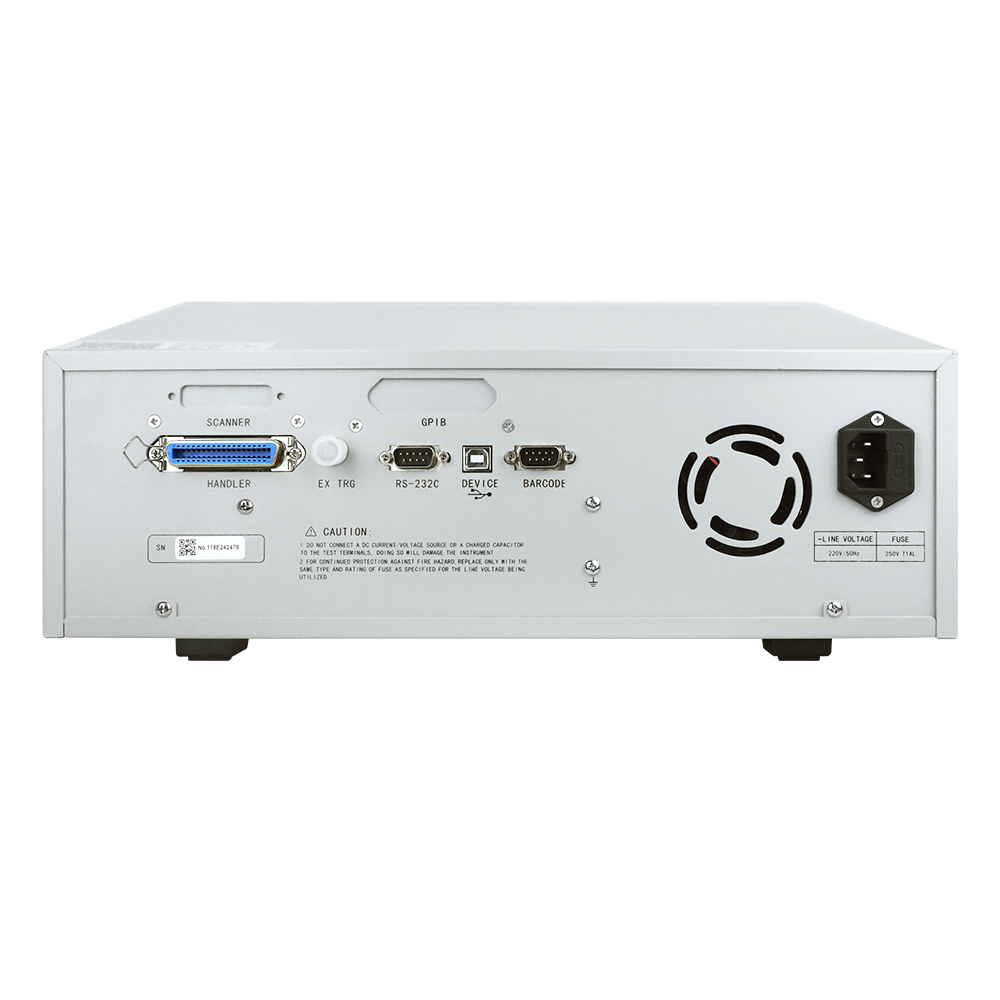

接口 | RS232C,USBTMC, USBCDC, Handler,GPIB(选件) | |||
温度 & 湿度 | 0°C - 40°C, ≤90%RH | |||
电源要求 | 电压 | 198V-242V | ||
频率 | 47.5Hz - 63Hz | |||
功耗 | ≤80 VA | |||
尺寸(W×H×D) | 400mm×130mm×350mm | |||
重量 | 7.7kg | |||
随机标配 | 电源线、测试盒、测试夹、产品校准报告、合格证 |
型号 |
图片 |
类型 |
概述 |

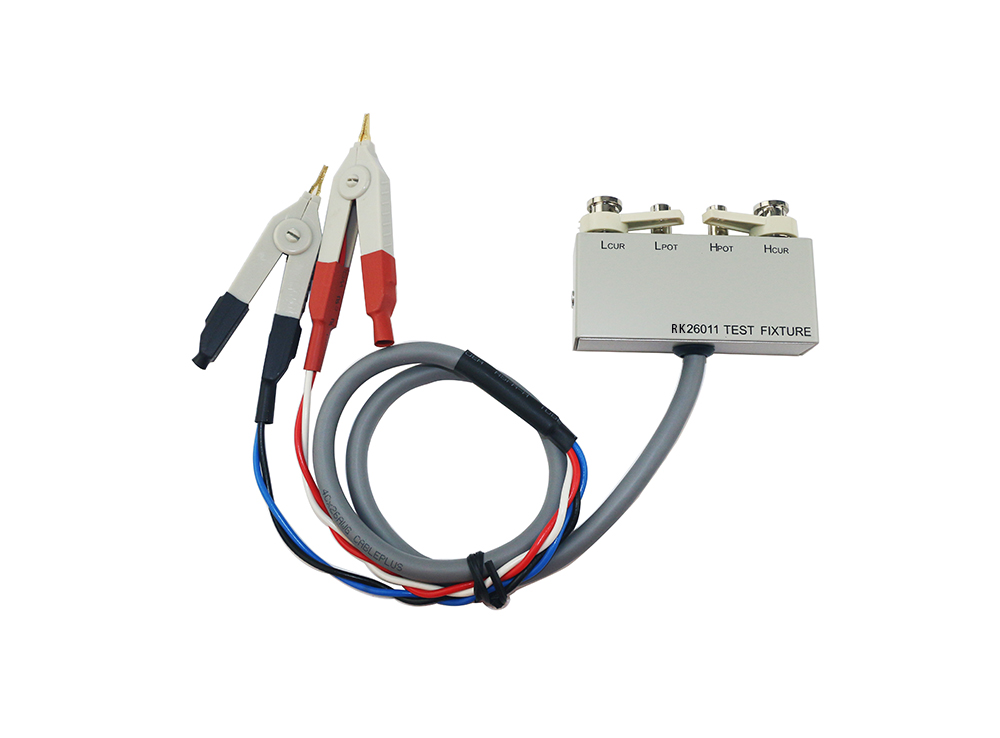

RK26011 |
|
标配 |
仪器标配电桥测试夹,可单独购买。 |

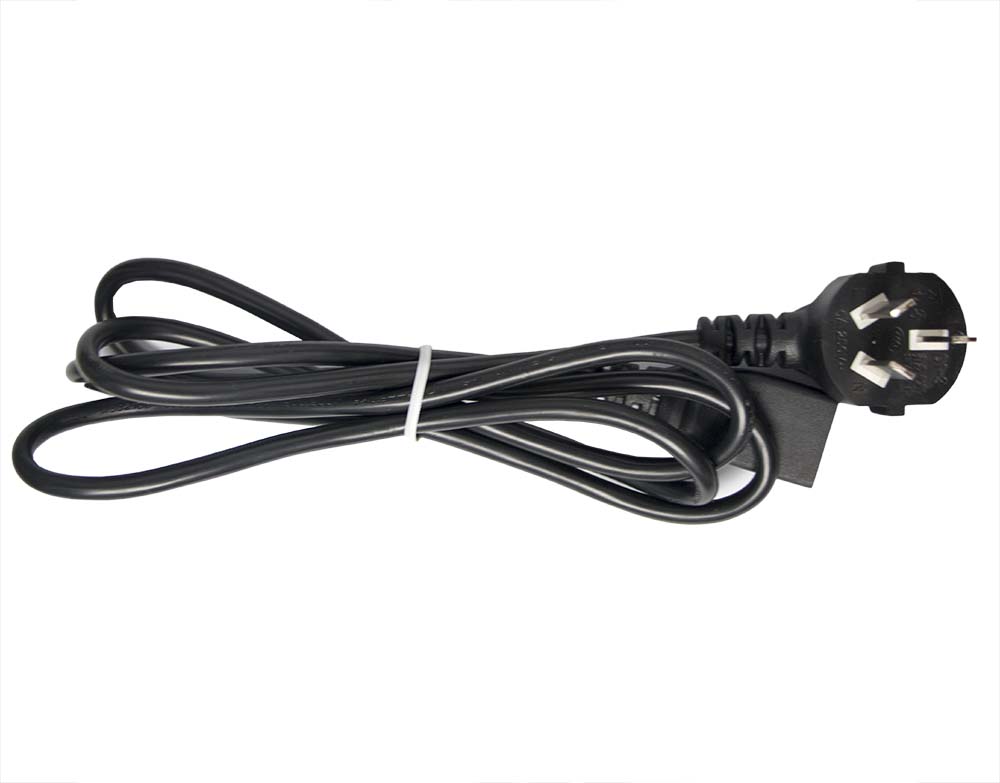

RK00036 |
|
标配 |
仪器标配国标电源线,可单独购买。 |

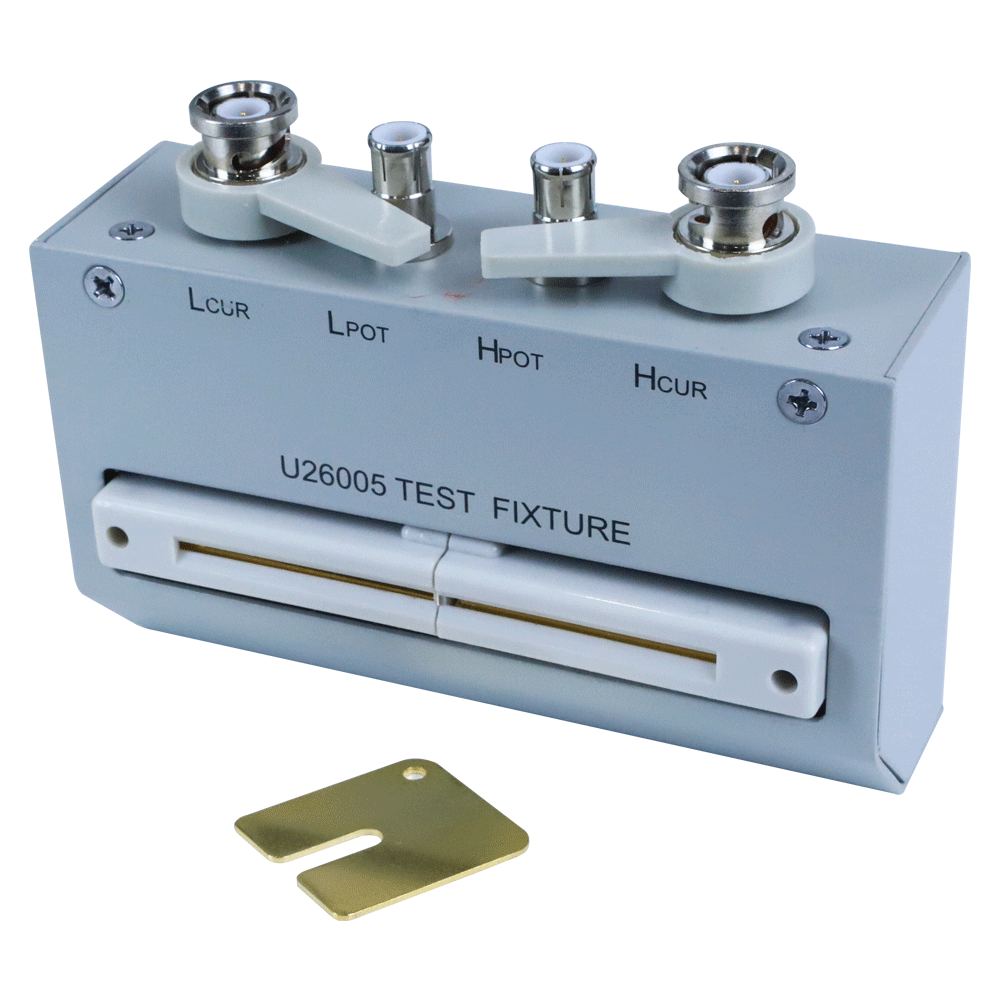

26005 |
|
标配 |
仪器标配测试盒,可单独购买。 |

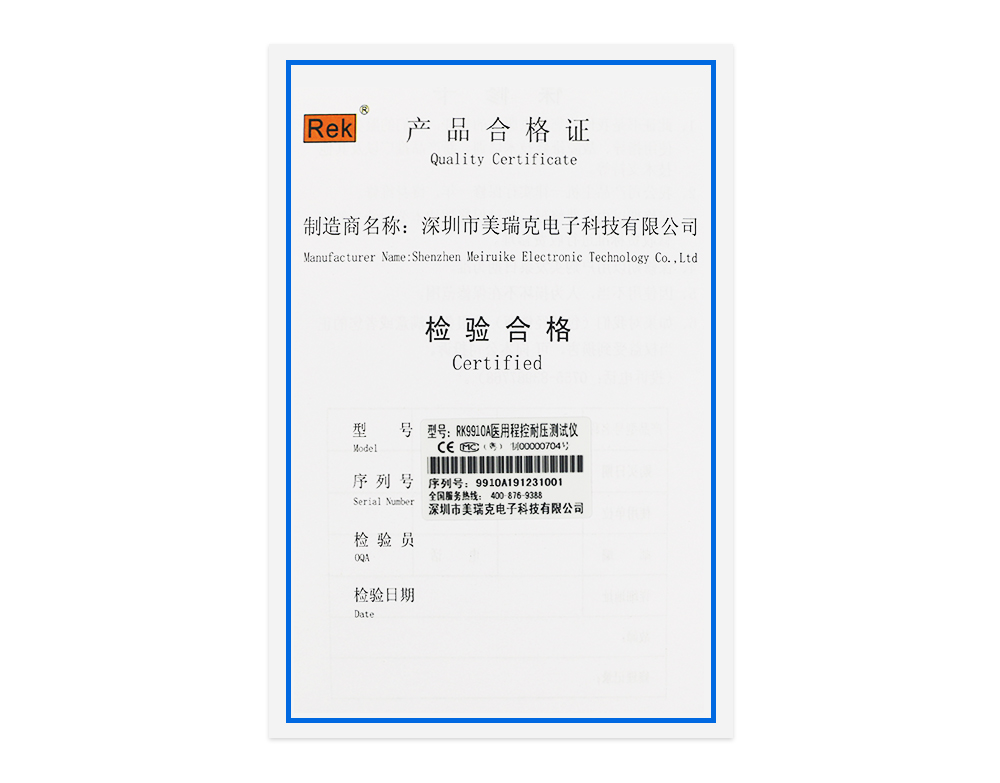

合格证保修卡 |
|
标配 |
仪器标配合格证及保修卡。 |

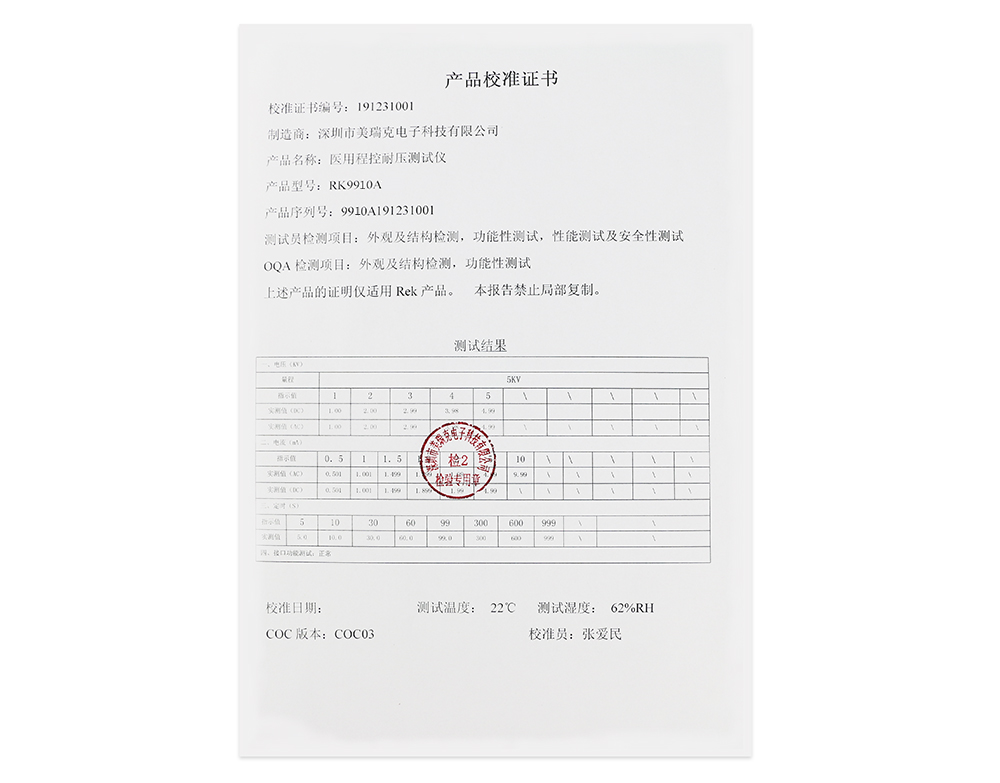

出厂校准证书 |
|
标配 |
仪器标配产品校准证书。 |
说明书 |
官网产品页下载 |
标配 |
仪器标配产品使用说明书。 |
