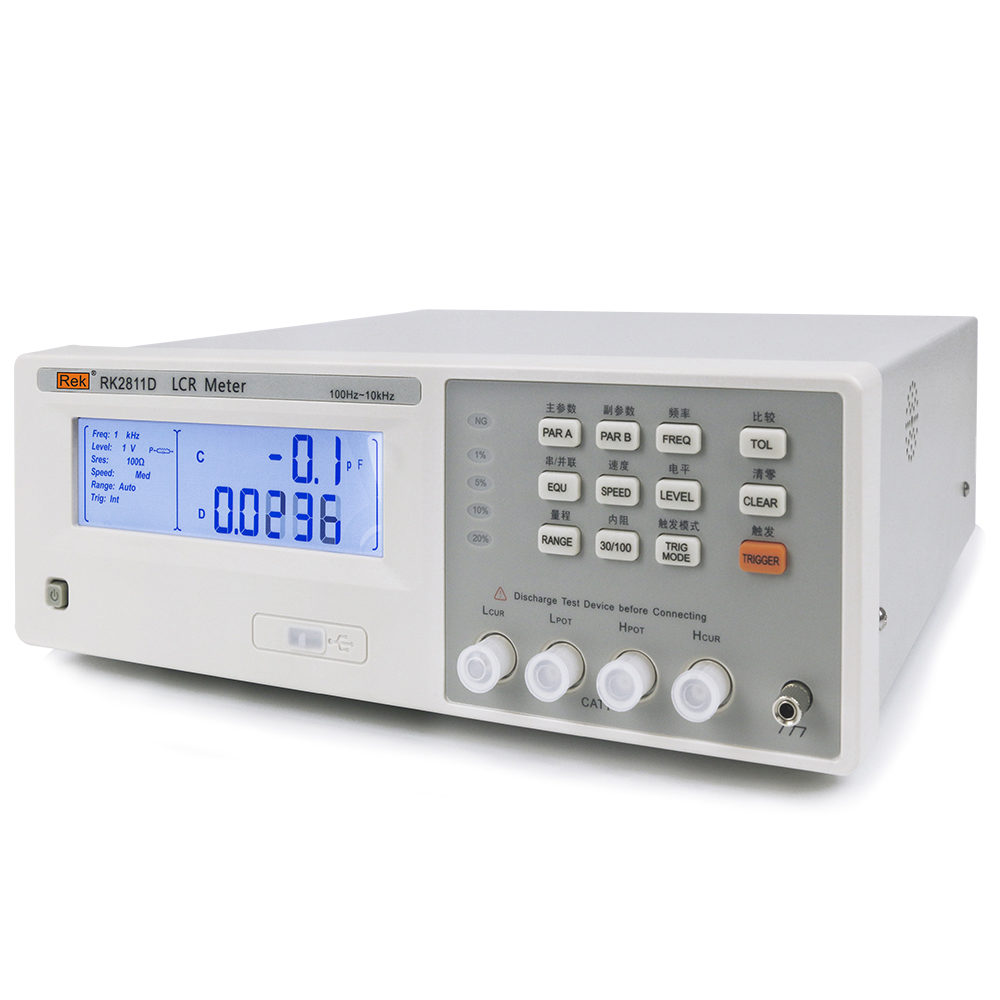

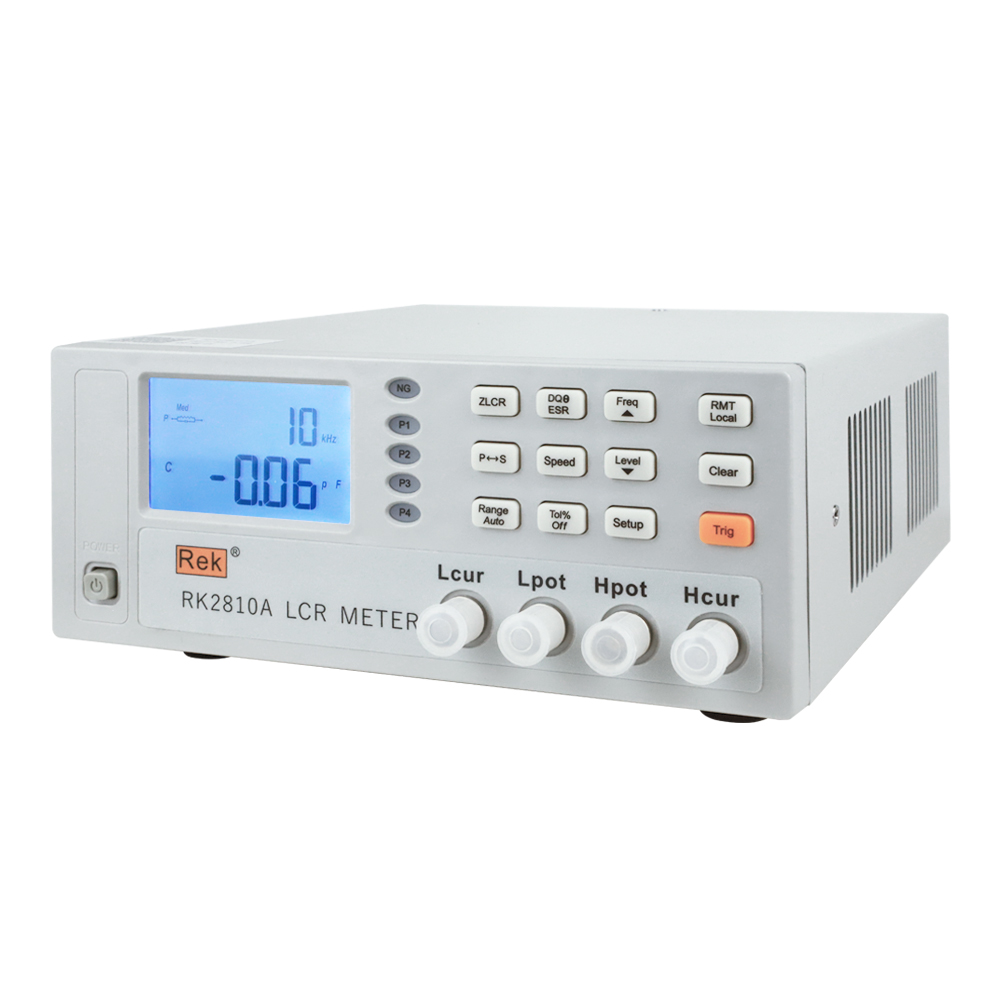

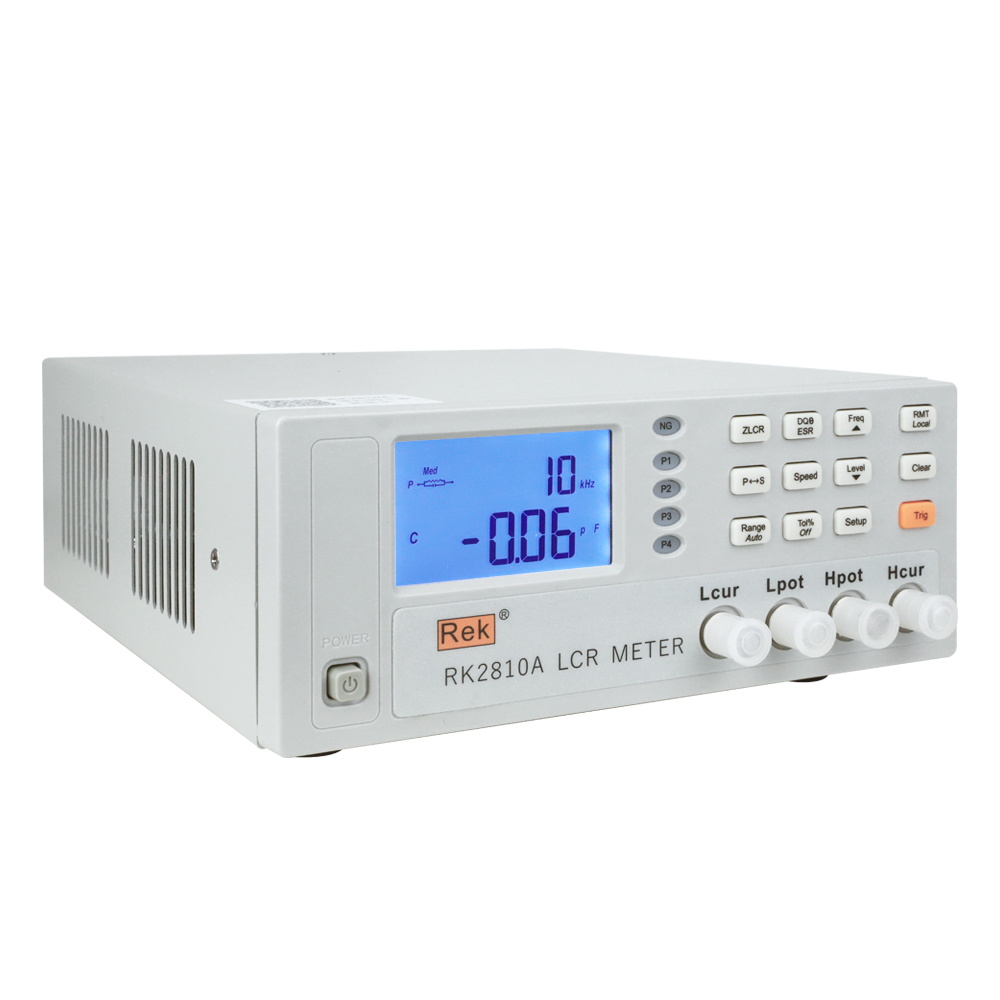

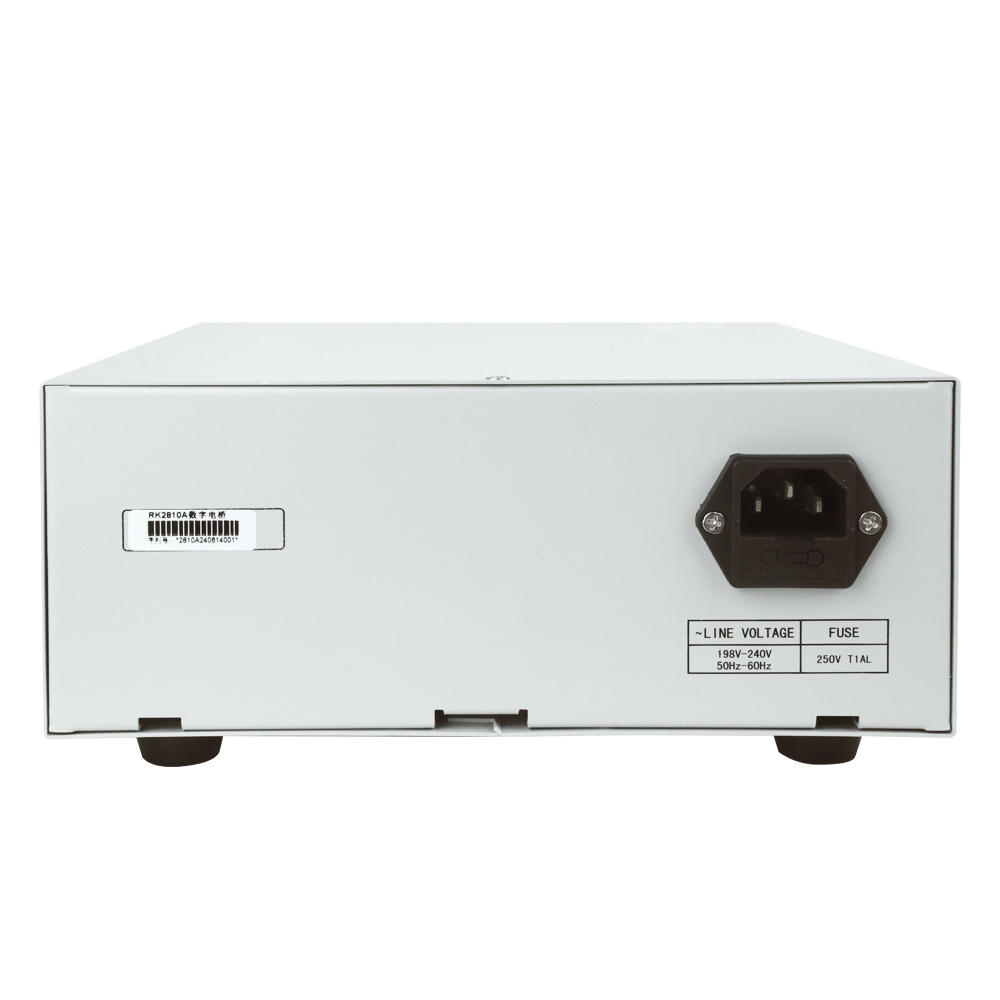

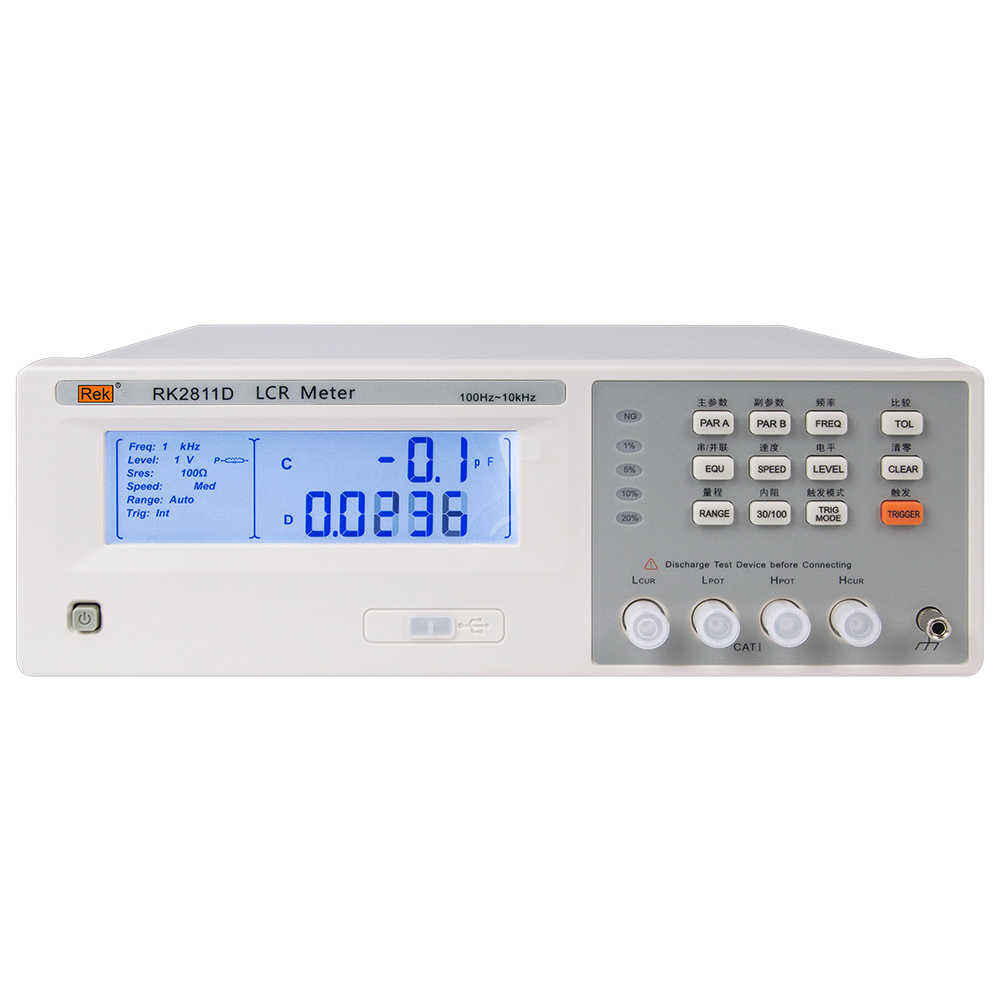

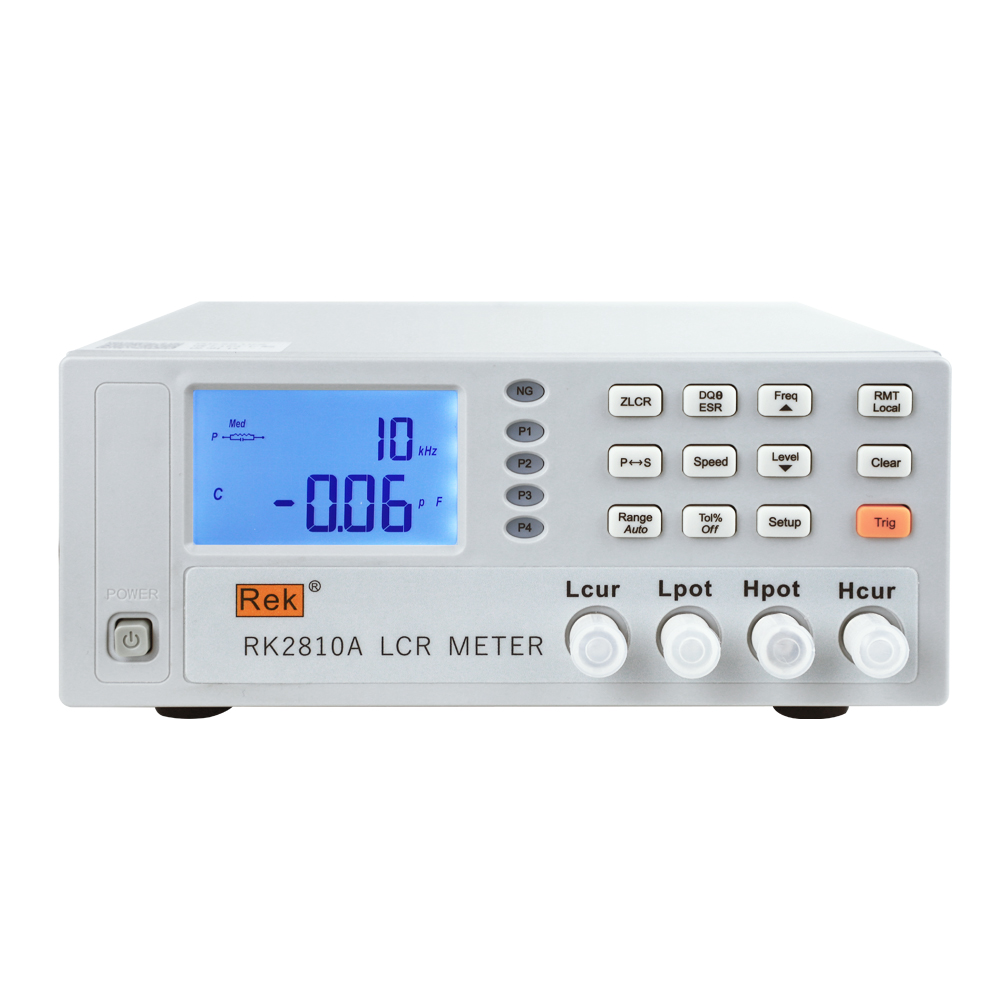

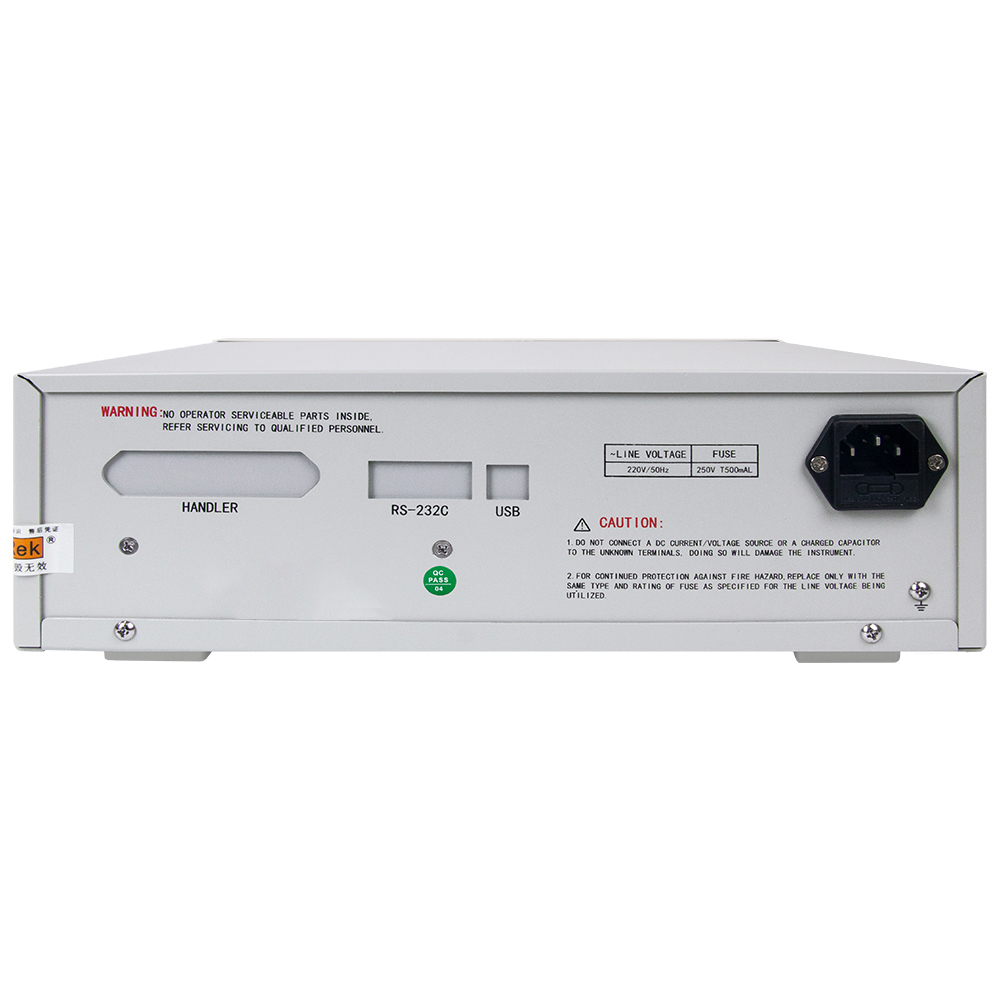

RK2810A/RK2811D数字电桥
RK2810A测量功能
测量参数 :主:L/C/R/Z 副:D/Q/θ/ESR
基本精度 :0.20%
等效电路:串联, 并联
偏差方式:1%,5%,10%,20%
量程方式 :自动
测量功能
测量参数 :主:L/C/R/Z 副:D/Q/θ/X /ESR
基本精度 :0.20%
等效电路:串联, 并联
偏差方式:1%,5%,10%,20%
量程方式 :自动, 保持
产品描述
技术参数
RK2810A操作视频
RK2811D操作视频
产品附件
产品图片
品介绍
RK2810A/RK2811D数字电桥是采用最新测量原理打造的新一代低频元件测量仪器,测试稳定,测量速度快,大字符液晶显示屏,表面贴装技术,人性化的菜单设置,出色的外观,无论是应用于生产线的质量控制,来料检验和元件自动测试系统均游刃有余。


用领域

本仪器可应用于生产线的质量控制,来料检验和元件自动测试系统。


性能特点

1、经济实用的LCR数字电桥
2、测量参数全面,读数稳定
3、大字符LCD显示,清晰直观
4、采用SMT 表面贴装工艺
5、最快20次/秒测量速度,满足测试系统要求
6、30Ω, 100Ω两种输出阻抗选择

型号

RK2810A

RK2811D

测量功能

测量参数

主:L/C/R/Z 副:D/Q/θ/ESR

主:L/C/R/Z  副:D/Q/θ/X /ESR

基本精度

0.002

测试速度

快速:20次/秒,中速:10次/秒,慢速:2.5次/秒

快速:20次/秒,中速:10次/秒,慢速:3次/秒

测试端配置

四端

五端

等效电路

串联,并联

量程方式

自动

自动, 保持

触发方式

内部,手动,外部

内部,外部

校正功能

短路、开路

显示器

LCD主、副参数双显示

大屏白背光LCD

公差极限

1%,5%,10%,20%

测试信号

测试频率

100Hz,120Hz,1KHz,10KHz

输出阻抗

100Ω

30Ω , 100Ω

测试电平

0.1Vrms,0.3Vrms,1.0Vrms

测量显示范围

Ls、Lp

0.001uH~1000.0H

|Z|,R,X,ESR

0.0001Ω - 99.999MΩ

Cs、Cp

0.001pF~20.000mF

C

0.01pF - 19999μ F

R、Rs、Rp、X、Z

0.0001~10.000MΩ

L

0.01µH - 99999H

ESR

显示范围0.0001Ω~999.9Ω    分辨率0.0001Ω

D

0.0001 - 9.9999

D

显示范围0.0001~9.999       分辨率0.0001

θ(Deg)

-179.9° – 179.9°

Q

显示范围0.0000~9999        分辨率0.0001

θ(Rad)

-3.14159 – 3.14159

θ

显示范围-179.9° -- 179.9° 分辨率0.01°

Q

0.0001 - 999.9

/

Δ%

-19.9998

比较器

ON(打开)/OFF(关闭)

固定百分比5档分选及讯响

一般规格

工作温度、湿度

温度0℃~40℃    湿度≤80%RH

电源要求

198V~242V,47.5Hz~63Hz

电压: 99V-242V

功耗

≤15VA

≤20VA

尺寸(WxDxH)

215*232*88mm

305*297*102mm

重量

2.0kg

3.5kg

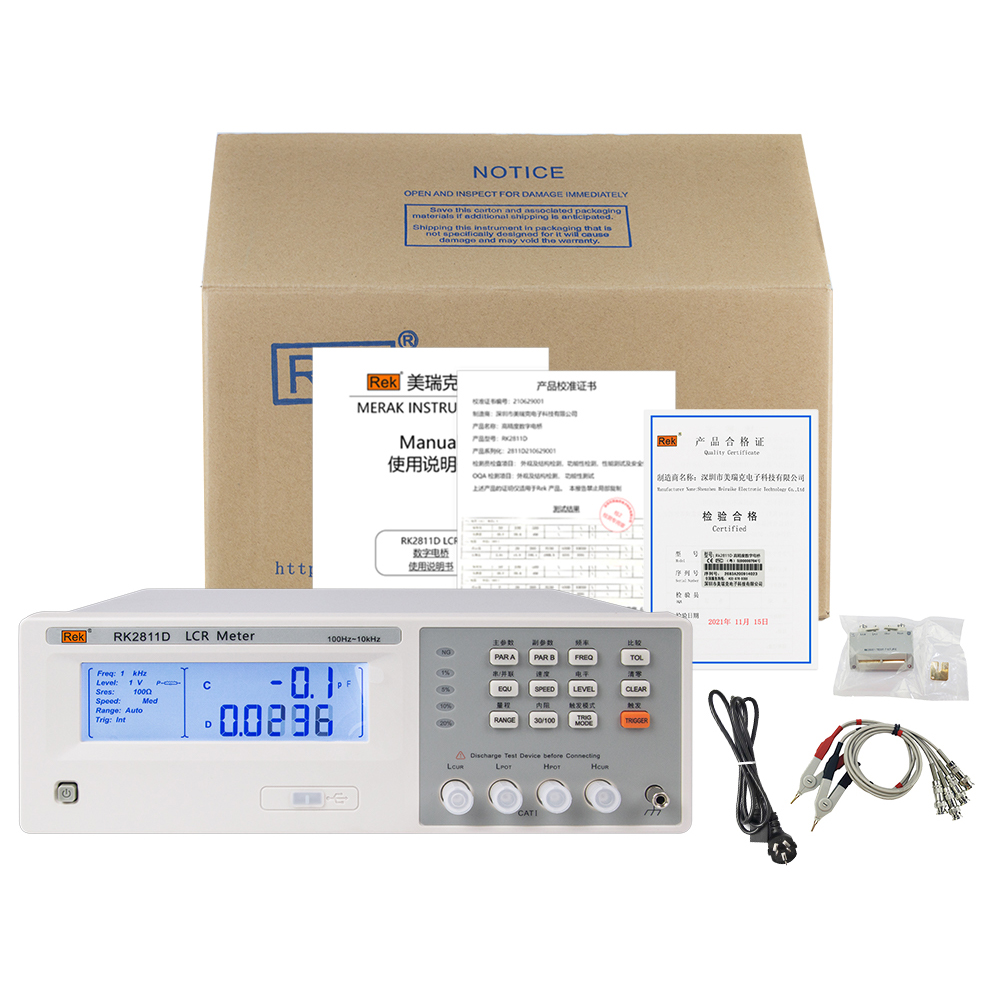

配件

电源线、四端开尔文测试线、产品校准报告、合格证

电源线、四端开尔文测试线、电桥测试夹、产品校准报告、合格证


型号


类型

概述

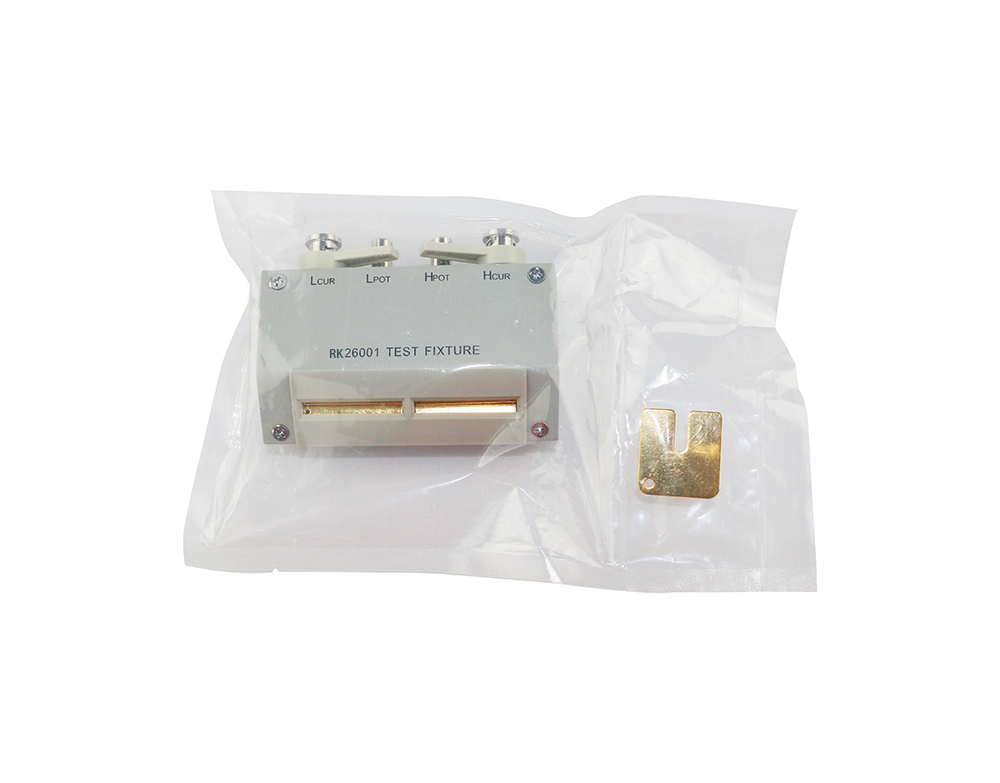

RK26001

选配

仪器标配电桥四端测试座及短路片,可单独购买。

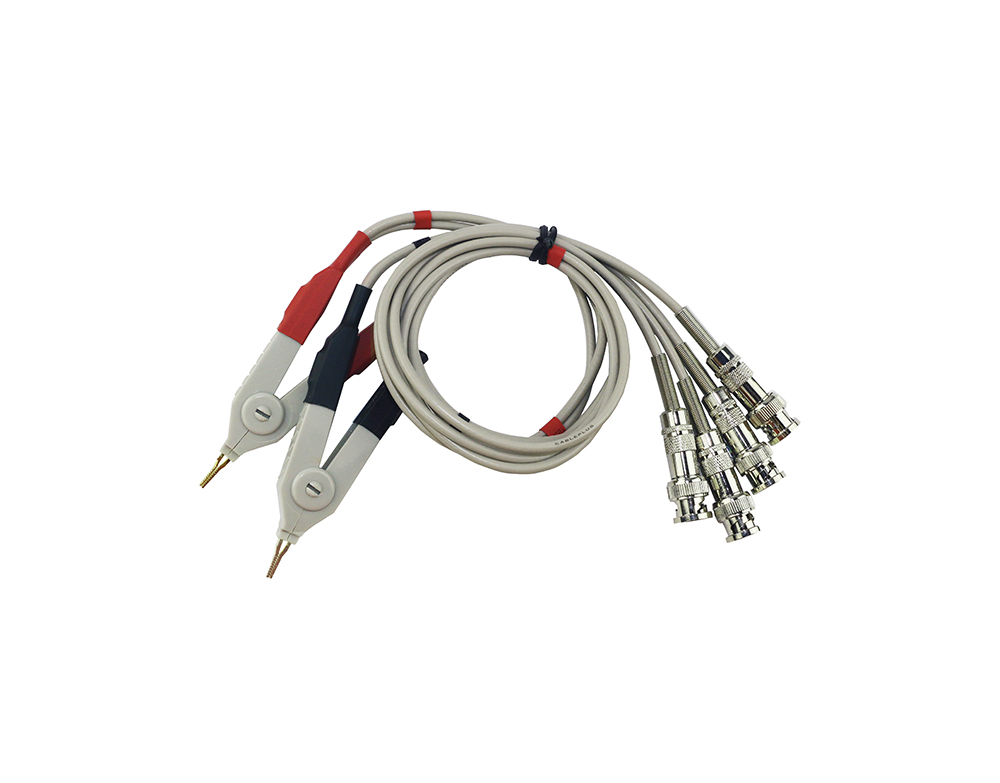

RK26004-1

仅RK2811D

标配

仪器标配电桥测试夹,可单独购买。

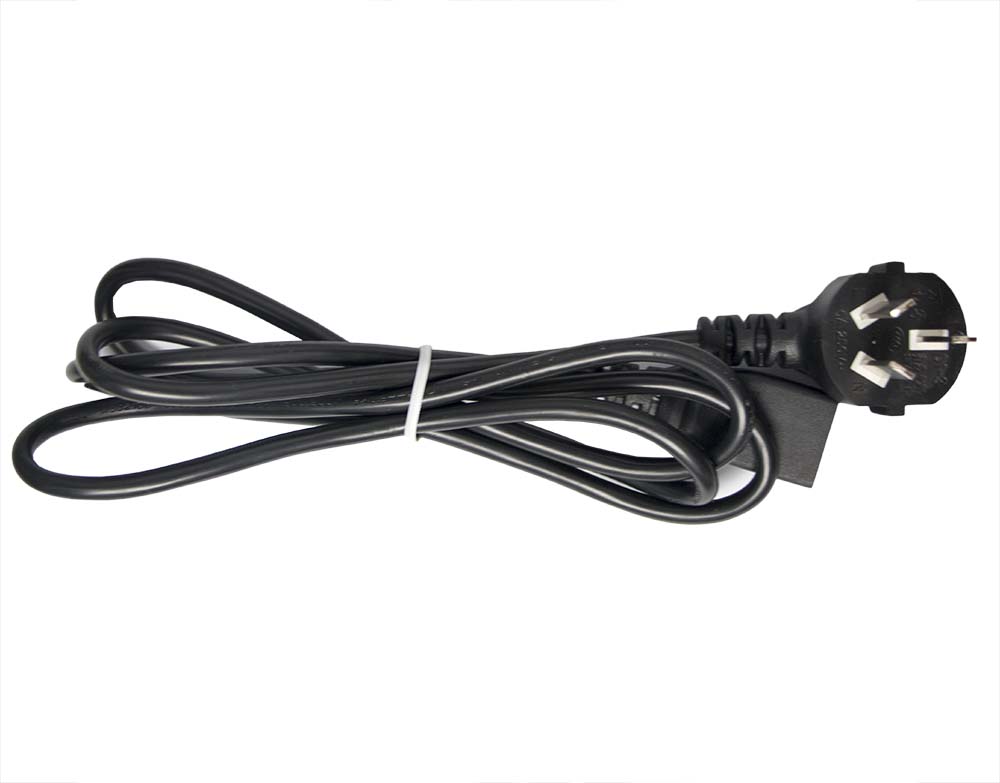

RK00036

标配

仪器标配国标电源线,可单独购买。

合格证保修卡

标配

仪器标配合格证及保修卡。

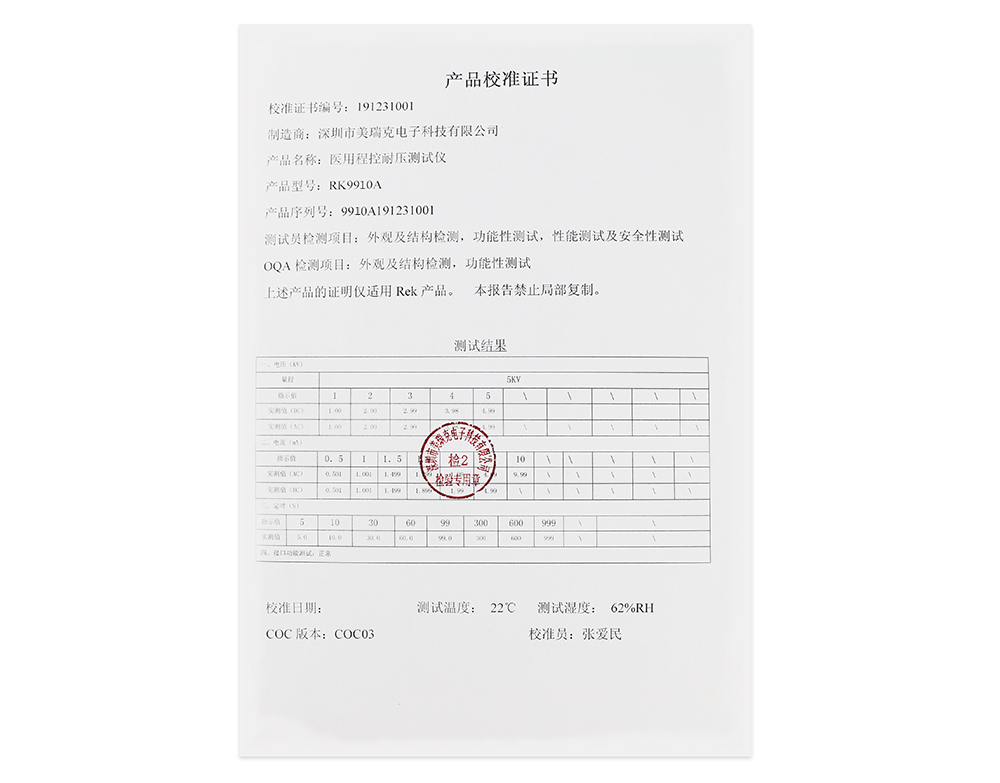

出厂校准证书

标配

仪器标配产品校准证书。

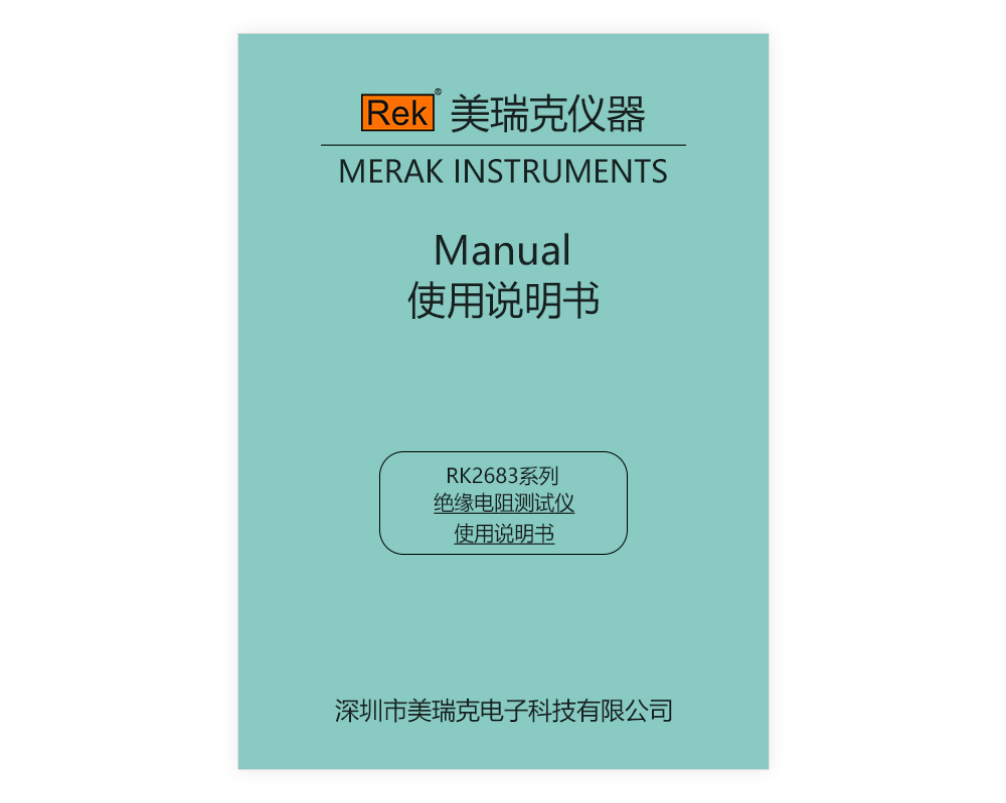

说明书

官网产品页下载

标配

仪器标配产品使用说明书。

RK26001

选配
仪器选配电桥四端测试座及短路片,可单独购买。
