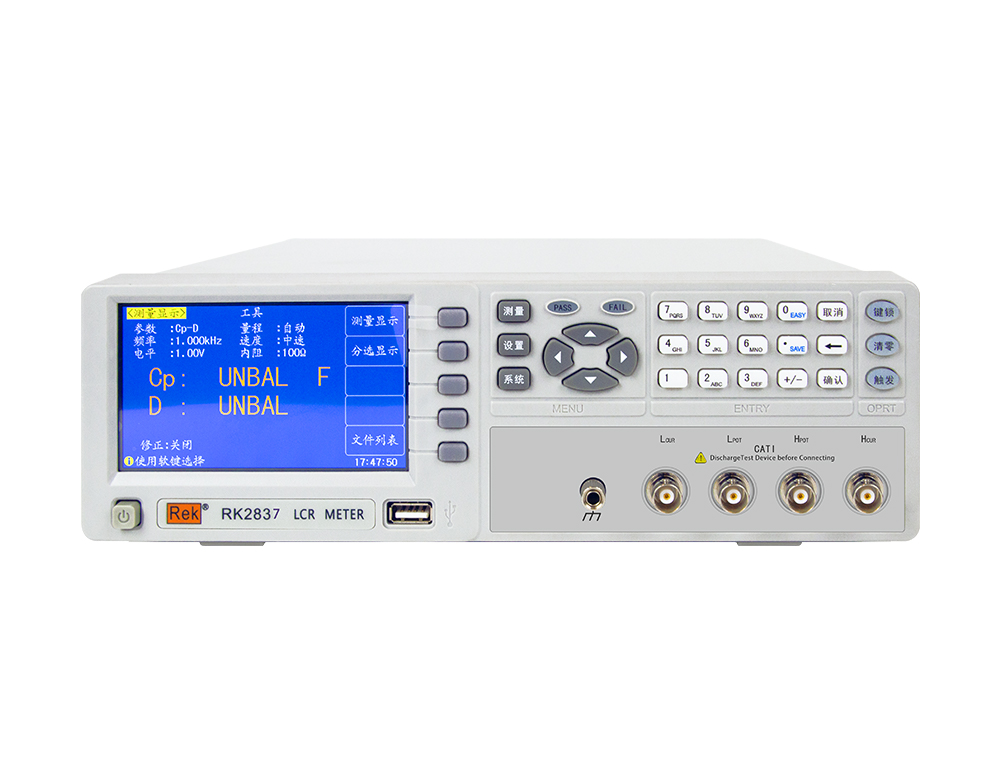

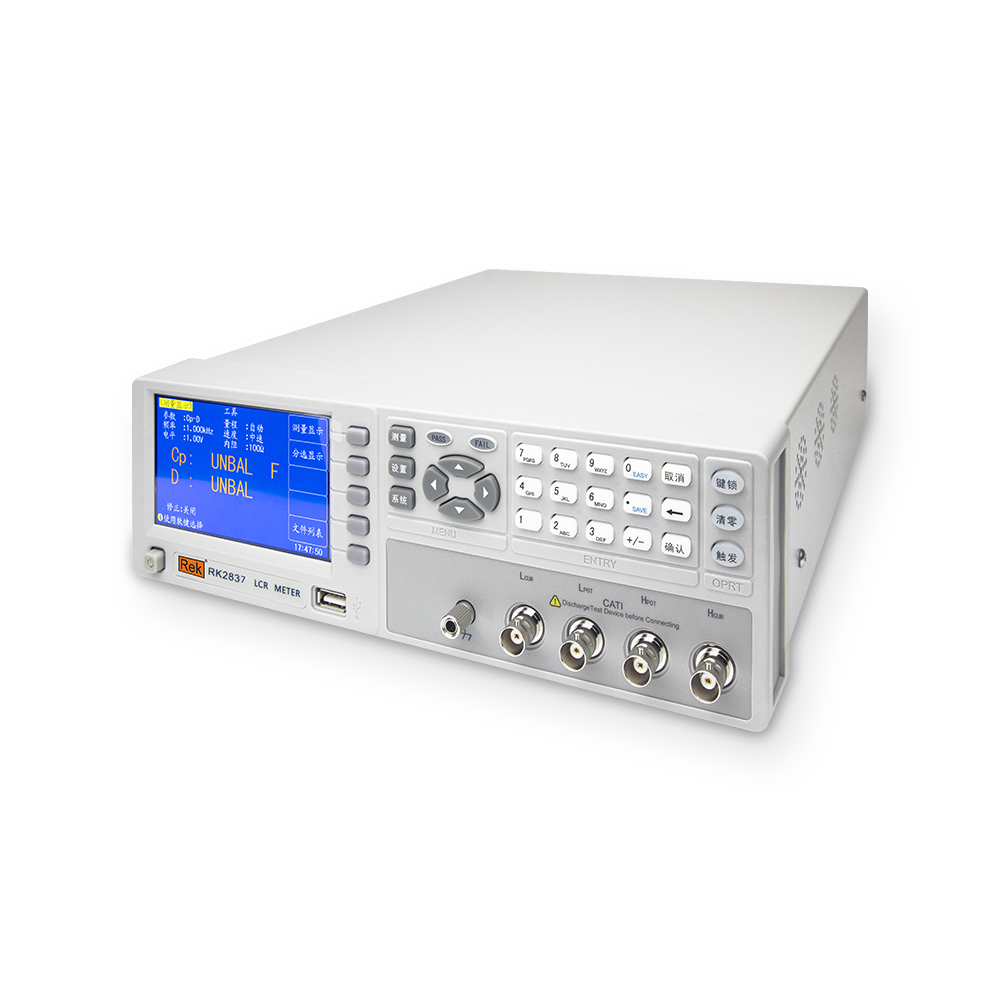

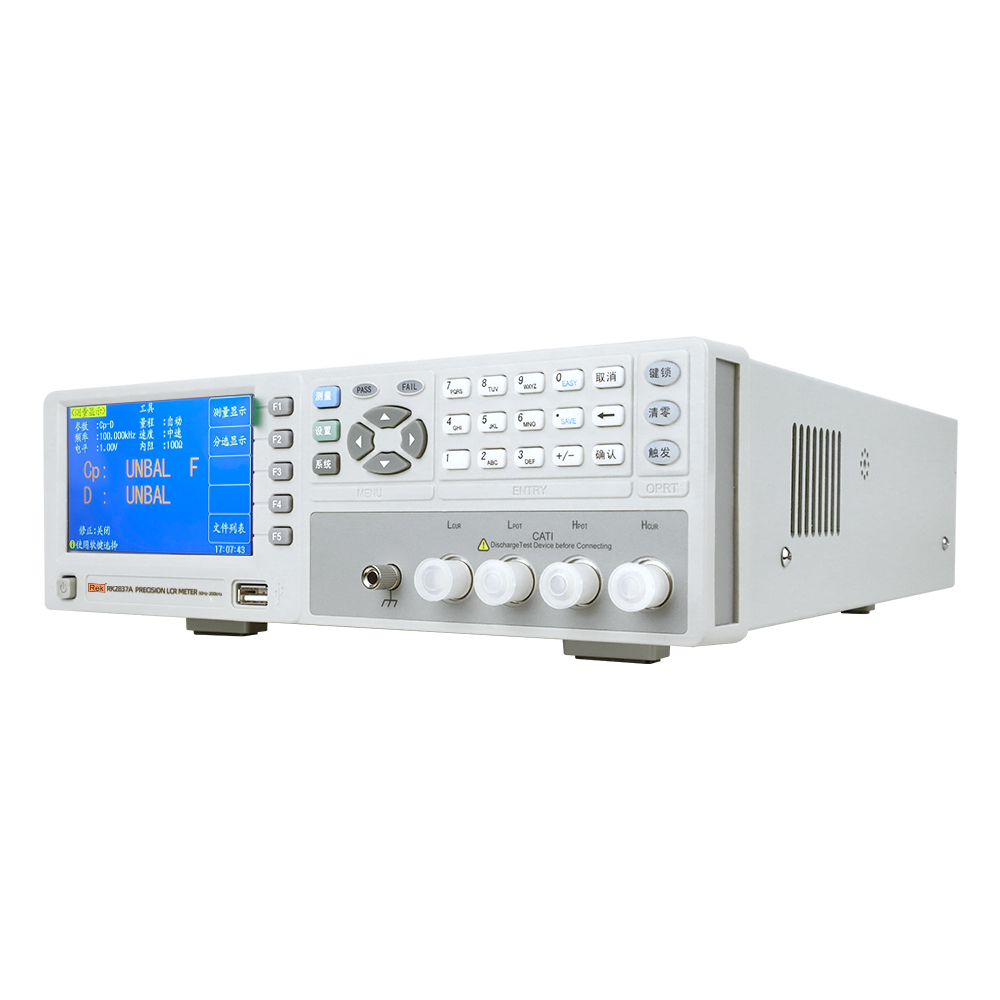

RK2837是全新一代通用高性能LCR表。外形美观，操作简便。该产品提供稳定的6位测试分辨率，50Hz-100kHz的频率范围，
10mV-1.0V信号电平，高达40次/秒，可满足元件与材料的所有测量要求，
为产线质量保证、进货检验及实验室的高精度测量提供了保障。
应用领域
性能特点
2、50Hz-100kHz,分辨率：10mHz
3、基本精度:0.05%，六位读数分辨率
4、高速高效测量：最快40次/秒(含显示)
5、支持U盘升级，可快速保存测试数据至U盘
6、参数即时保存，关机不丢失
7、易用测试界面
8、自动LCR功能
型号 | RK2830 | RK2837 | |
测量功能 | 测量参数 | |Z|,C,L,R, X, ESR,D,Q,θ | |Z|,C,L,R, X, |Y|,B,G,ESR,D,Q,θ |
基本精度 | 0.05% | ||
测试速度 | 快速: 50, 中速: 10, | 快速: 40, 中速: 10, | |
| 慢速: 2.5 (次/秒) | 慢速: 2.5 (次/秒) | |
等效电路 | 串联, 并联 | ||
量程方式 | 自动, 保持 | ||
触发方式 | 内部、手动、自动DUT、外部、总线 | ||
校正功能 | 开路/短路 | ||
显示器 | 480*272，4.3寸TFT彩屏 | ||
存储器 | 内部100组，外部U盘500组 | ||
测试信号 | 测试频率 | 50Hz,60Hz,100Hz, | 50Hz – 100kHz, |
120Hz，1kHz,10kHz | 10mHz步进 | ||
输出阻抗 | 30Ω, 50Ω, 100Ω | ||
测试电平 | 50mV - 2.0V, | 10mV - 1.0V, | |
分辨率：10mV | 分辨率：10mV | ||
测量显示范围 | Ls、Lp | 0.00001μH～99.9999kH | |
Cs、Cp | 0.00001pF～99.9999mF | ||
R、Rs、Rp、X、Z | 0.00001Ω～99.9999MΩ | ||
G、Y、B | ————— | 0.00001μS～99.9999S | |
ESR | 0.00001mΩ～99.9999kΩ | ||
D | 0.00001～99.9999 | ||
Q | 0.00001～99999.9 | ||
qr | -3.14159～3.14159 | ||
qd | -180.000°～180.000° | ||
D% | -99.9999%～999.999% | ||
比较器和接口 | 比较器 | 5档分选，BIN1 – BIN3,NG,AUX， PASS/FAIL LED显示 | |

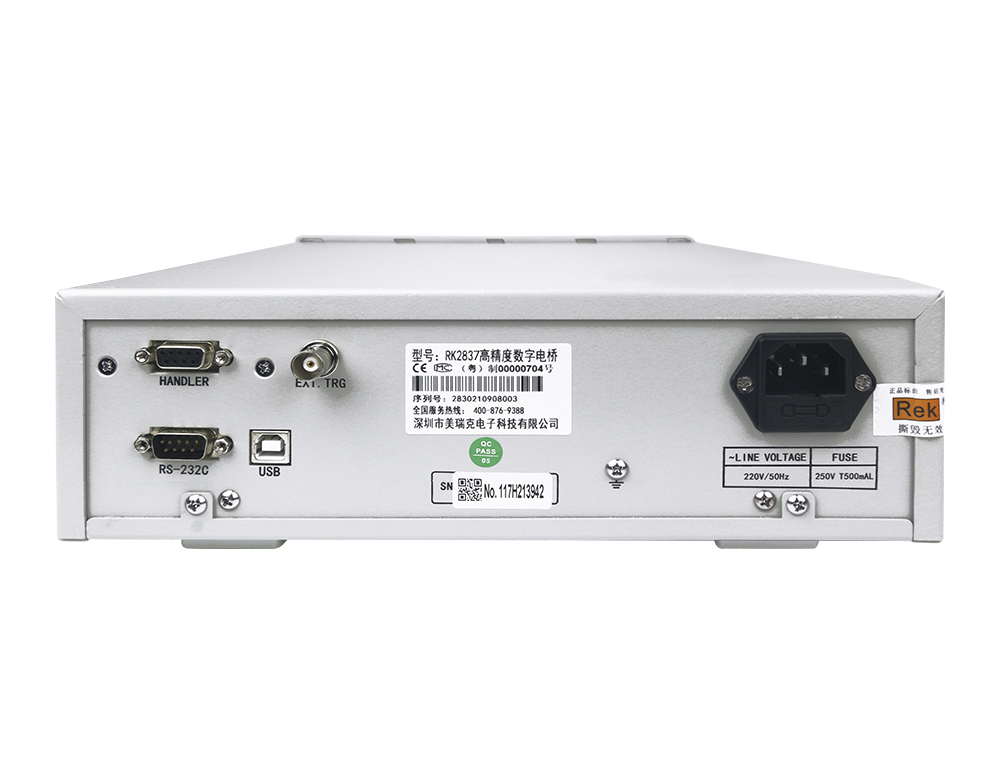

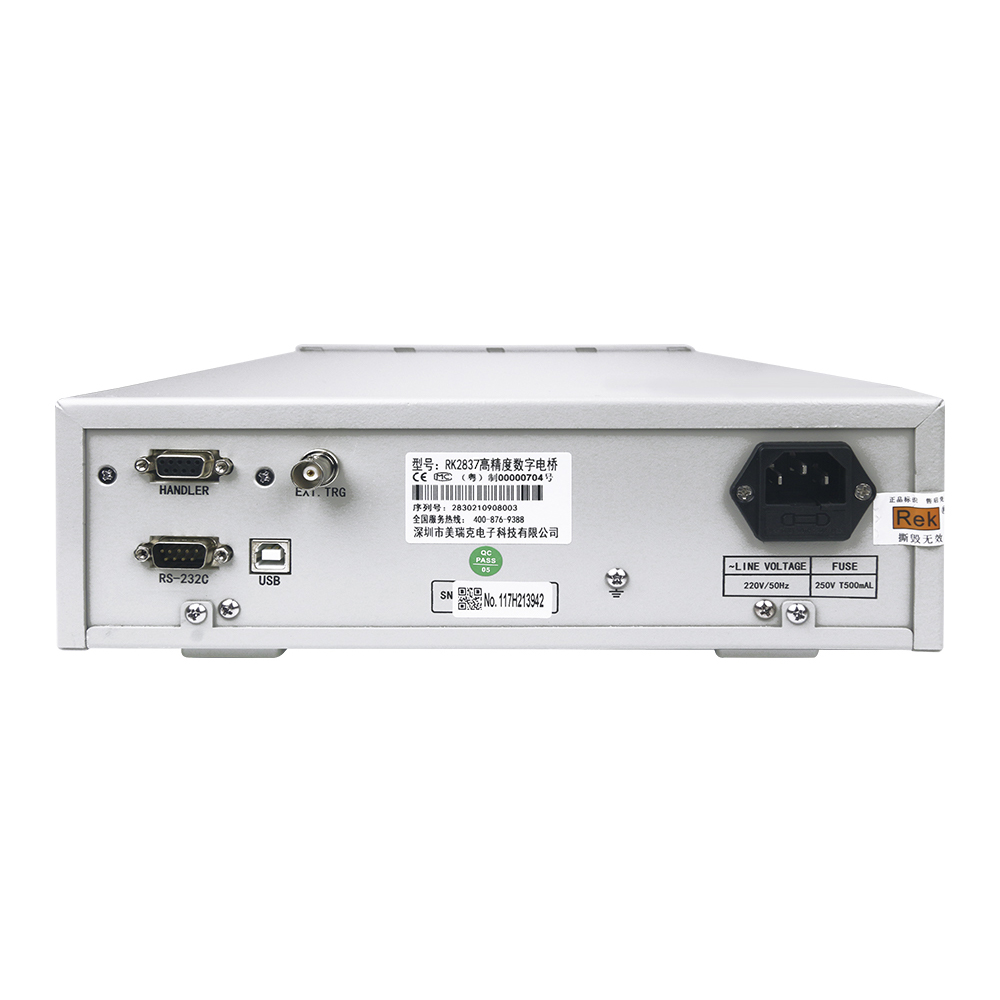

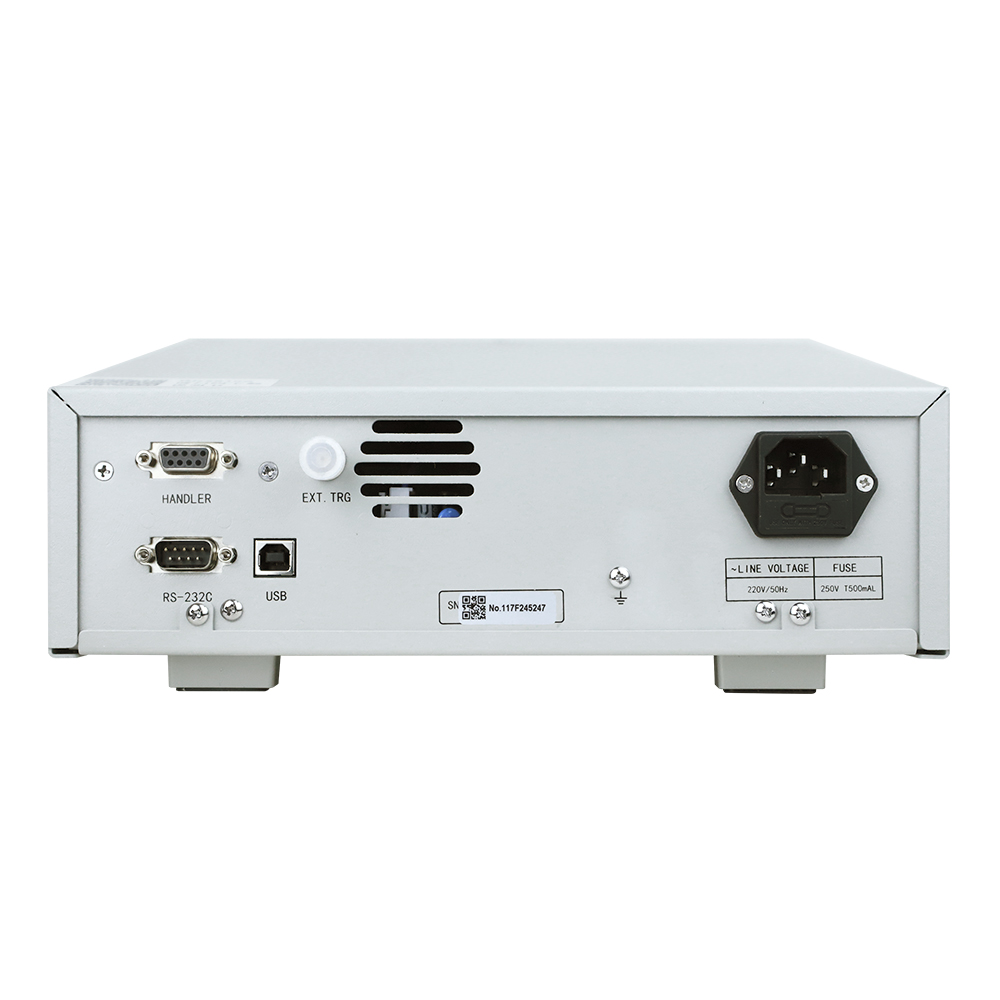

接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER(选配） | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER(标配） | |
一般规格 | 工作温度、湿度 | 0°C－40°C, ≤90%RH | |
电源要求 | 电压：99V - 242V | ||
频率：47.5Hz－63Hz | |||
功耗 | ≤ 20 VA | ||
尺寸(W×H×D) | 350*280*100mm | ||
重量 | 约2.7 kg | ||
选配 | RK00070串口选件LAN网口 | ||

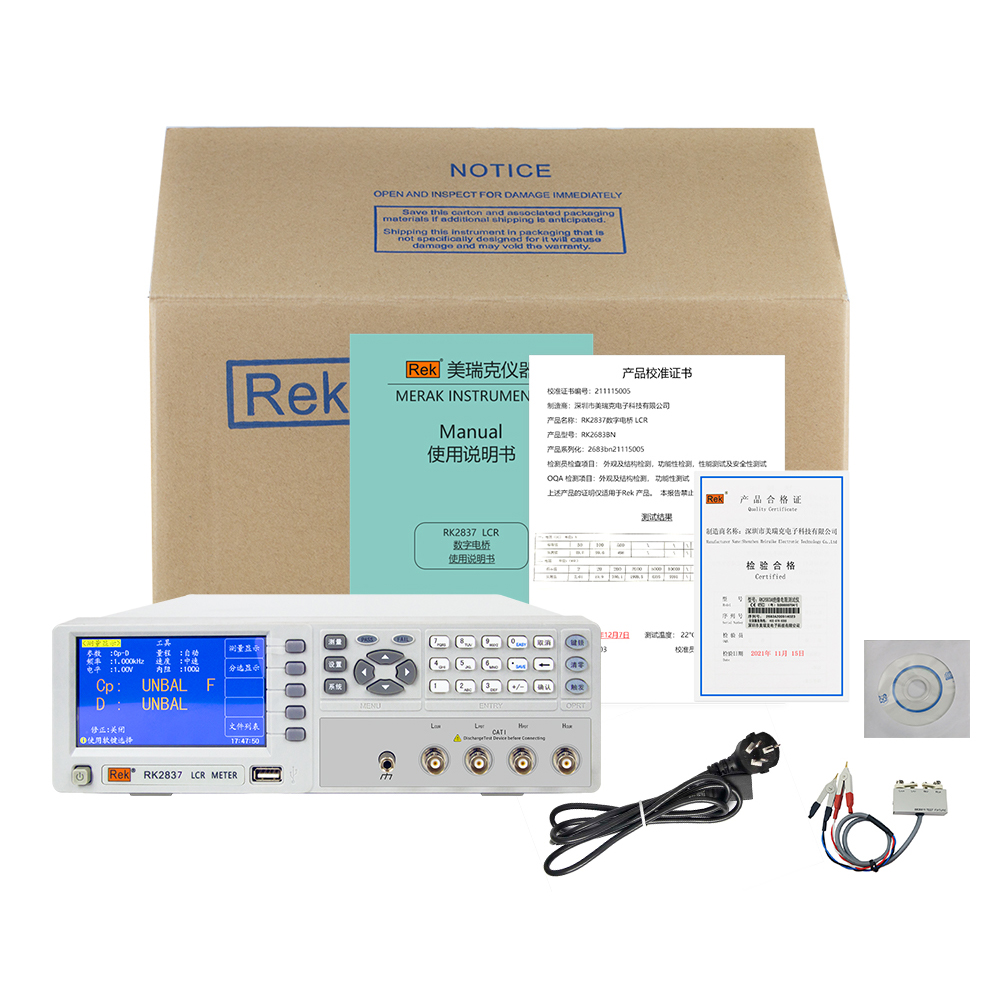

型号 | 图片 | 类型 | 概述 |
RK26011 |
| 标配 | 仪器标配电桥测试夹，可单独购买。 |
RK00036 |
| 标配 | 仪器标配国标电源线，可单独购买。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 |
| 标配 | 仪器标配产品使用说明书。 |
