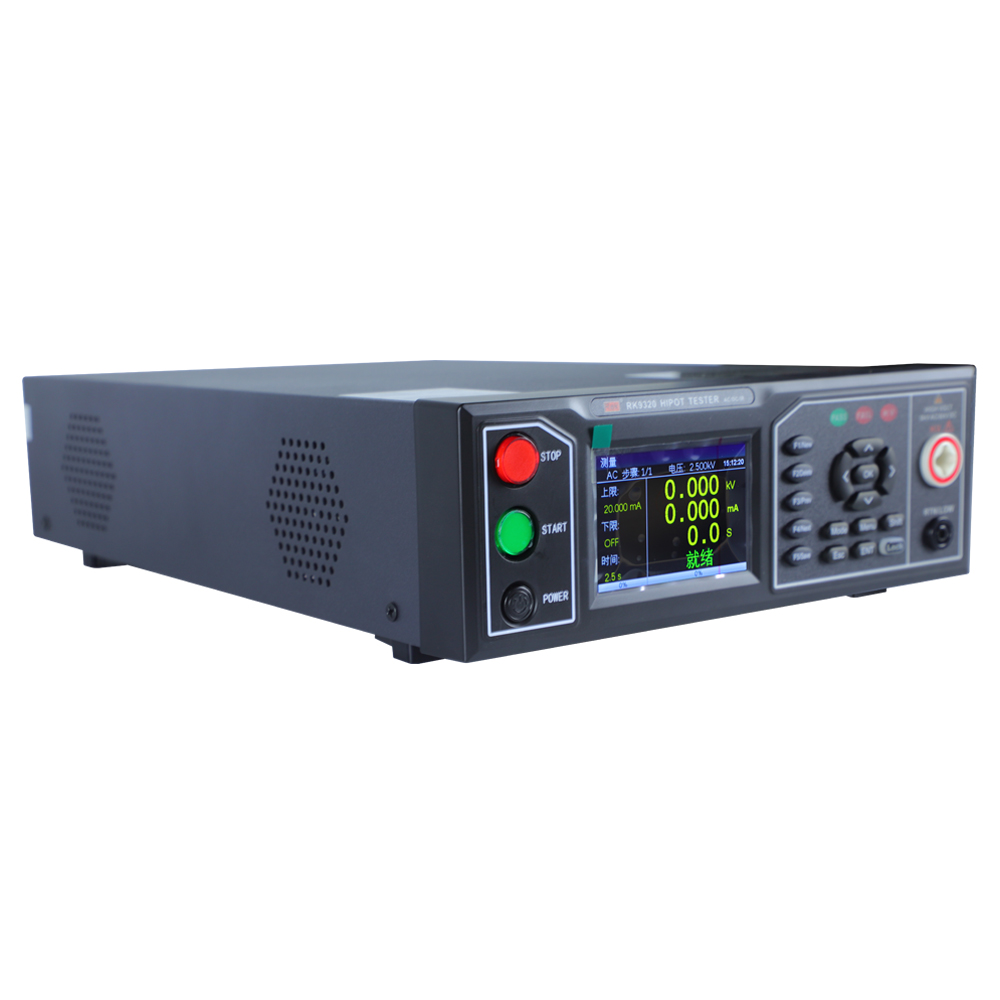

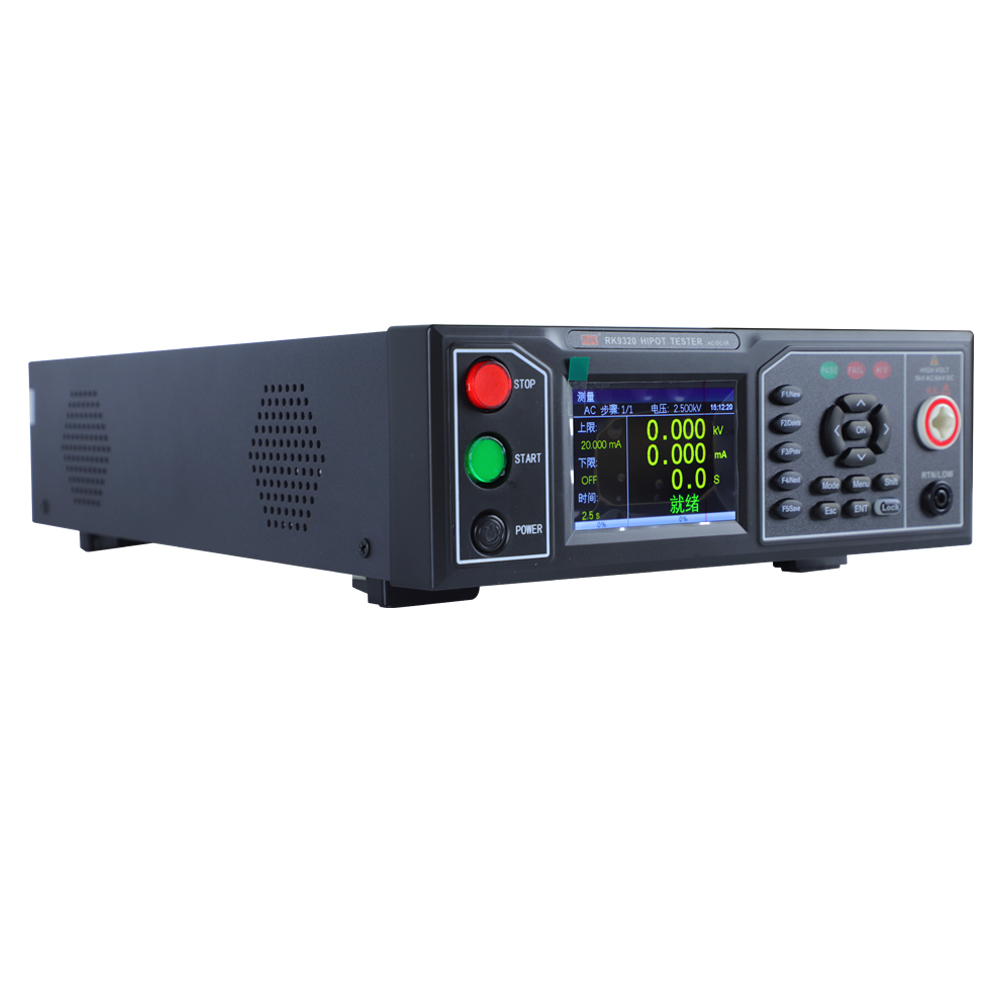

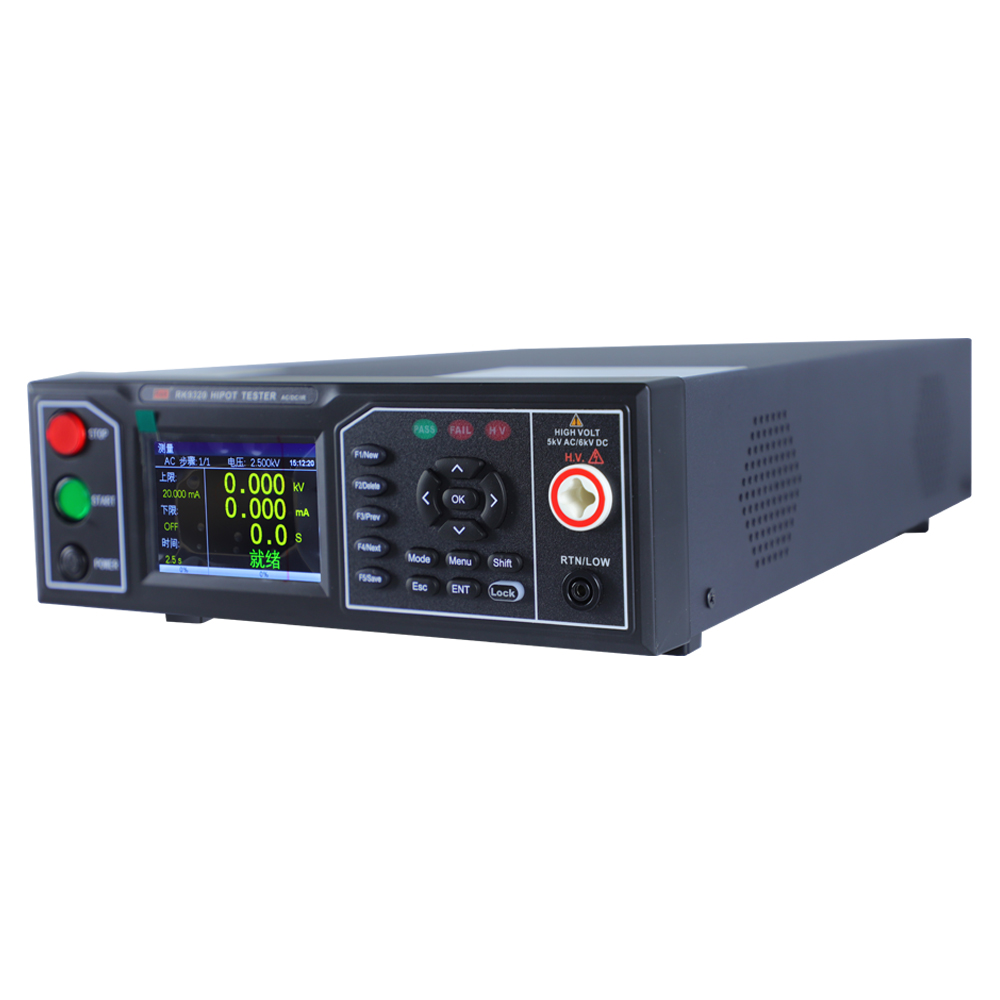

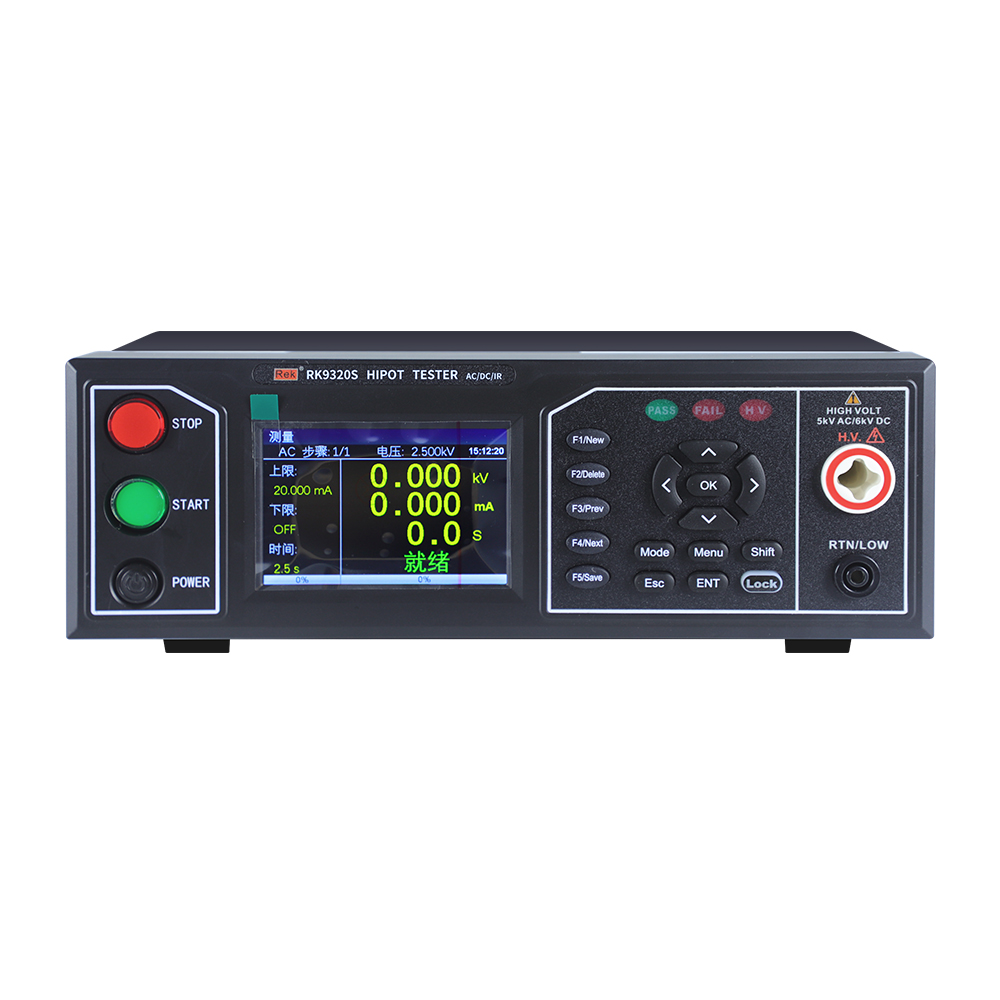

RK9310/RK9320/RK9320A/RK9320B/RK9320S/RK9330系列程控交直流耐压绝缘测试仪

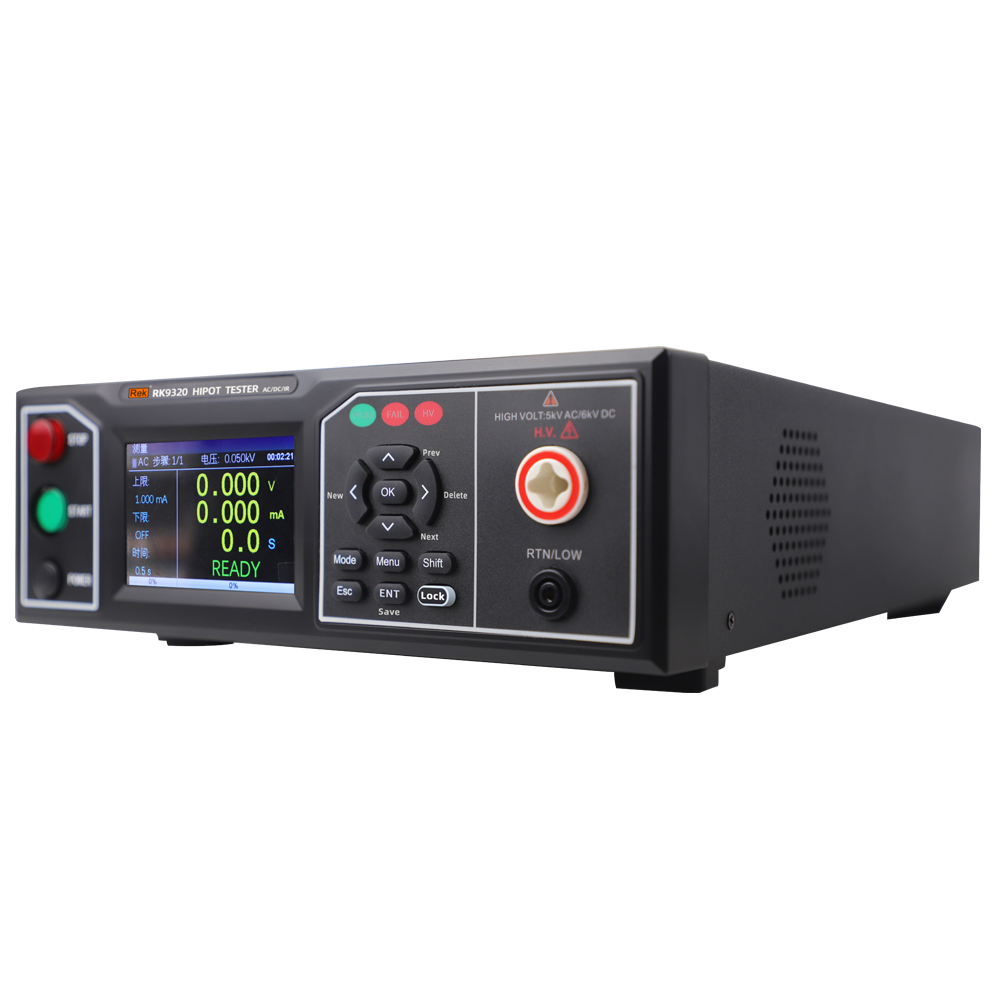

RK9320
耐压电压范围：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率：100VA ( 5.000kV/20mA)
绝缘电阻输出电压设定：0.050kV ~ 5.000kV
RK9320A
耐压电压范围：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率：100VA ( 5.000kV/20mA)

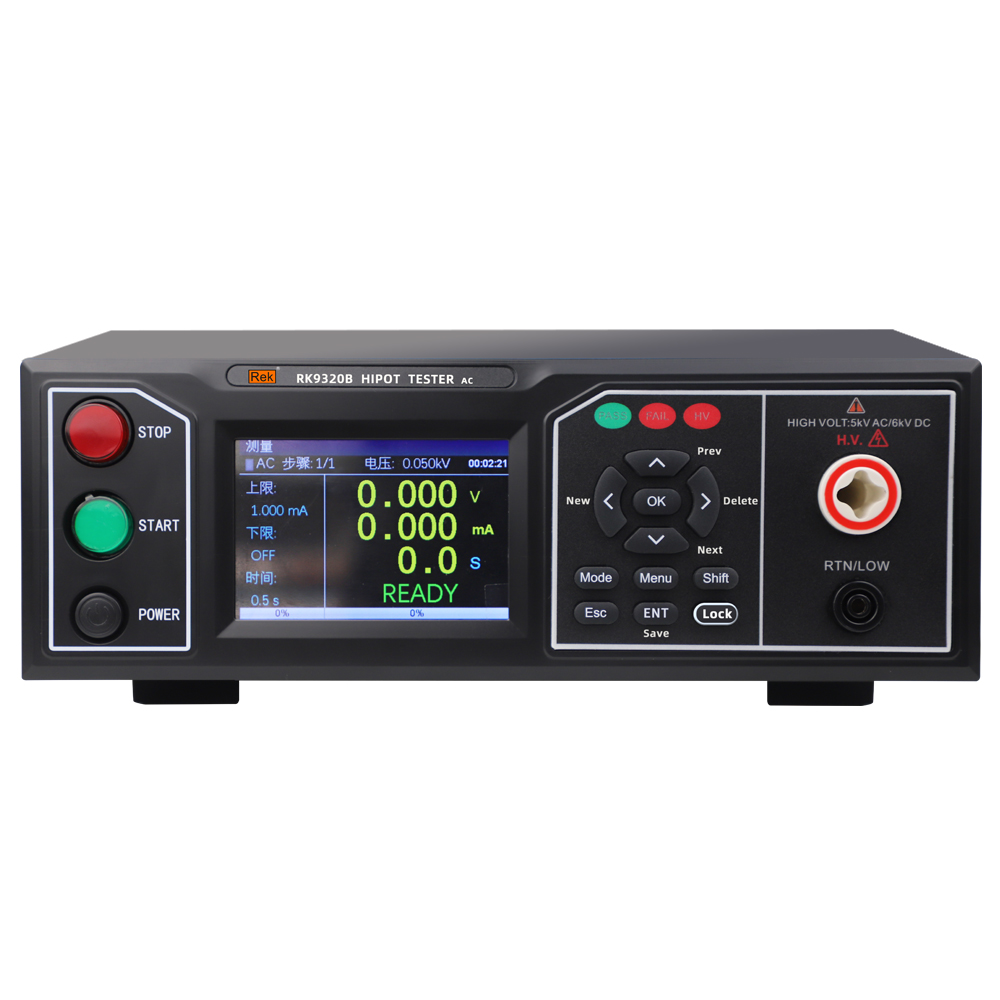

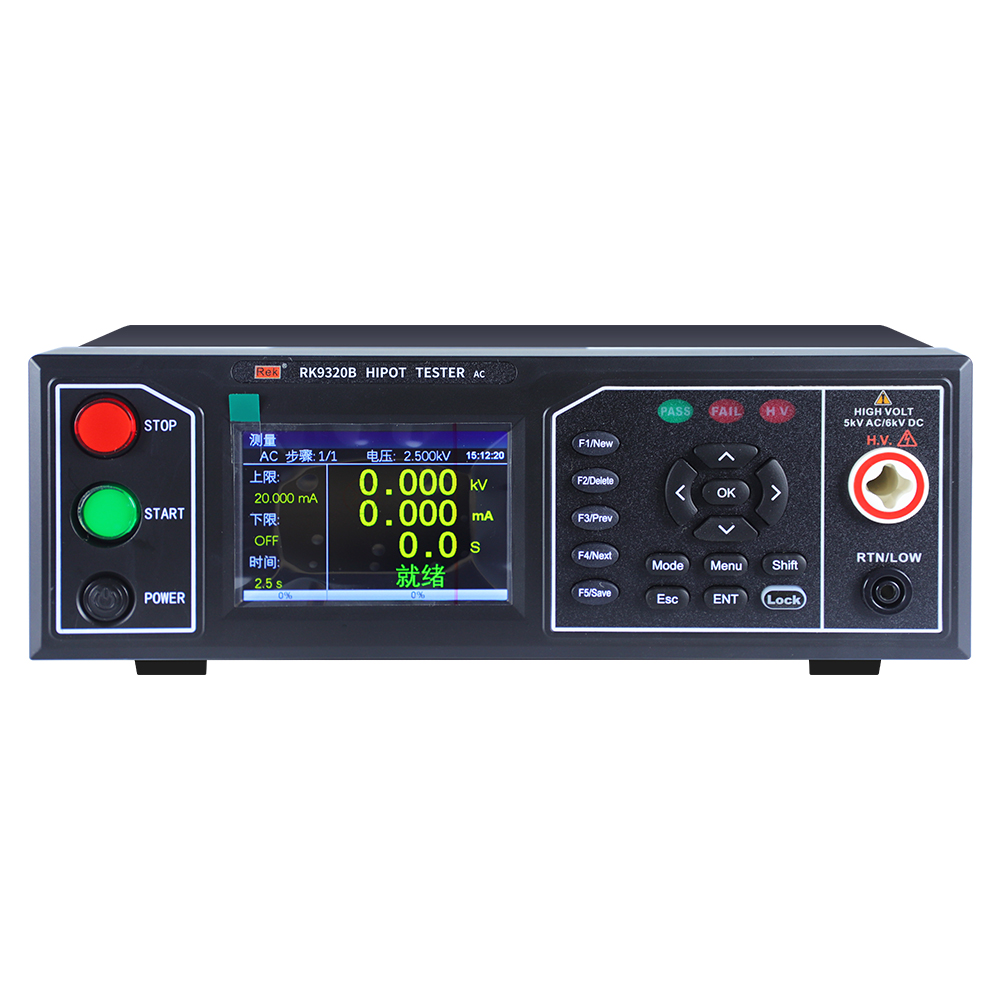

RK9320B
耐压电压范围：AC:0.050kV ~ 5.000kV
最大输出功率：100VA ( 5.000kV/20mA)
RK9310
耐压电压范围：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率：50VA ( 5.000kV/10mA)
绝缘电阻输出电压设定：0.050kV ~ 5.000kV
RK9320S（硬件接触检查）
耐压电压范围：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率：100VA ( 5.000kV/20mA)

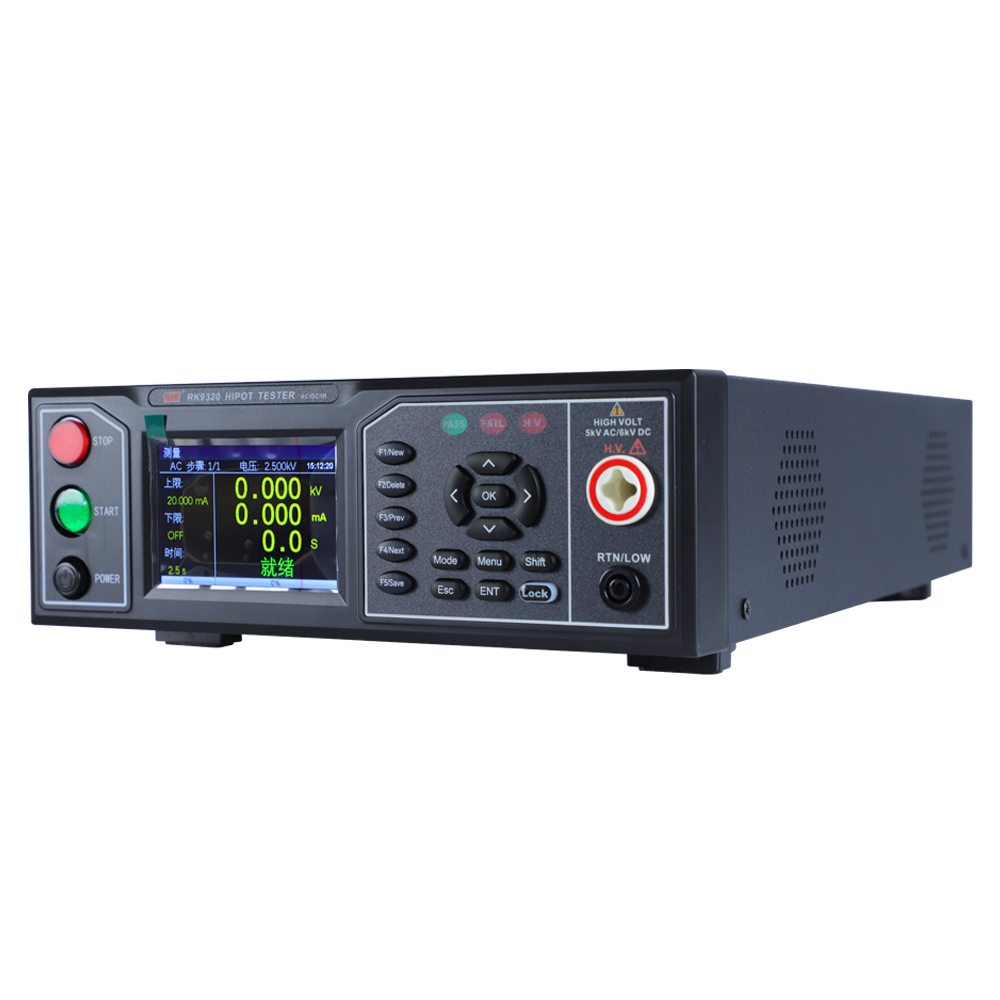

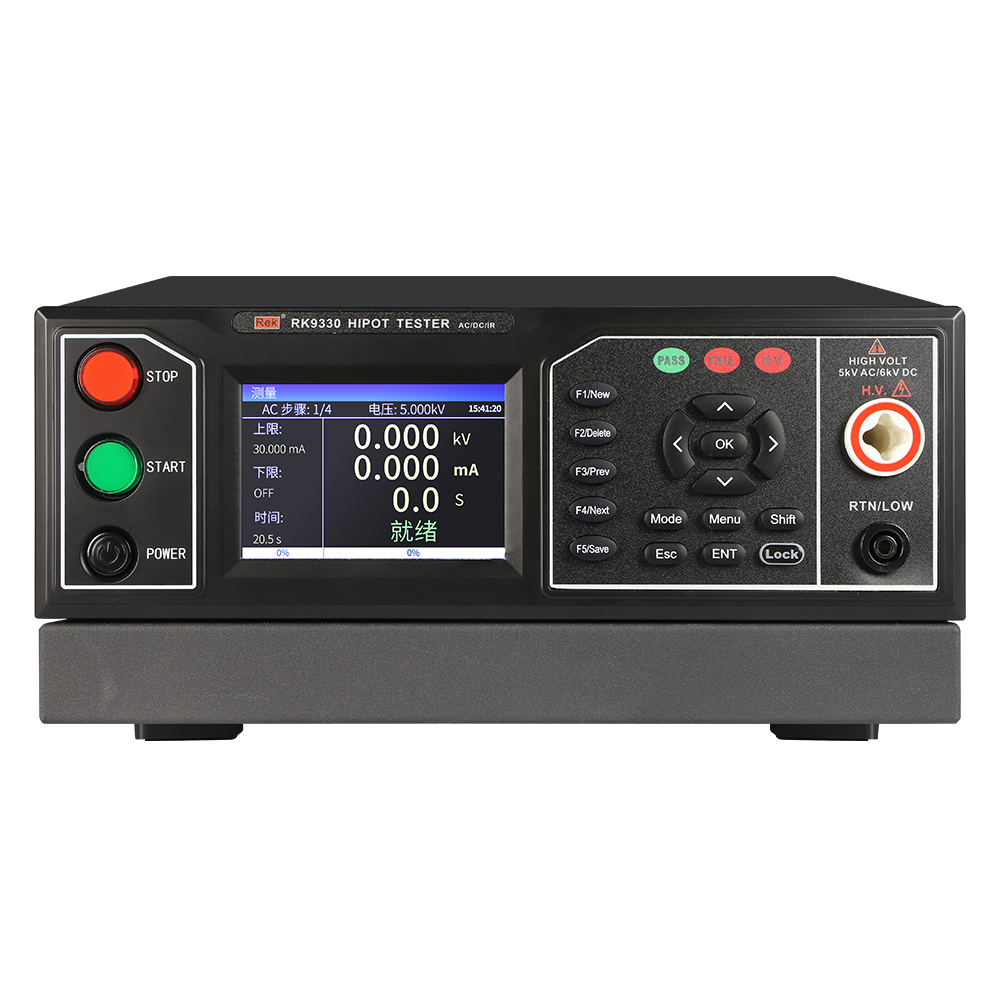

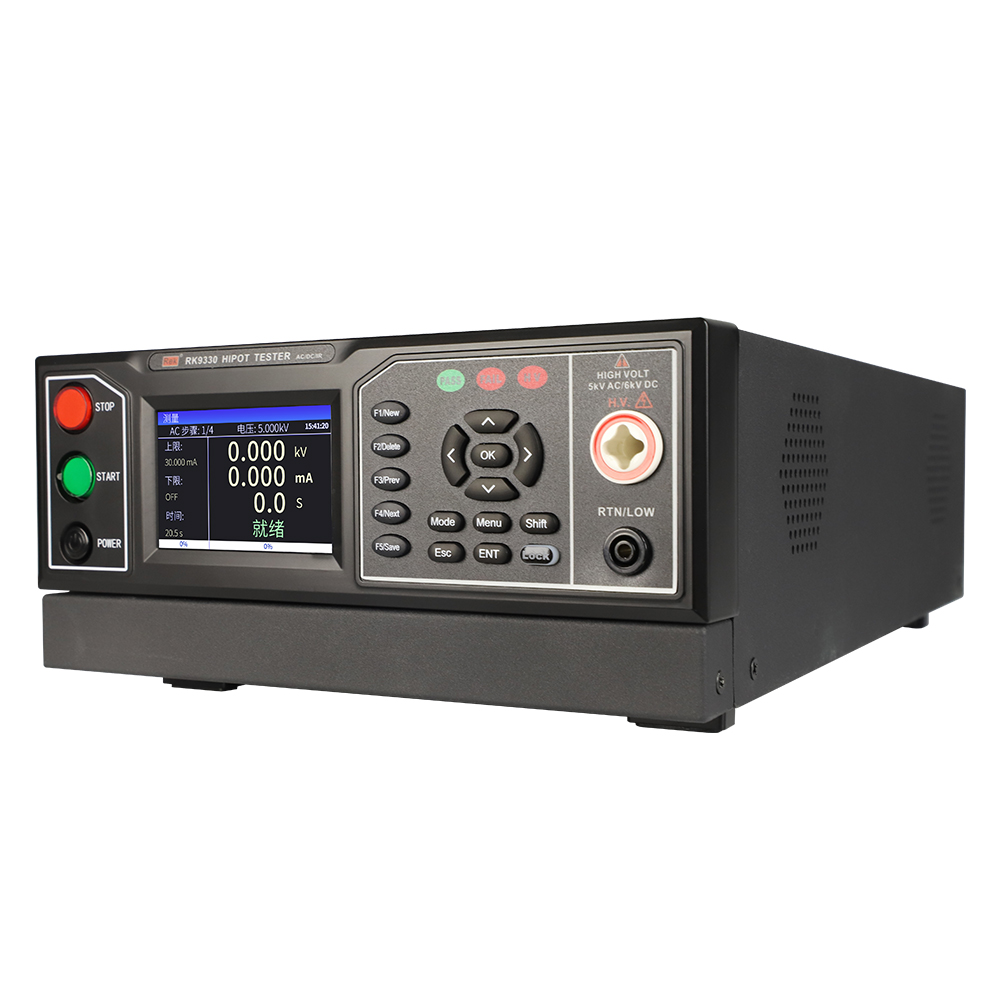

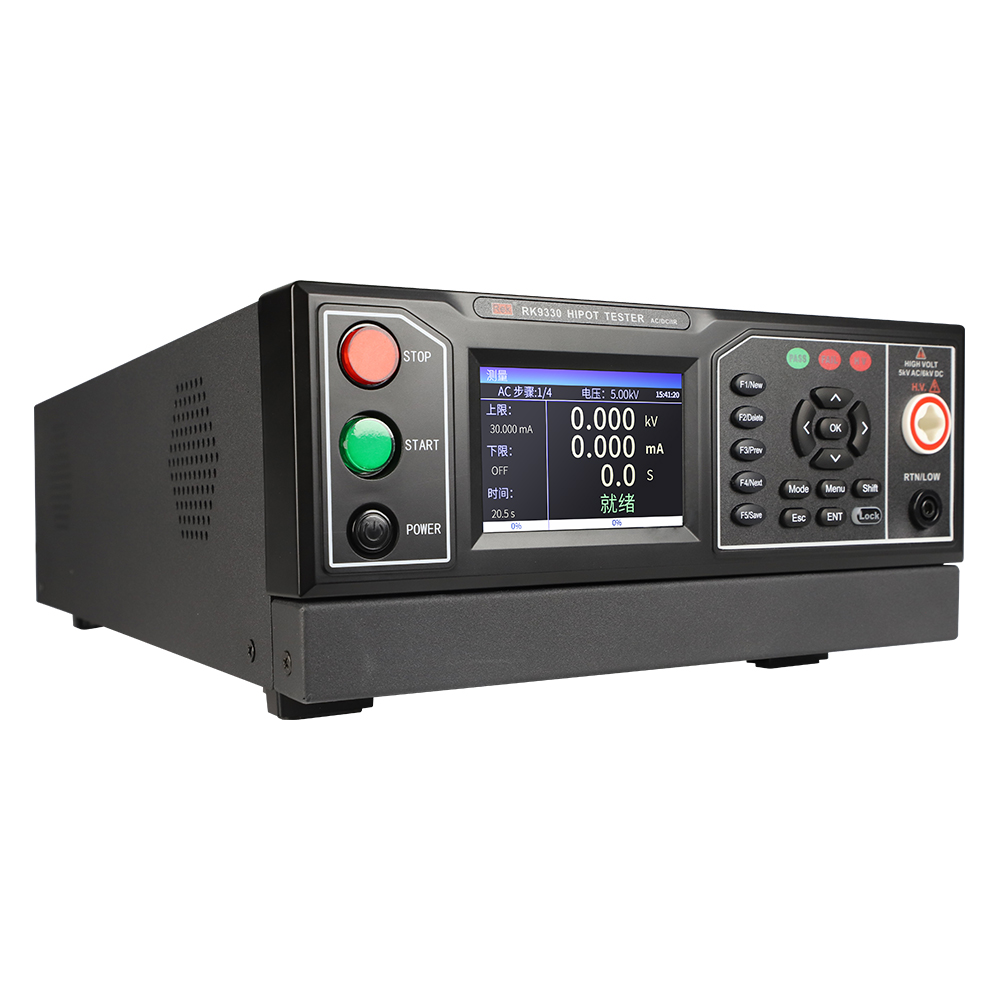

RK9330
耐压电压范围：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大输出功率：150VA ( 5.000kV/30mA)
绝缘电阻输出电压设定：0.050kV ~ 5.000kV

邮件咨询产品手册

产品介绍

技术参数

操作视频

产品附件

上位机软件

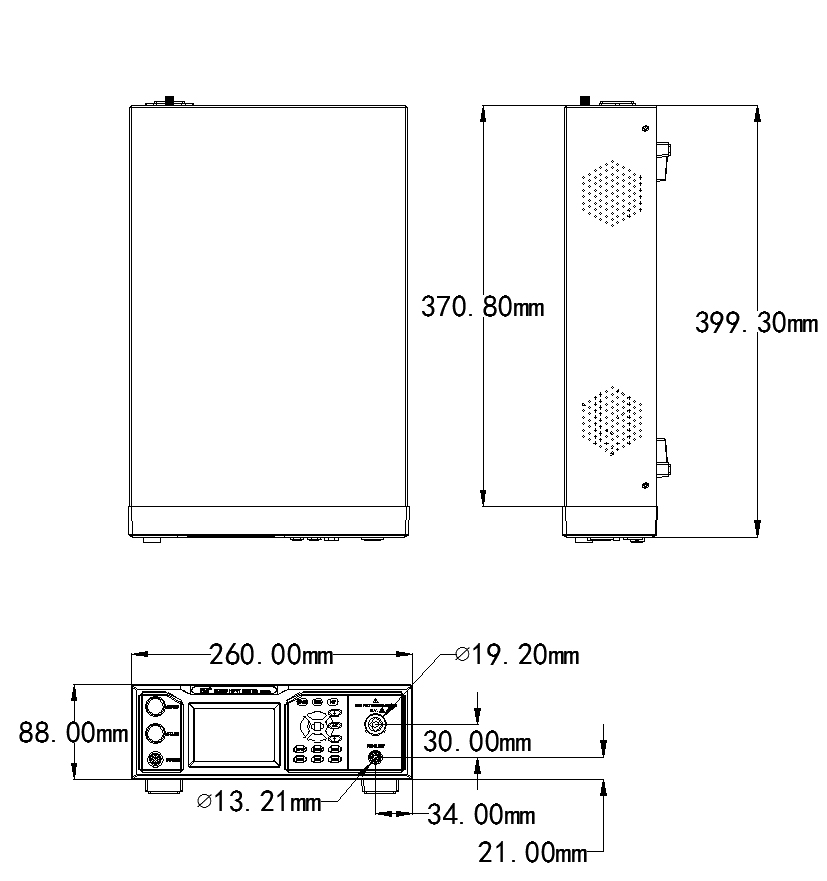

尺寸图

产品介绍

该系列程控耐压测试仪是一款采用高速MCU和大规模数字电路设计的高性能安全测试仪。输出电压升高和降低。输出电压的频率安全由单片机控制，可实时显示击穿电流和电压值，并具有软件校准功能。配备PLC接口、RS232C、RS485、USB设备、USB主机接口，可方便地与计算机或PLC结合，组成综合测试系统。可快速准确地对家用电器、仪器仪表、照明电器、电热电器、电脑、信息机等进行全面的安全测量。

应用领域

元器件：二极管、三极管、高压硅堆、各种电子变压器、连接器、高压电器。

家用电器：电视、冰箱、空调、洗衣机、除湿机、电热毯、充电器等。

绝缘材料：热缩套管、电容薄膜、高压套管、绝缘纸、绝缘鞋、绝缘橡胶手套、PCB线路板等。

仪器仪表：示波器、信号发生器、直流电源、开关电源等整机。

照明电器：镇流器、路灯、舞台灯、手提灯等。

电热器具：电钻、手枪钻、气刀、磨床、磨床、电焊机等。

电线电缆：高压线路、封闭电缆、电缆、硅橡胶电缆等。

绝缘材料：天然橡胶、合成橡胶和塑料、云母、玻璃类绝缘材料等。

性能特点
1、交/直流耐压功能采用DDS数字信号合成技术，产生准确、稳定、纯净、低失真的波形。
2、可调高压上升和下降时间，满足不同测试对象的要求，具有电弧检测功能，测试结果可同时保存。
3、具有双频综合测试，频率范围50Hz、60Hz人性化操作界面，支持数字键输入、拨盘输入，操作更简单。
4、完整的操作帮助提示，可有效提高用户效率，支持字符文件名输入，文件名最大长度为12个字符。
5、测试步骤与系统状态信息同步显示，便于了解测试步骤详情及测试过程中的系统状态。
6、中英文双语操作界面，适应不同用户需求，支持大容量存储。适应不同的测试应用要求。

参数	机型	RK9310	RK9320	RK9320A	RK9320B	RK9320S	RK9330
交流耐压测试	电压范围	0.050kV ~ 5.000kV
	电压精度	±（2%+5V）
	分辨率	1V
	最大输出功率	100VA ( 5.000kV/10mA)	100VA ( 5.000kV/20mA)				150VA ( 5.000kV/30mA)
	最大额定电流	10mA	20mA				30mA
	下限电流范围	0 ~ 10mA,OFF=不判断下限	0 ~ 20mA,OFF=不判断下限
	输出波形	正弦波
	输出波形失真度	≤ 5% (空载或纯阻性负载)
	输出信号类型	DDS线性功放
	电压上升时间	0.1s ~ 999.9s ，OFF=电压上升时间关
	测试时间	0.1s ~ 999.9s ，OFF=连续测试
	电压下降时间	0.1s ~ 999.9s ，OFF=电压下降时间关
直流耐压测试	电压范围	0.050kV ~ 6.000kV			/	0.050kV ~ 6.000kV
	电压精度	±（2%+5V）				±（2%+5V）
	分辨率	1V				1V
	最大输出功率	30W ( 6.000kV/5mA)	60W ( 6.000kV/10mA)			60W ( 6.000kV/10mA)	90W ( 6.000kV/15mA)
	最大额定电流	0 ~ 5mA	0 ~ 10mA			0 ~ 10mA	0 ~ 15mA
	下限电流范围	0 ~ 5mA	0 ~ 10mA			0 ~ 10mA	0 ~ 15mA
	纹波系数	≤ 5% (6kV/5mA)	≤ 5% (6kV/10mA)			≤ 5% (6kV/10mA)	≤ 5% (6kV/15mA)
	放电时间	≤ 200ms				≤ 200ms
	电压上升时间	0.1s ~ 999.9s ，OFF=电压上升时间关				0.1s ~ 999.9s ，OFF=电压上升时间关
	测试时间	0.1s ~ 999.9s ，OFF=连续测试				0.1s ~ 999.9s ，OFF=连续测试
	电压下降时间	0.1s ~ 999.9s ，OFF=电压下降时间关				0.1s ~ 999.9s ，OFF=电压下降时间关
绝缘测试	输出电压设定	0.050kV ~ 5. 000kV 解析度： 1V volts/Step		/	/	0.050kV ~ 5. 000kV 解析度： 1V volts/Step
	电阻上限设定	范围： (0.2M ~ 100) GΩ				范围： (0.2M ~ 100) GΩ
	电阻下限设定	范围： (0.1M ~ 100) GΩ				范围： (0.1M ~ 100) GΩ
	电压上升时间	0.1s ~ 999.9s ，OFF=电压上升时间关				0.1s ~ 999.9s ，OFF=电压上升时间关
	测试时间	0.1s ~ 999.9s ，OFF=连续测试				0.1s ~ 999.9s ，OFF=连续测试
	电压下降时间	0.1s ~ 999.9s ，OFF=电压下降时间关				0.1s ~ 999.9s ，OFF=电压下降时间关
	电阻表	≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10%				≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10%
		50.0 GΩ-100.0 GΩ±15%				50.0 GΩ-100.0 GΩ±15%
		<500V 0.20MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ				<500V 0.20MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ
		无精度要求				无精度要求
电流表	测量范围	AC 0～10mA DC 0～5mA	AC 0～20mA DC 0～10mA		AC 0～20mA	AC 0～20mA DC 0～10mA	AC 0～30mA DC 0～15mA
	测量精度	±（2%+5个字）
机型		卧式
电弧侦测		1mA-10mA	1mA-20mA
输入特性		100V~240V 50Hz/60Hz
测试报警		蜂鸣器、液晶显示、FAIL指示灯
屏幕尺寸		3.5寸 TFT 液晶显示屏

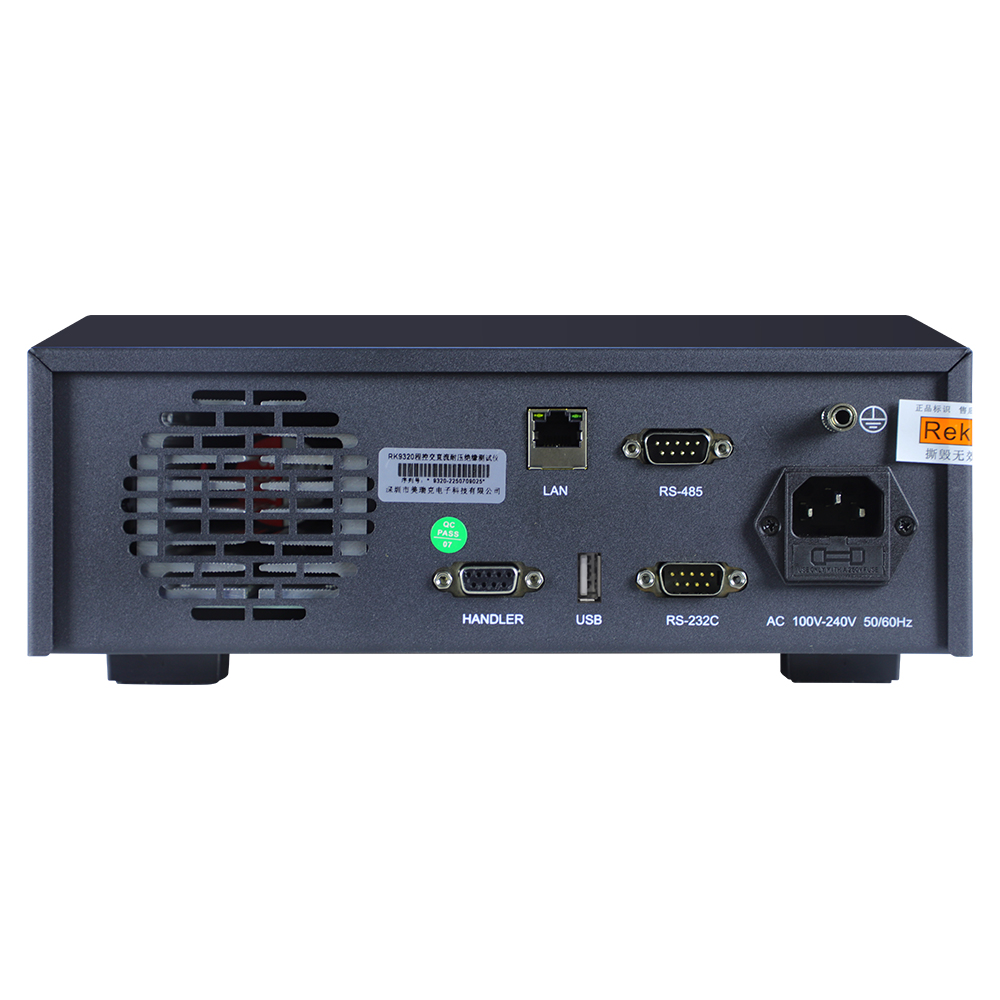

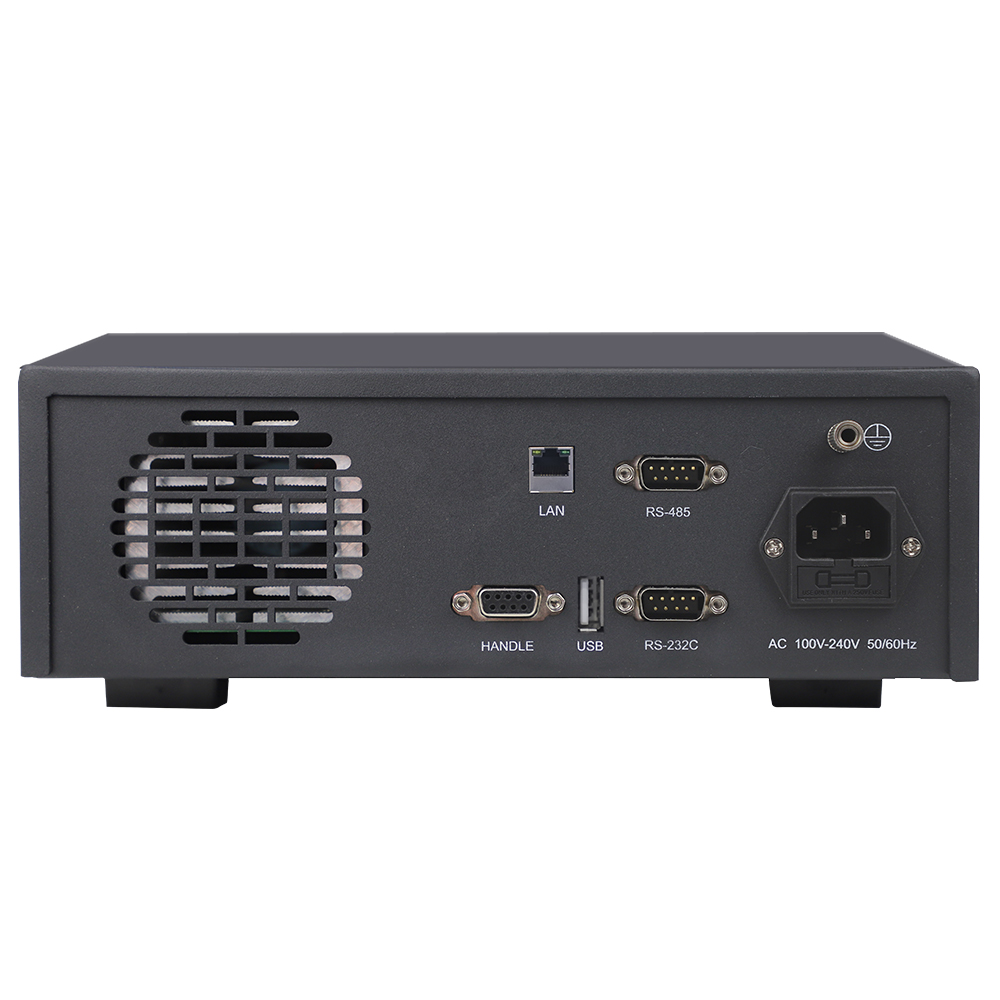

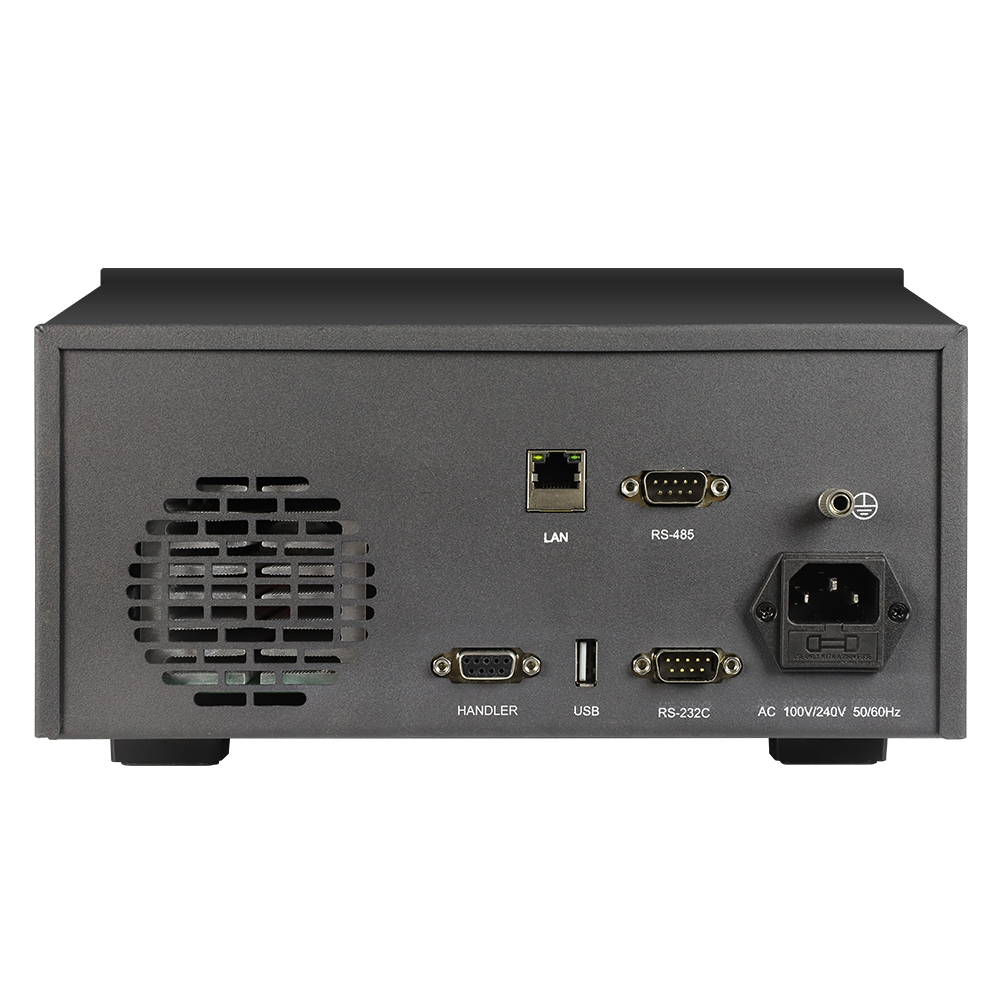

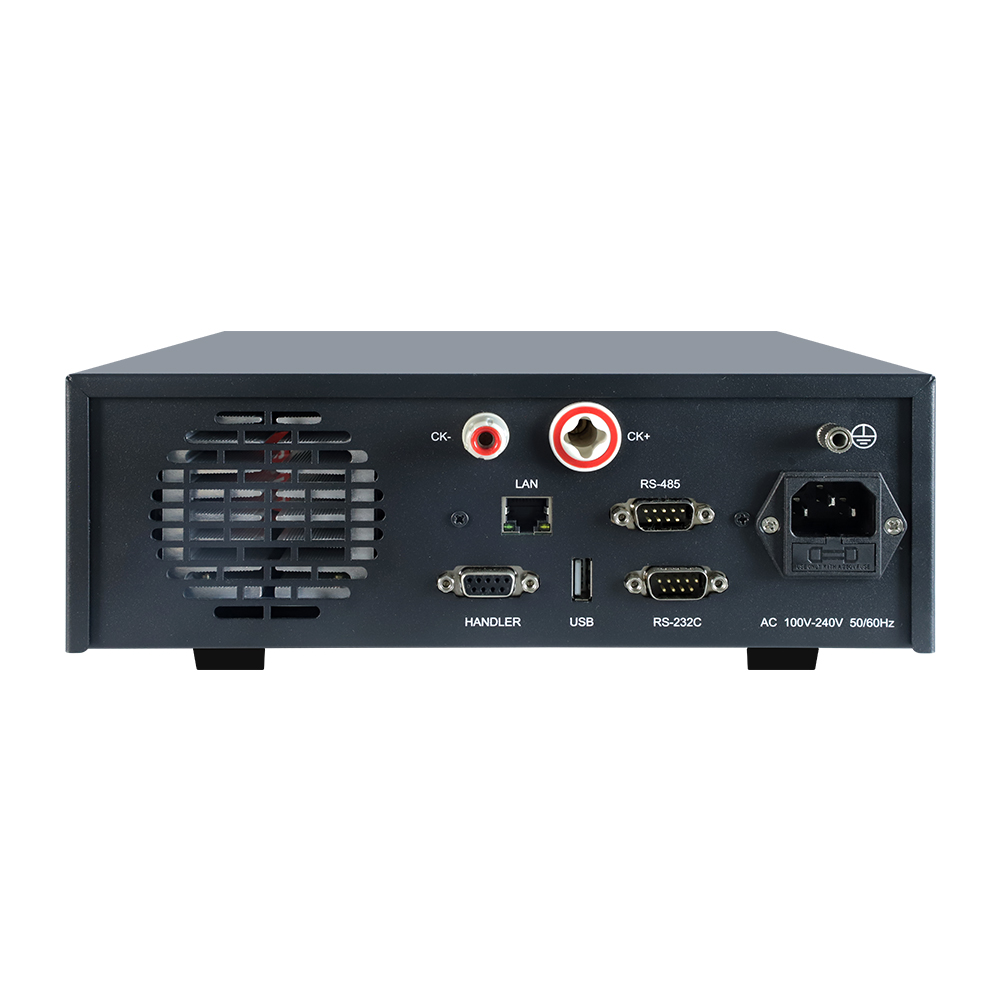

通讯接口		HANDLER、RS232、RS485、U 盘接口、LAN
存储器		64M flash 每个文件可存储50个测试步骤
外形体积 (W × D × H)		400X260X100mm					440X260X130mm
重量(KG)		7KG				7.5KG	9.25KG
随机标配附件		防逆流盒、电源线RK00001、RS232 通讯电缆RK00002、说明书（电子版）、测试线RK00048、测试线RK26003A、上位机（官网下载）
选配件		RK00031 USB转RS485 母串口线工业级、RS232 转USB 线RK00003、高压棒RK8N+
硬件接触检查（CK 四线制）		无				有	无

型号	图片	类型	概述
RK26003A		标配	仪器标配耐电压测试夹，可单独购买。
RK00048		标配	仪器标配耐压接地夹，可单独购买。

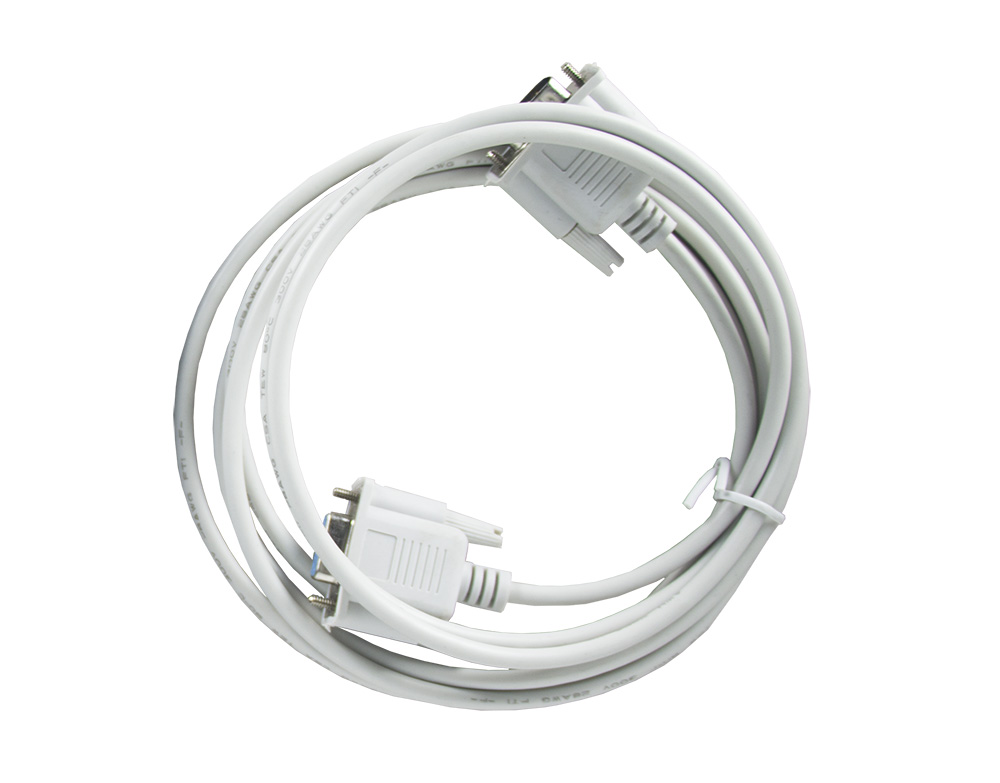

RK00002		标配	仪器标配RS232串口连接线，可单独购买。
RK00001		标配	仪器标配国标电源线，可单独购买。
合格证保修卡		标配	仪器标配合格证及保修卡。
出厂校准证书		标配	仪器标配产品校准证书。

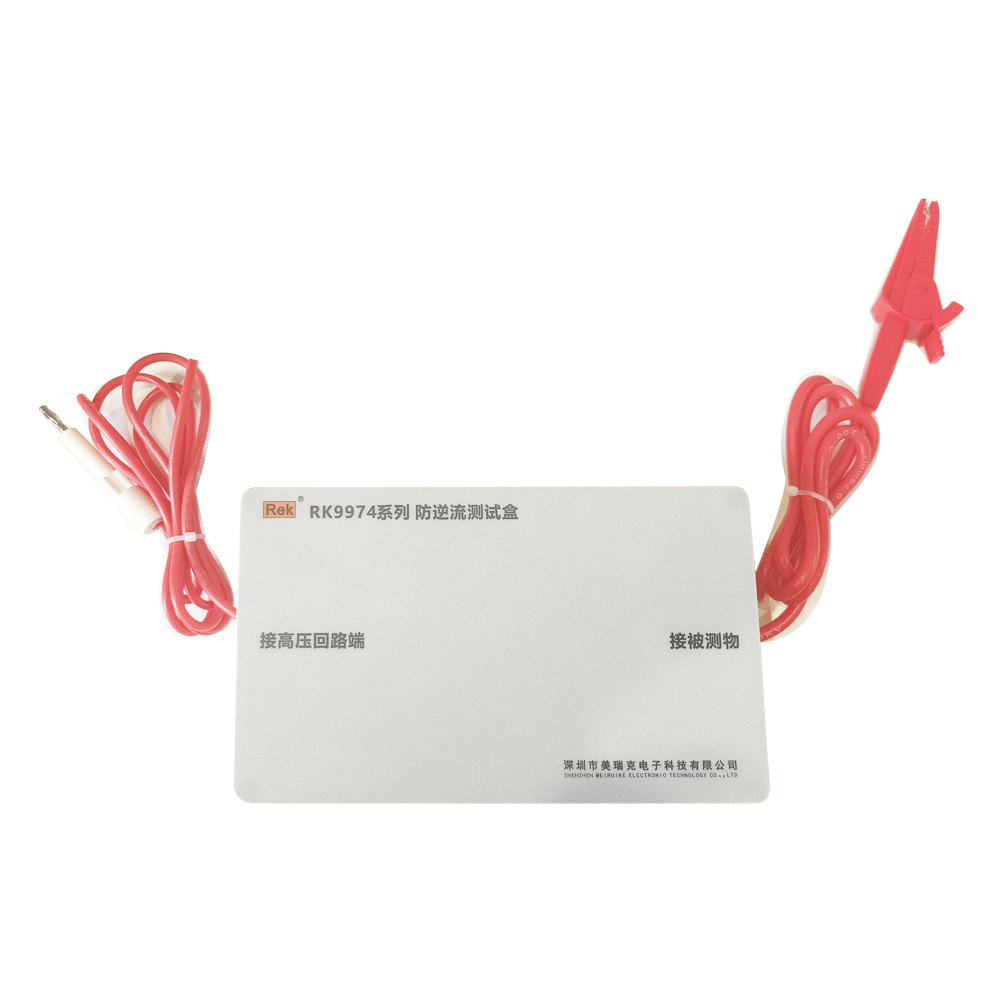

防逆流盒		标配	仪器标配防逆流盒。
上位机软件	上位机软件	标配	官网下载上位机软件
说明书	官网产品页下载	标配	仪器标配产品说明书。
RK8N+		选配	仪器选配十字无控高压棒，可单独购买。
RS232转USB连接线		选配	仪器选配RS232转USB连接线(上位机)。

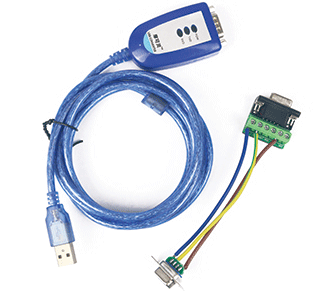

RK00031		选配	仪器选配USB转485，可单独购买。

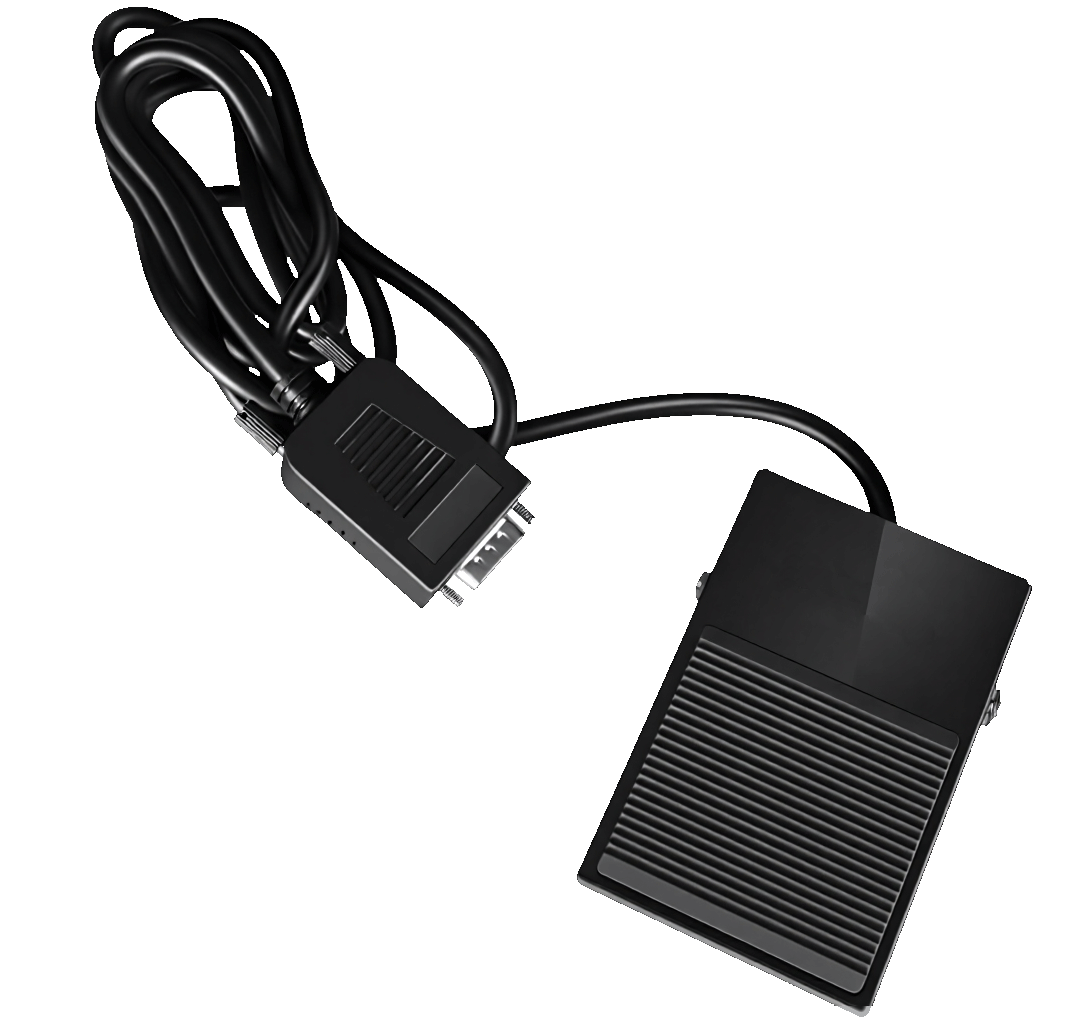

RK00124脚踏开关		选配	仪器选配脚踏开关，可单独购买。
RK26051-3		选配	仪器选配高压棒，可单独购买。
