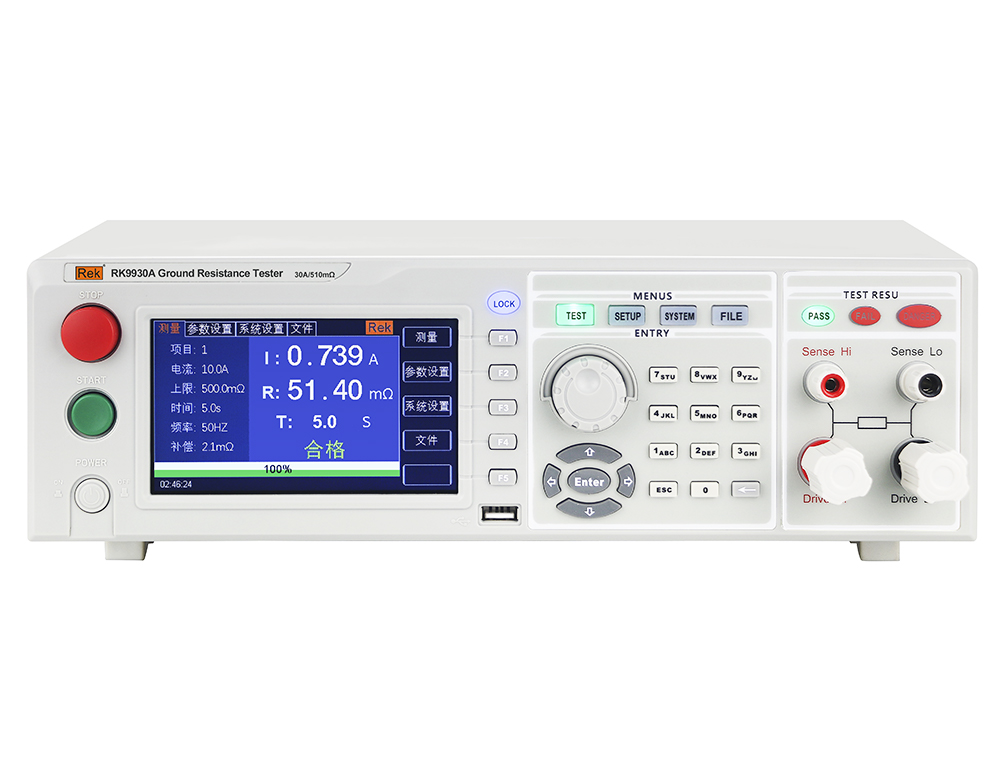

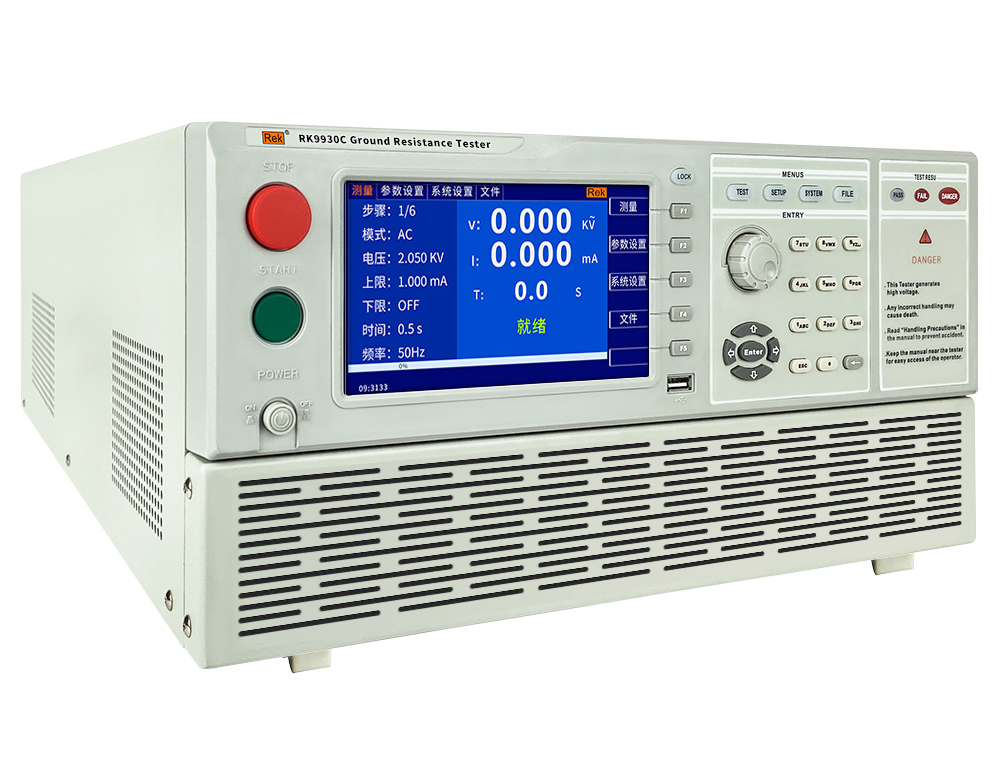

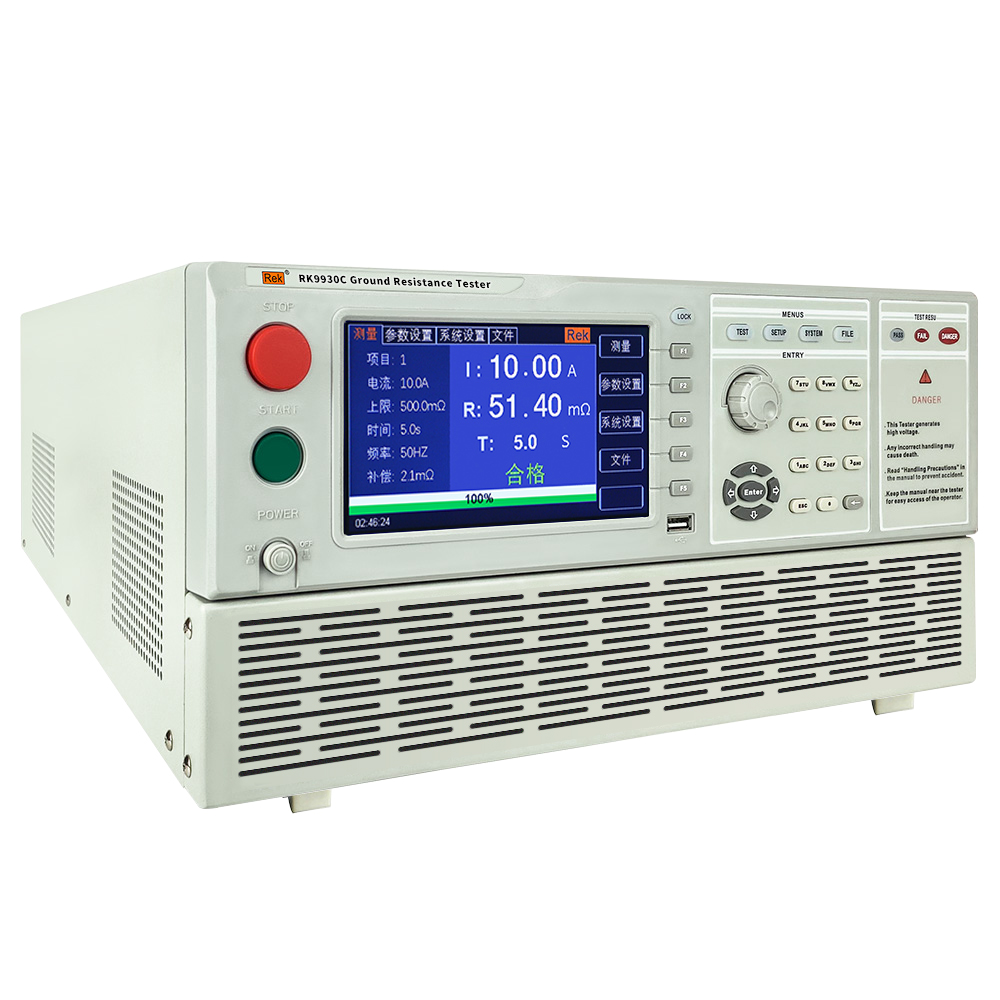

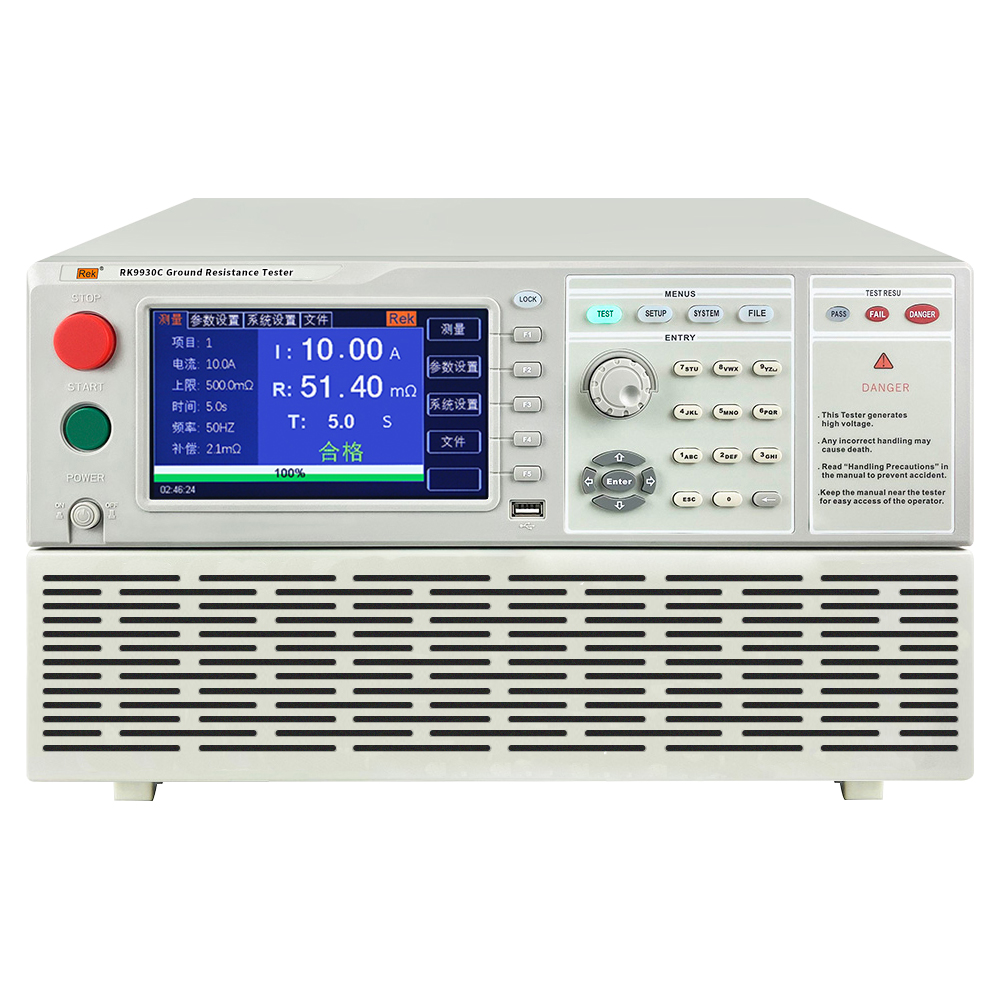

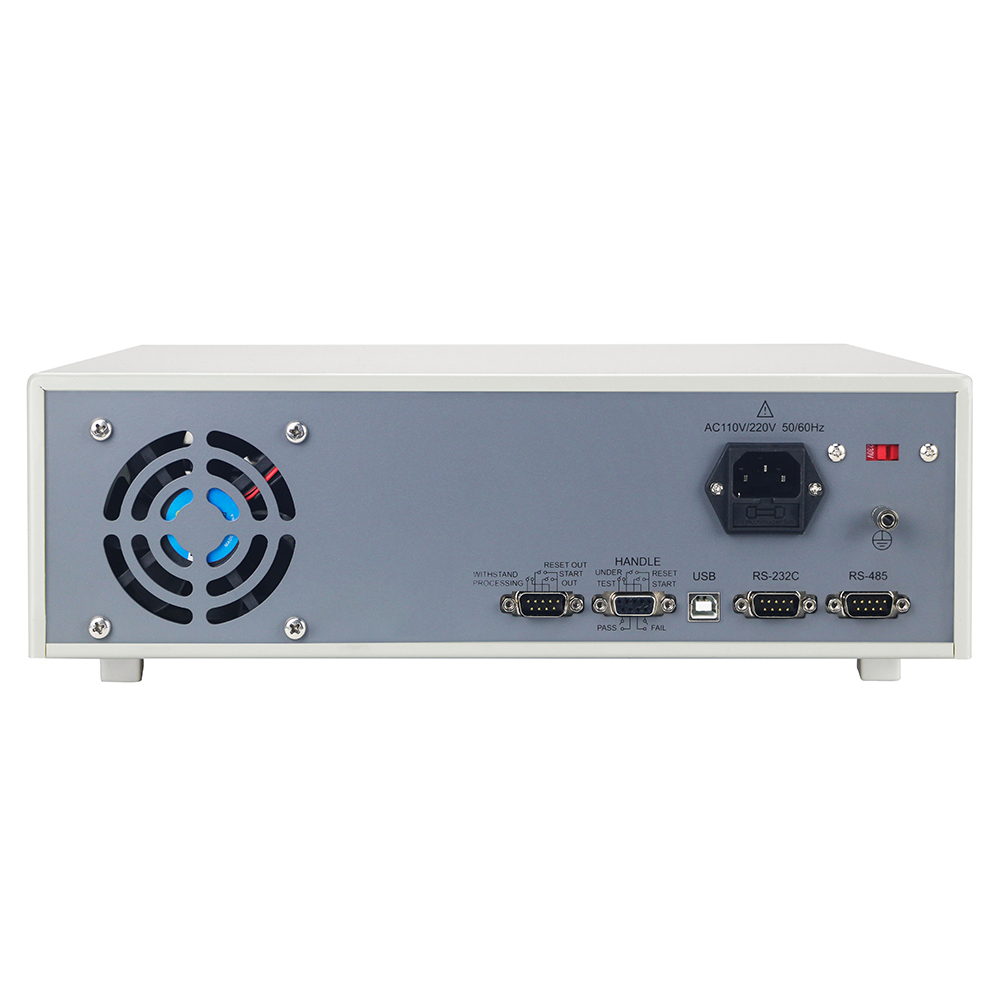

30A/40A/60A/120A RK9930/RK9930A/RK9930B/RK9930C程控接地电阻测试仪

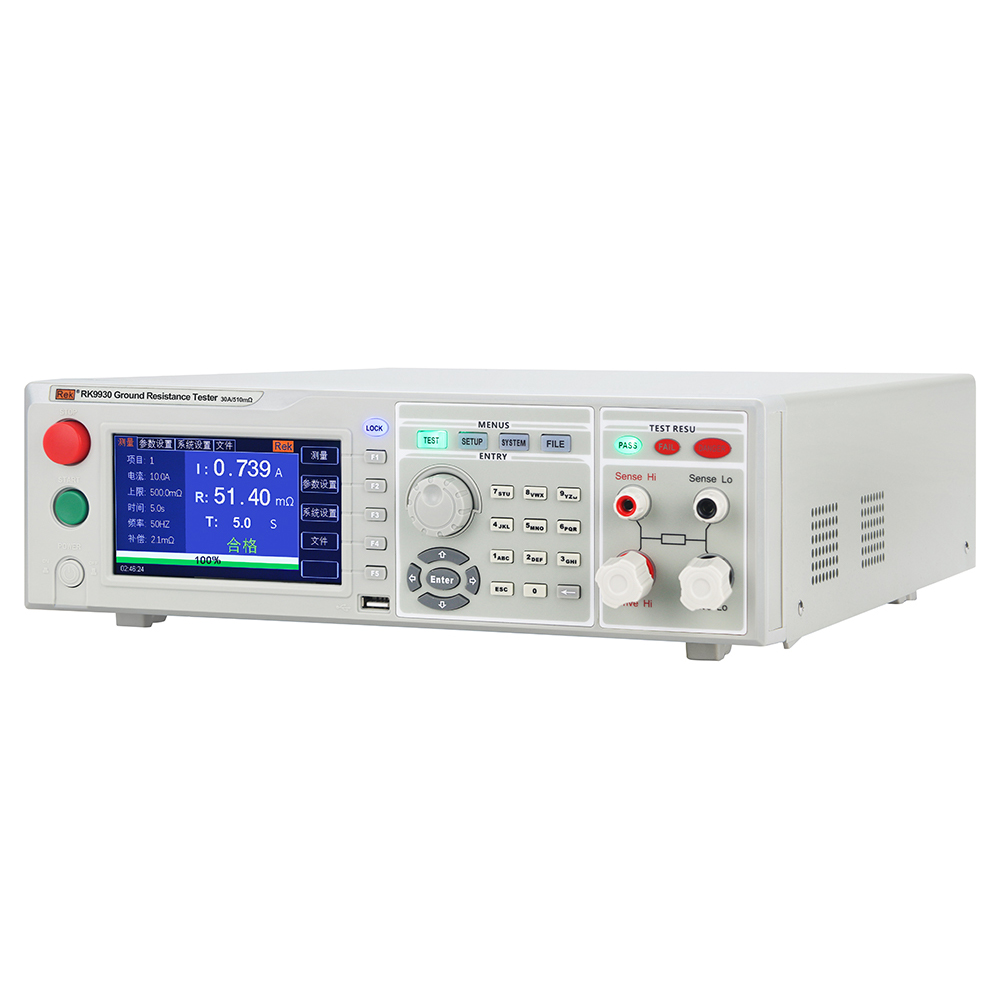

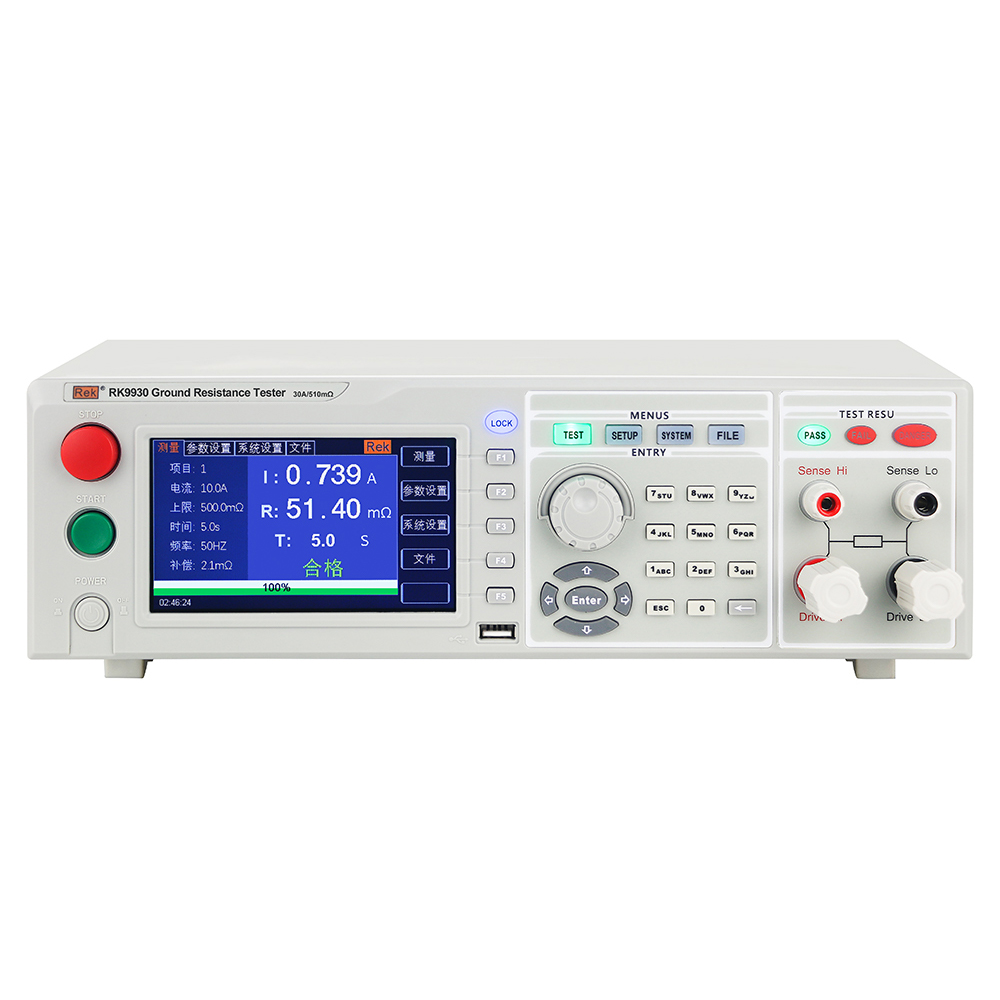

RK9930
电流范围：AC (3-30)A
电压范围：AC 6V Max 开路电压

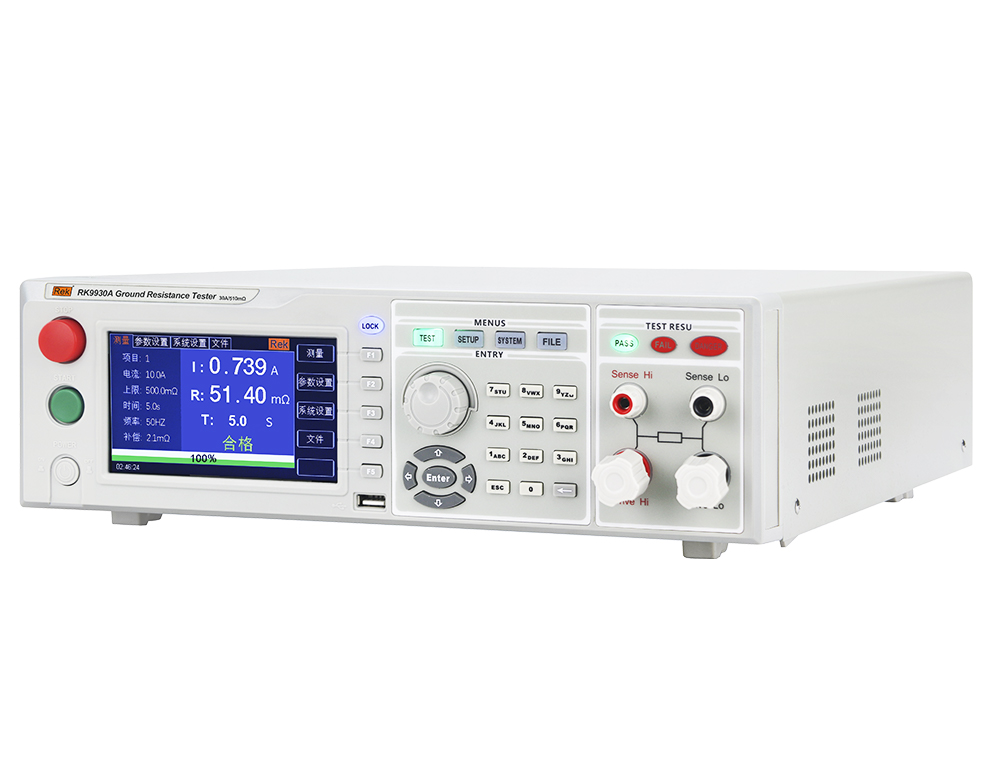

RK9930A
电流范围：AC (3-40)A
电压范围：AC 8V Max 开路电压
RK9930B
电流范围：AC (3-60)A
电压范围：AC 12V Max 开路电压

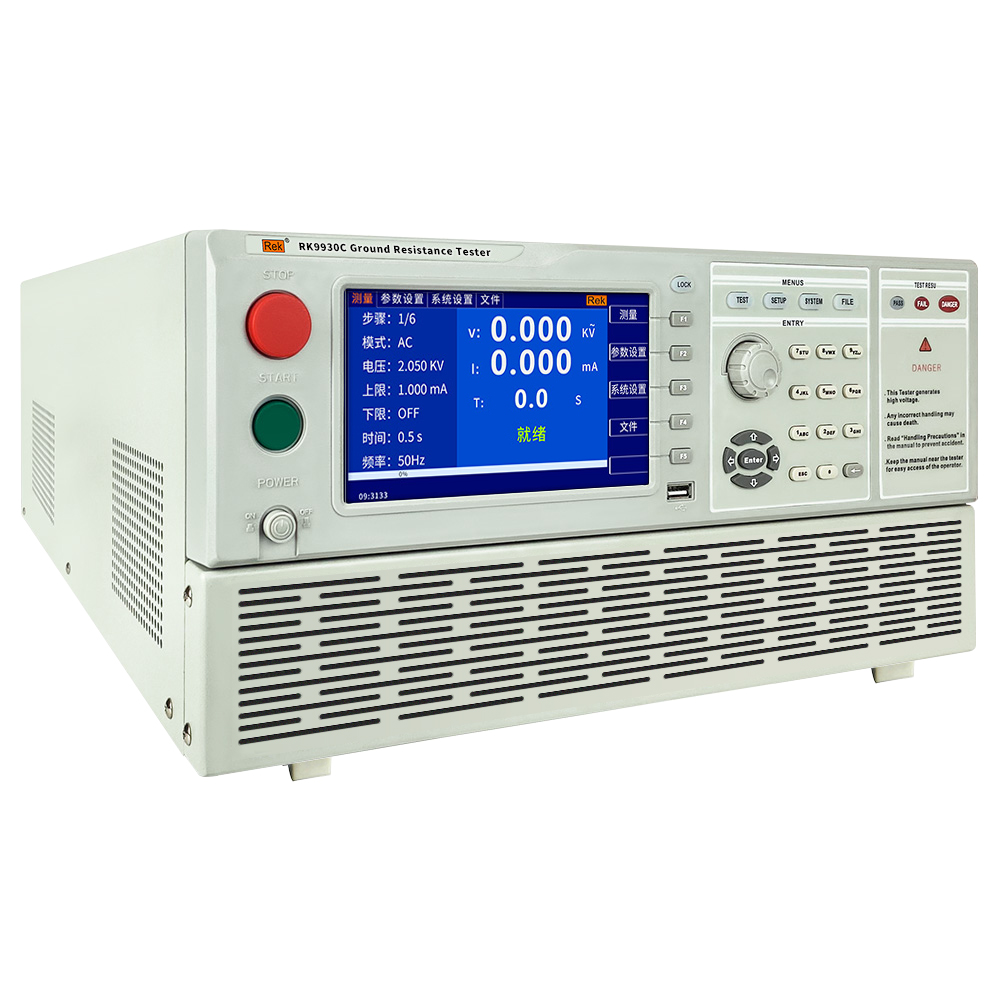

RK9930C(定制款）
电流范围：AC (3-120)A
电压范围：AC 12V Max 开路电压

邮件咨询产品手册

产品描述

技术参数

操作视频

产品附件

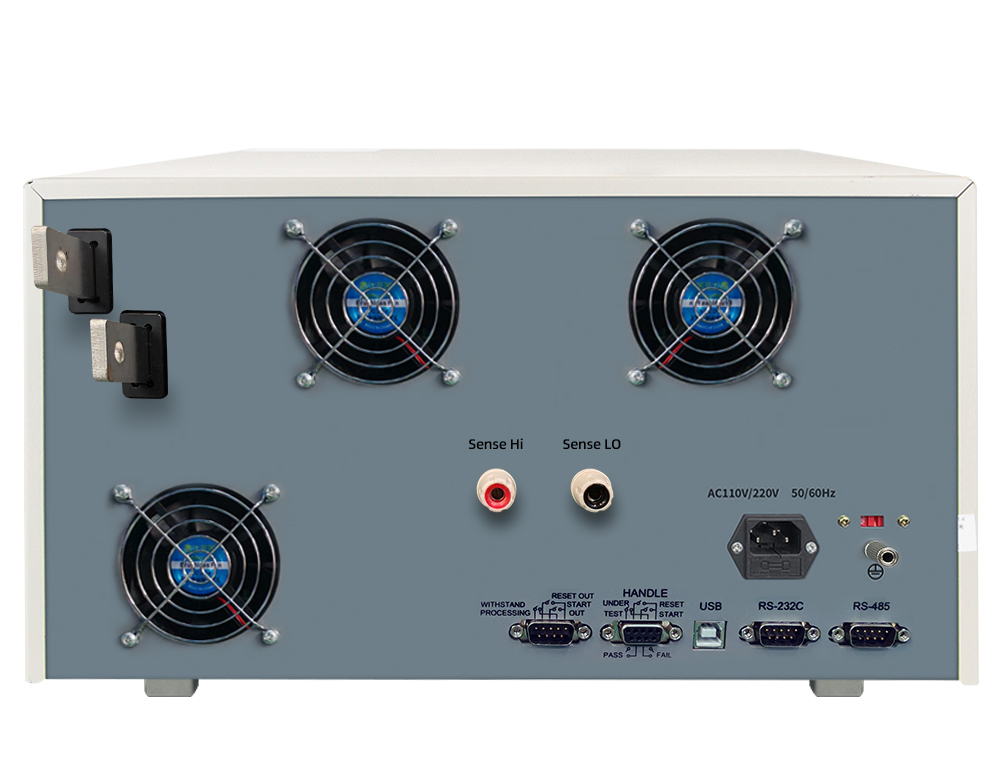

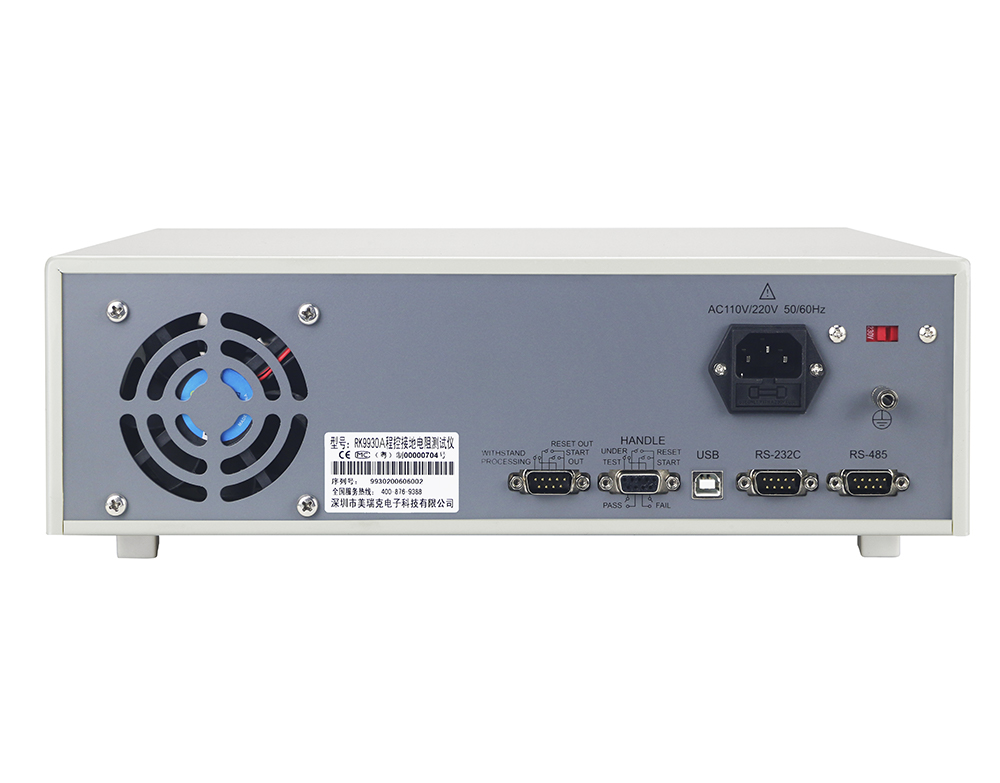

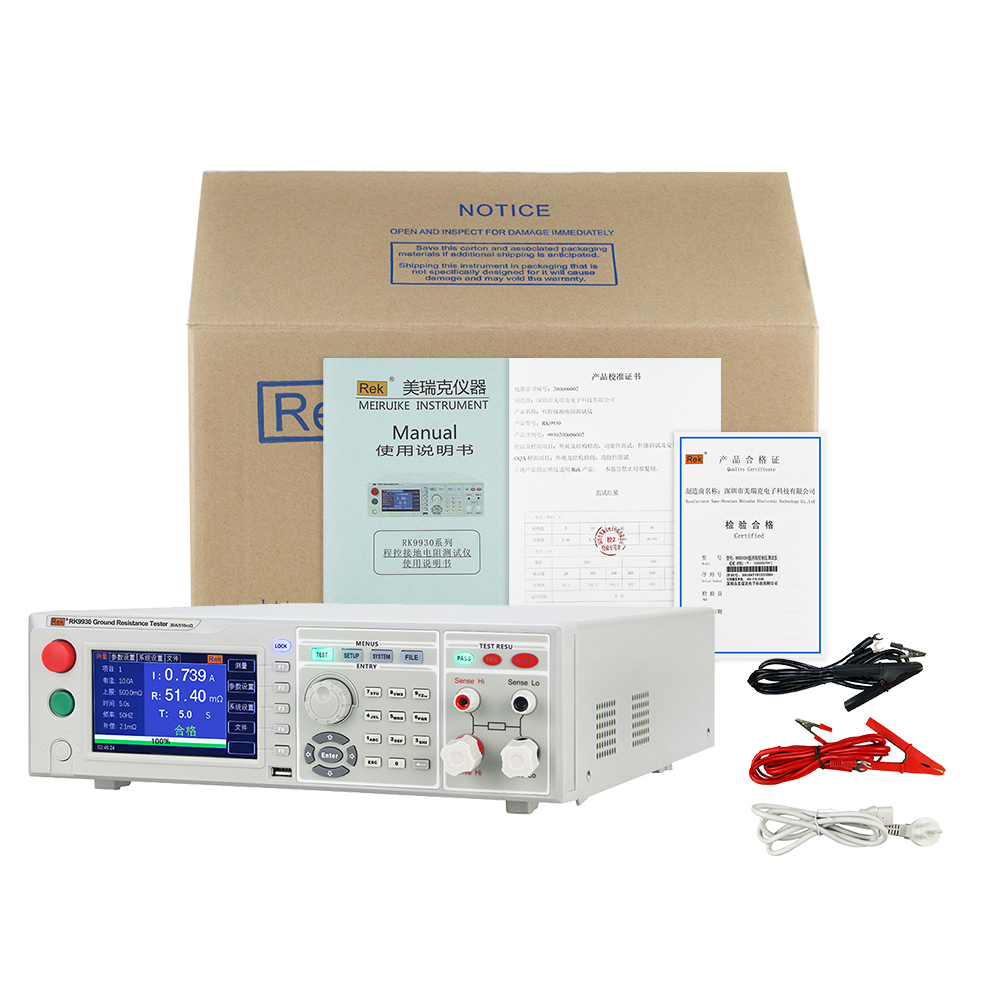

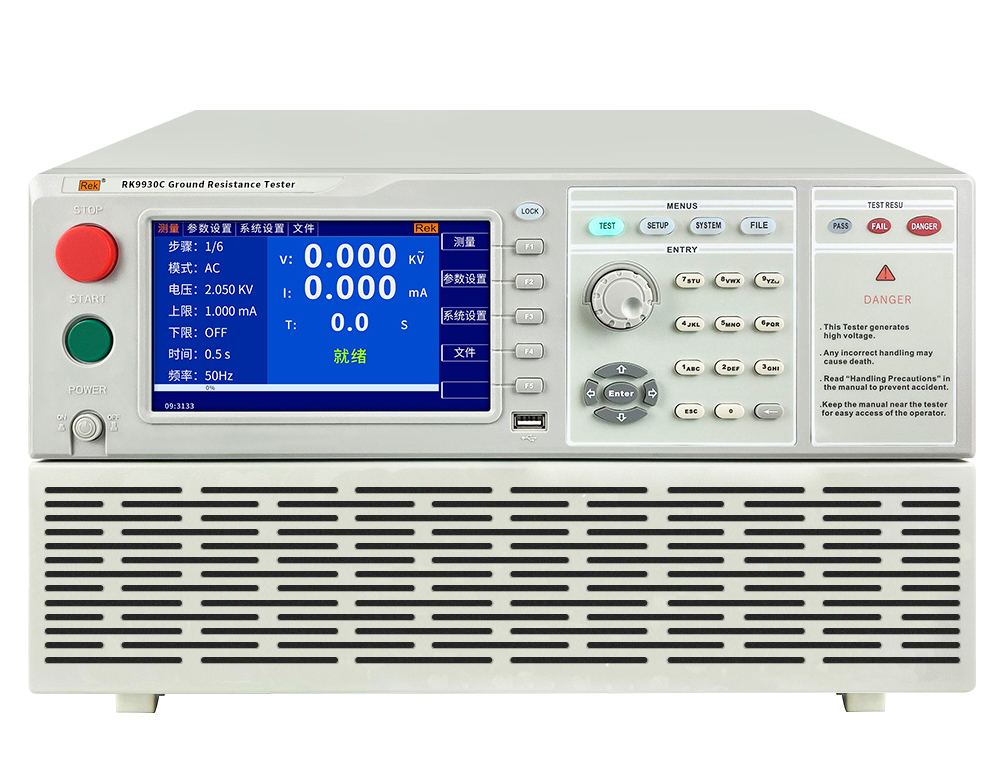

产品图片

上位机软件

尺寸图

产品介绍

RK9930系列程控接地电阻测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，输出电流采用硬件反馈、高速MCU控制技术，使输出电流稳定可靠。输出电流采用DDS+功放驱动输出，输出波形纯净失真小。能实时显示电流值和电阻值，并具有软体校准功能，配备PLC接口、RS232C、RS485、USB device、USB Host接口，可方便与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。本仪器符合IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分：通用要求UL60950、GB4943、IEC60950信息技术设备UL60065、GB8898IEC60065音频、视频及相似电子机械安全的要求IEC61010-1、GB4793.1测量、控制和实验室用电气设备的安全要求第1 部分：通用要求。

应用领域

家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等

仪器仪表：示波器、信号发生器、直流电源、开关电源等各类整机

照明电器：镇流器、道路灯、手提灯等各类灯具

电动电热器具：电钻、手枪钻、切割机、研磨机、电焊机等

性能特点

1、采用5寸液晶显示器显示，显示参数醒目、直观,采用DDS数字信号合成技术，产生精度稳定纯净、低失真的波形

2、恒流输出：输出电流稳定率范围在1%内，避免因输入电流电压不稳定及负载变化而使输出电流变化

3、具有开路报警功能。测试时间最大999.9S

4、采用四端法测量，消除接触电阻的影响

5、输出频率50Hz/60Hz可选。具有电阻上下限报警功能

6、中英文双语操作界面，适应不同用户的需求支持大容量存储，适应不同的测试应用要求

型号			RK9930	RK9930A	RK9930B	RK9930C
基本功能	屏幕尺寸		5 寸 TFT 液晶屏
	数字键		参数设置数字输入
	编码开关		参数选择及确认功能
	上下左右功能键		参数设定上下选择功能
	LOCK 键盘		防止意外修改测试条件或禁止测试条件被修改
	锁定功能
	报警功能		声讯报警

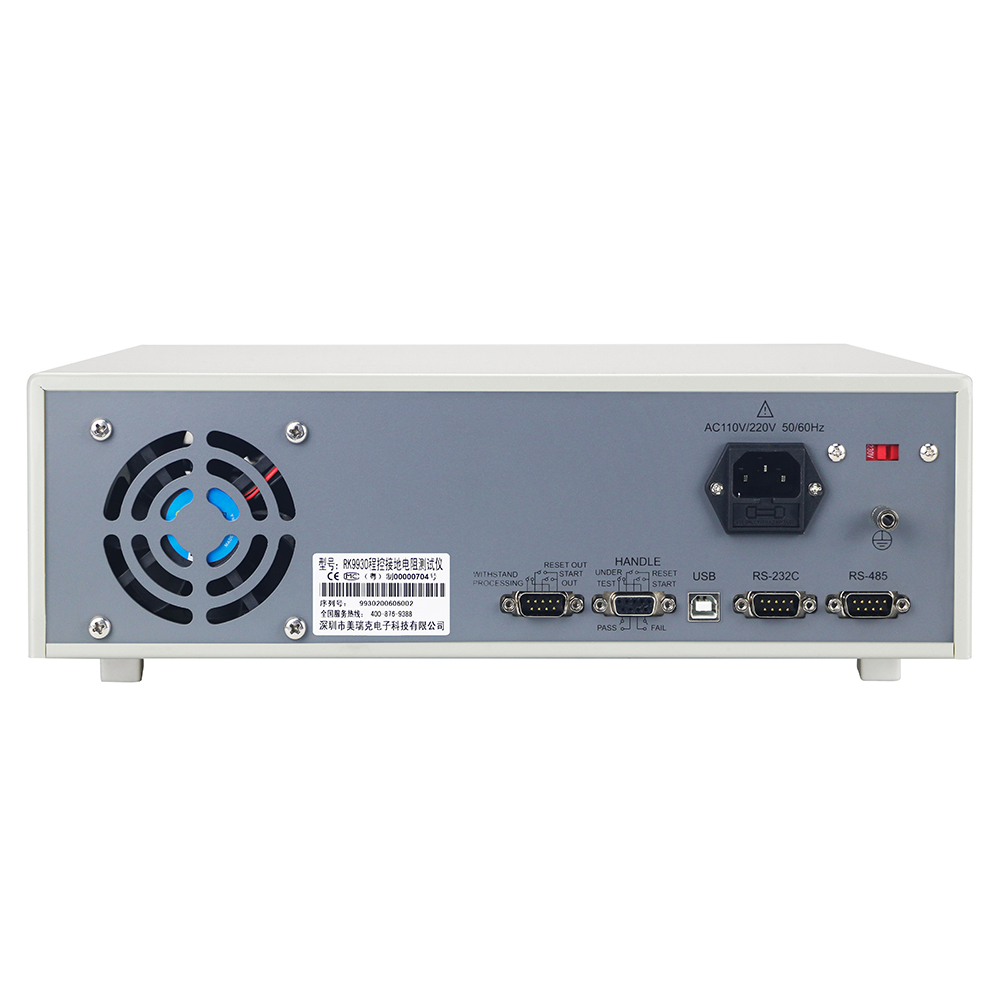

	通讯接口		RS232C、RS485、USB
	USB 接口		拷贝、复制、存储功能
	控制接口		HANDLER(PLC)
输出规格	电流	电流范围	AC (3-32)A	AC (3-45)A	AC (3-70)A	AC (3-120)A
		分辨率	10A 以上时：0.01A/step；10A 以下时：0.001A/step；
		准确度	±（2%的设定值+0.02A)
	电压	电压范围	AC 6V Max 开路电压	AC 8V Max 开路电压	AC 12V Max 开路电压
		频率	50/60Hz 可选择
		波形	正弦波
	电流表	电流表测量范围	AC (3-32)A	AC (3-45)A	AC (3-70)A	AC (3-120)A
		分辨率	10A 以上时：0.01A/step；10A 以下时：0.001A/step；
		准确度	±（2%的设定值+0.1A)
	电阻表	电阻表测量范围	0-510mΩ，输出电流3-10A；0-120mΩ，输出电流10A-30A	0-600mΩ，输出电流3-10A；0-200mΩ，输出电流 10A-30A ；0-150mΩ，输出电流30A-40A	0-600mΩ，输出电流3-15A；0-300mΩ，输出电流 15A-30A；0-100mΩ ,输出电流30A50A，0-60mΩ，输出电流50A-60A	0-600mΩ，3-15A；0-300mΩ，输出电流 15A-30A；0-80mΩ,输出电流30A-60A，0-30mΩ，输出电流60A-120A
		分辨率	10A 以上时：0.01A/step；10A 以下时：0.001A/step；			10A 以上时：0.01A/step；10A 以下时：0.001A/step；
		准确度	≦ ±（2%的读数值+1mΩ)
	计时器范围		0-999.9S，分辨率：0.1S/step，准确度：≦ ±50ms
	补偿方式		手动或自动，最大 Offset：100mΩ Max，准确度：≦ ±（2%的读数值+1mΩ)
	判定值设定电阻		0-510mΩ或 0-600mΩ，分辨率：1mΩ，准确度：≦ ±（2%的读数值+1mΩ)			0-600mΩ，分辨率：1mΩ，准确度：≦ ±（2%的读数值+1mΩ) 电流≤10A以下时，0~10mΩ无精度要求
	上限范围
	测试时间范围设定		0-999.9S，0 表示连续
工作温度、湿度			0℃-40℃，≦75%RH
电源			100V-121V，198V-242V，47.5-63Hz
重量			12.15KG	12.9KG	12.85KG	35KG
标配配件			RS232转USB连接线、USB转方口连接线、接地测试夹、电源线、RS232串口连接线、上位机（官网下载）			RK-12(120A)测试线、电源线、RS232串口连接线、RS232转USB连接线、USB转方口连接线、RK260003A测试线、RK00048测试线、上位机（官网下载）
选配配件（整套）			RK00031、RK301接地点检盒、RK00070串口选件LAN网口			RS485转USB连接线、RK00031、RK101W接地点检盒、RK00070串口选件LAN网口

RK9930/A/B程控接地电阻测试仪产品附件

型号	图片	类型	概述

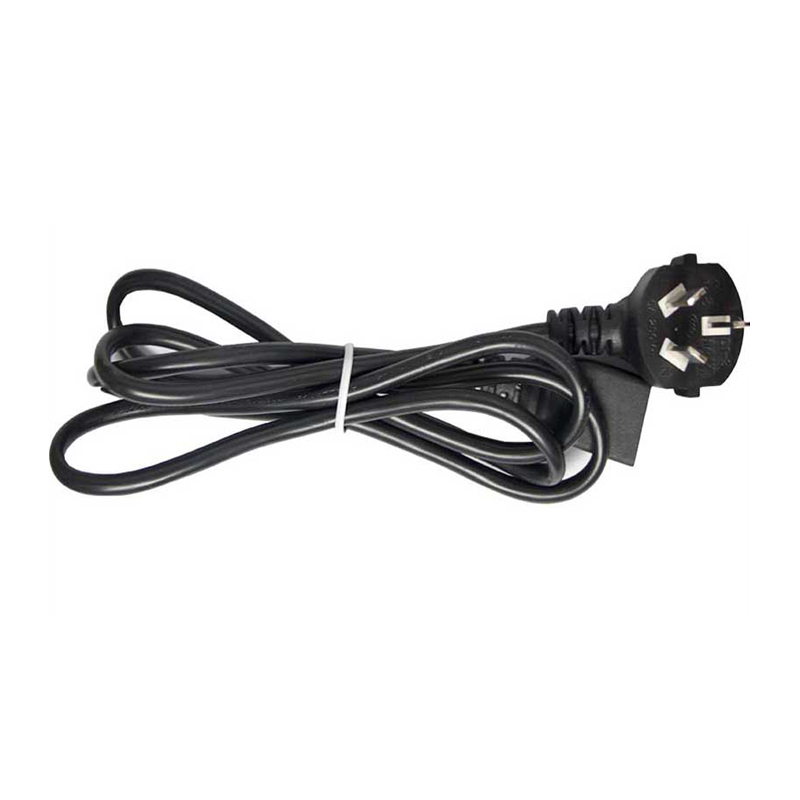

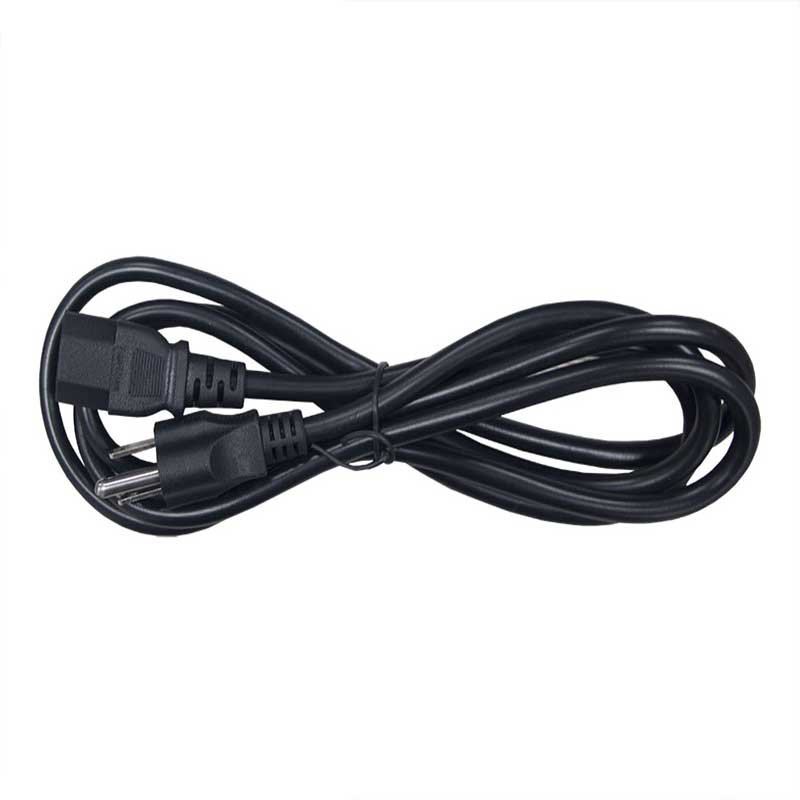

RK00004		标配	仪器标配电源线，可单独购买。

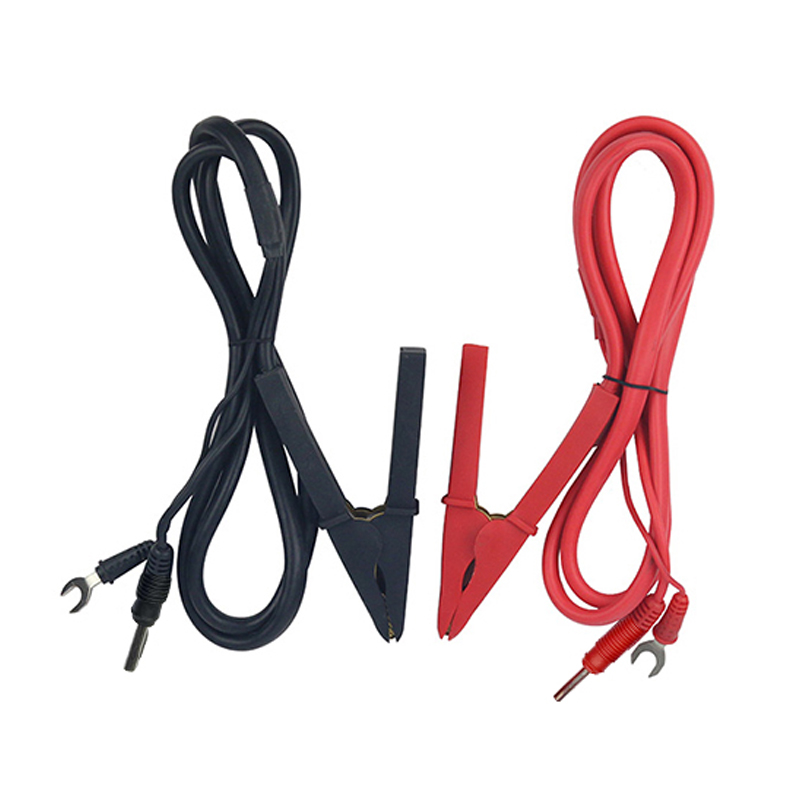

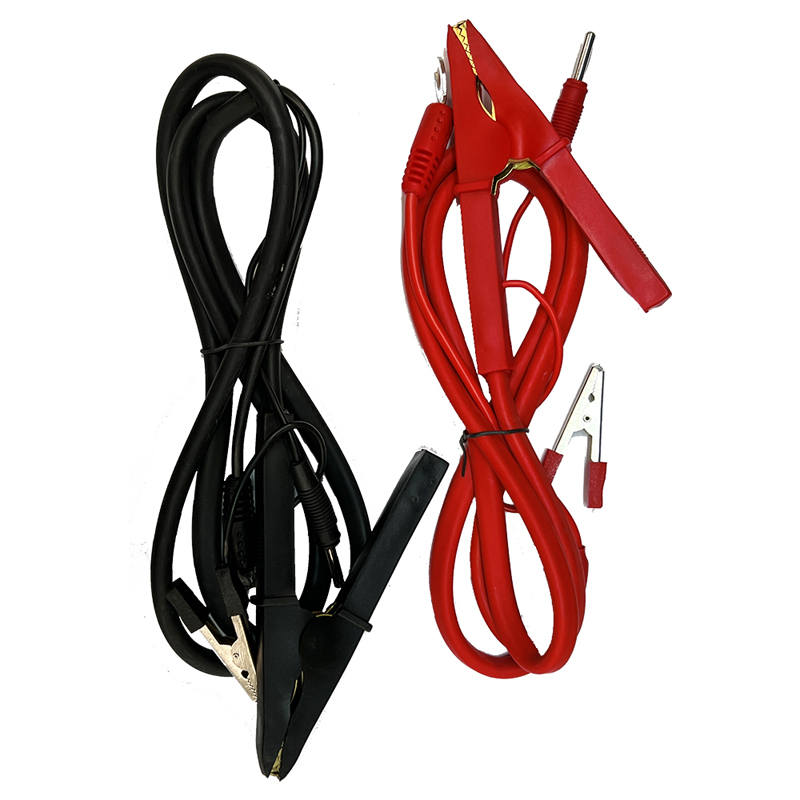

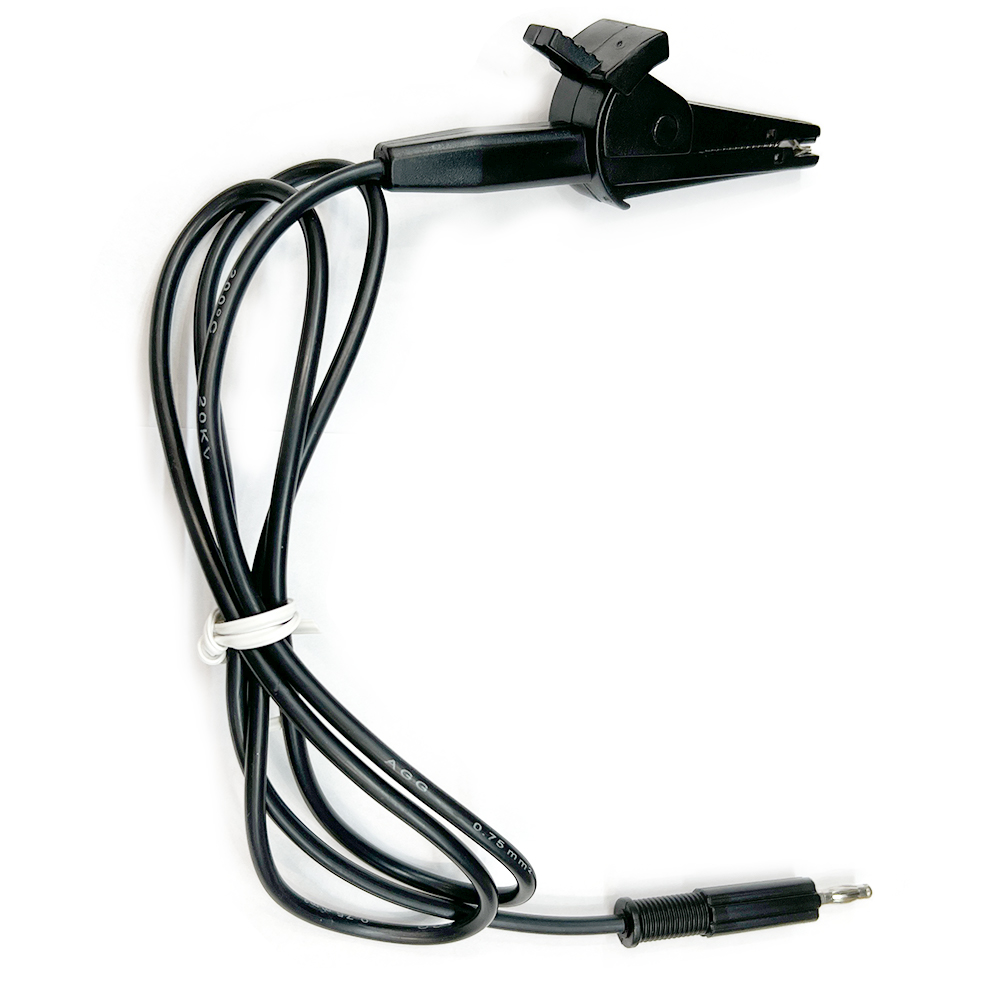

RK-12(30A)		标配	仪器标配接地测试线，可单独购买。




RK-12-1（70A）		标配	仪器标配接地测试线，可单独购买。

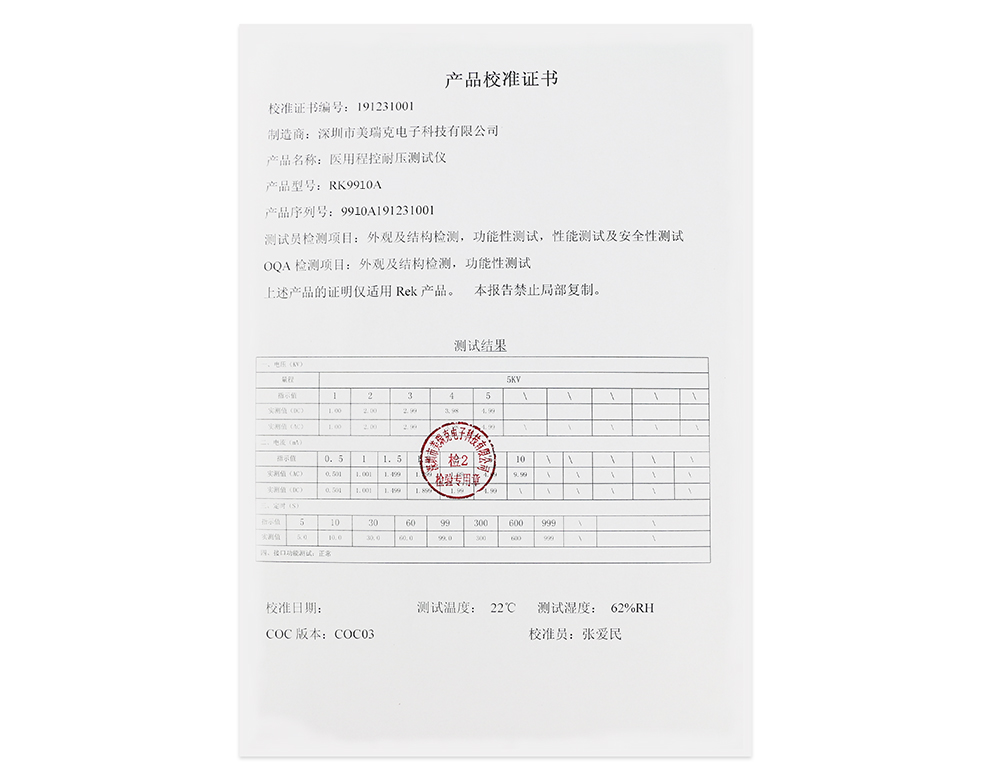

出厂校准证书		标配	仪器标配产品校准证书。



说明书	官网产品页下载	标配	仪器标配产品使用说明书。



合格证保修卡		标配	仪器标配合格证及保修卡。

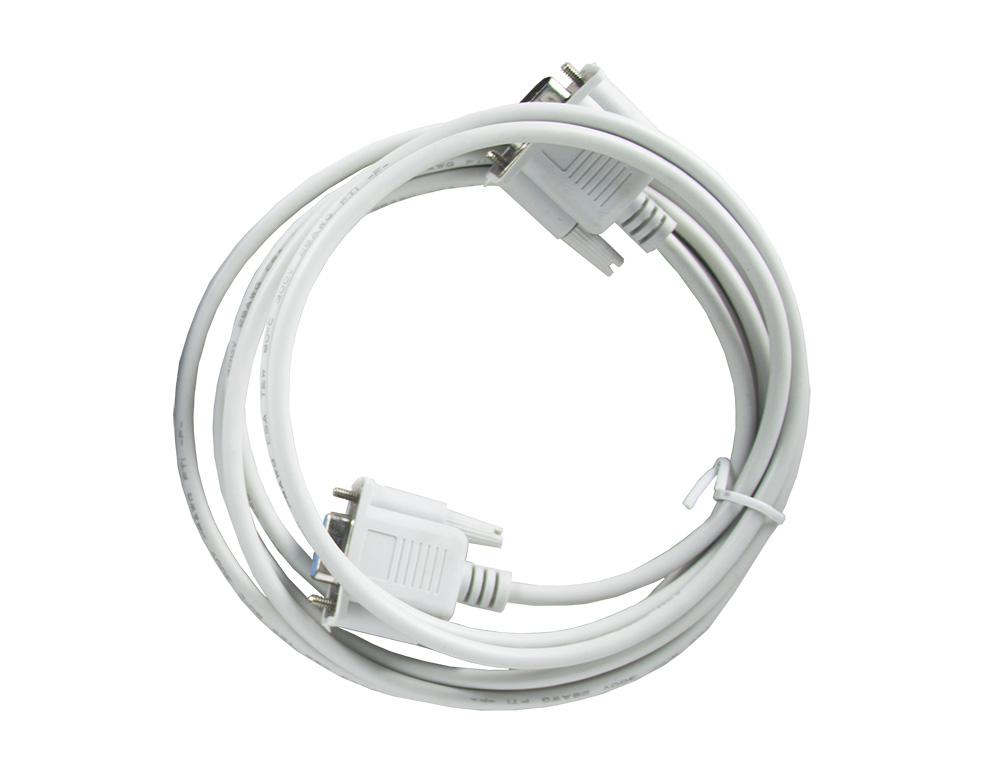

RS232串口连接线		标配	仪器标配RS232串口连接线。

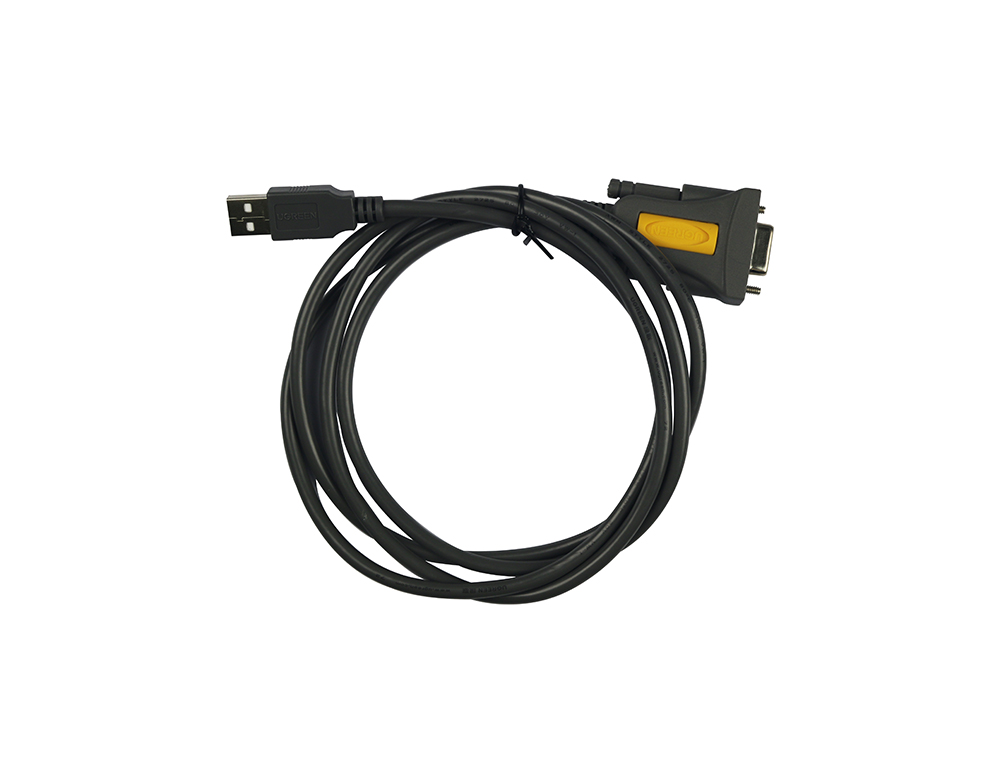

RS232转USB连接线		标配	仪器选配RS232转USB连接线(上位机)。

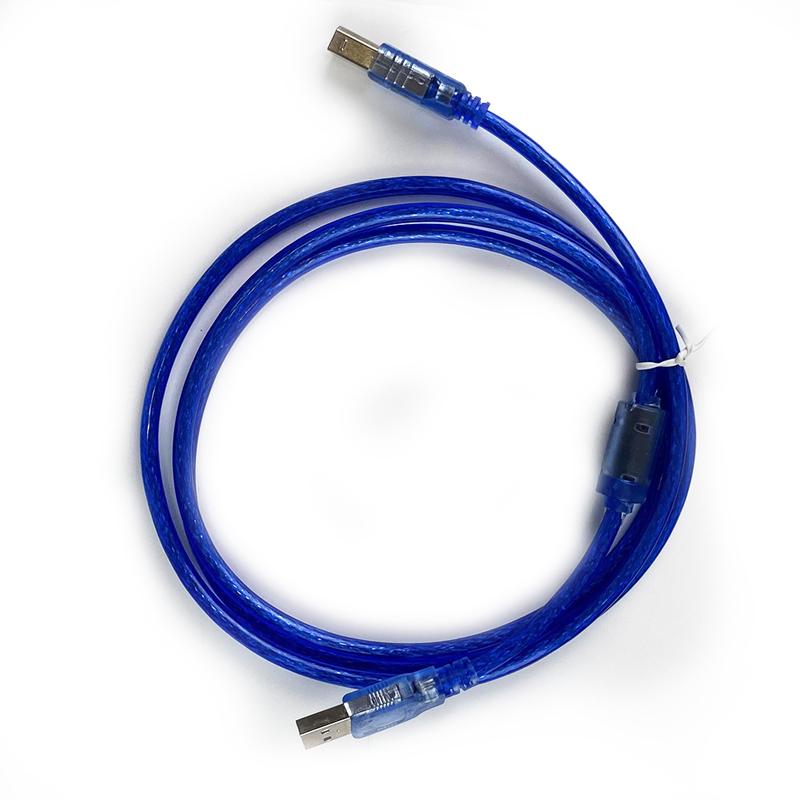

USB转方口连接线		标配	USB转方口连接线（上位机）。

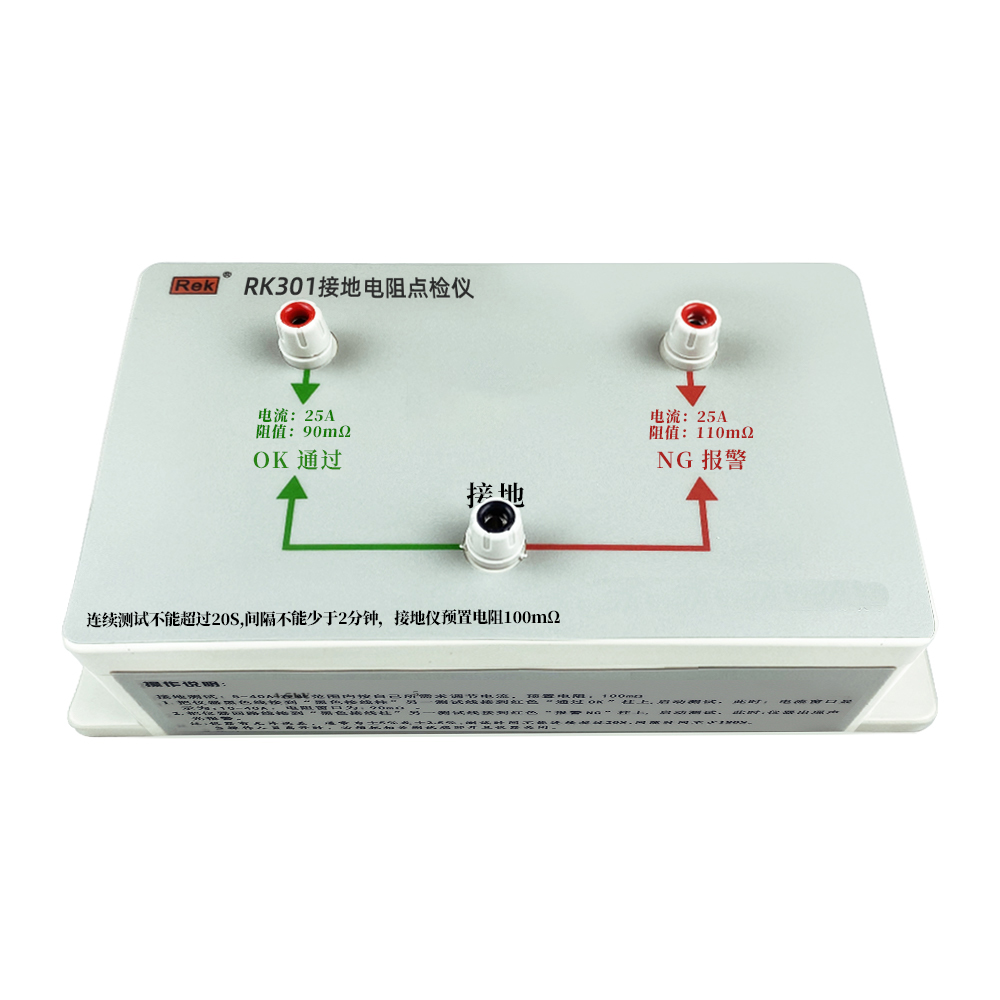

RK301系列点检盒		选配	详情见附件点检仪

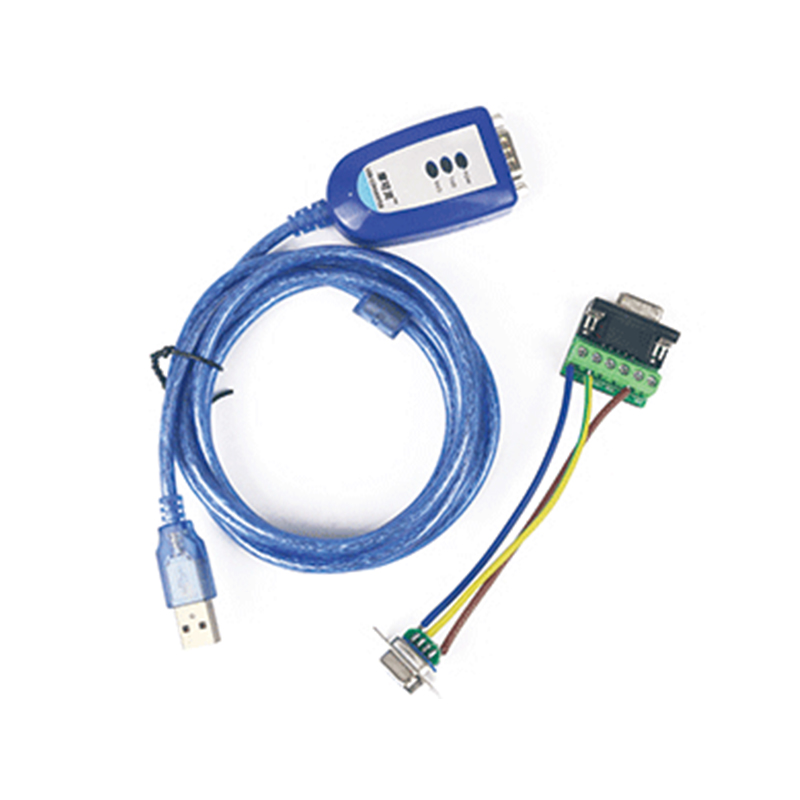

RK00031		选配	仪器选配USB转485线

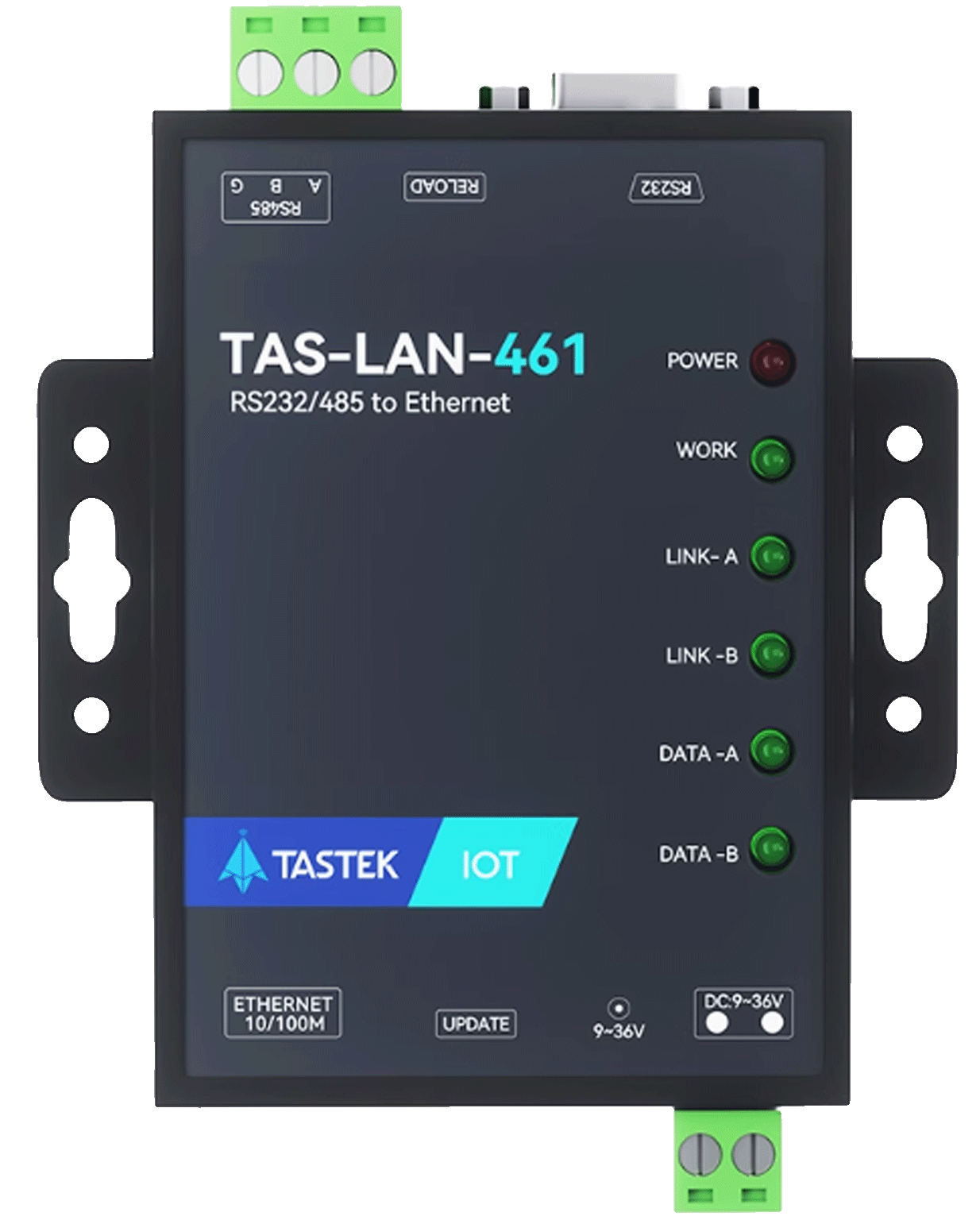

RK00070		选配	仪器选配串口选件LAN网口

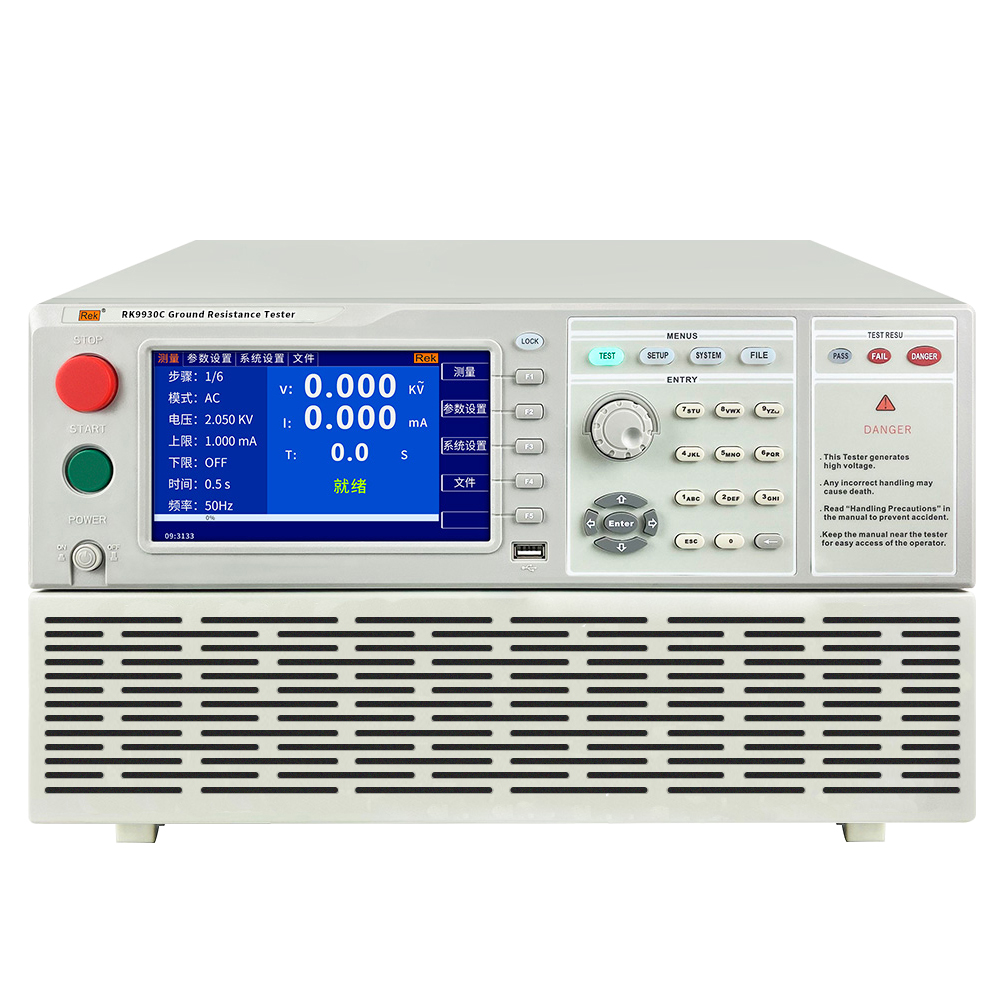

RK9930C程控接地电阻测试仪产品附件

型号	图片	类型	概述
RK00004		标配	仪器标配电源线，可单独购买。
RK-12(30A)		标配	仪器标配接地测试线，可单独购买。
RK26003A		标配	仪器标配测试线，可单独购买。
RK00048		标配	仪器标配测试线，可单独购买。
出厂校准证书		标配	仪器标配产品校准证书。
上位机	官网产品页下载	标配	仪器标配上位机软件。
说明书	官网产品页下载	标配	仪器标配产品使用说明书。
合格证保修卡		标配	仪器标配合格证及保修卡。
RS232串口连接线		标配	仪器标配RS232串口连接线。
RS232转USB连接线		标配	仪器选配RS232转USB连接线(上位机)。
USB转方口连接线		标配	USB转方口连接线（上位机）。
RK101W系列点检盒		选配	详情见附件点检仪
RK00031		选配	仪器选配USB转485线
RK00070		选配	仪器选配串口选件LAN网口

RK9930/RK9930A/RK9930B程控接地电阻测试仪上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQSyJZjlK

RK9930/RK9930A/RK9930B程控接地电阻测试仪MODBIS软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQCT8qWxo

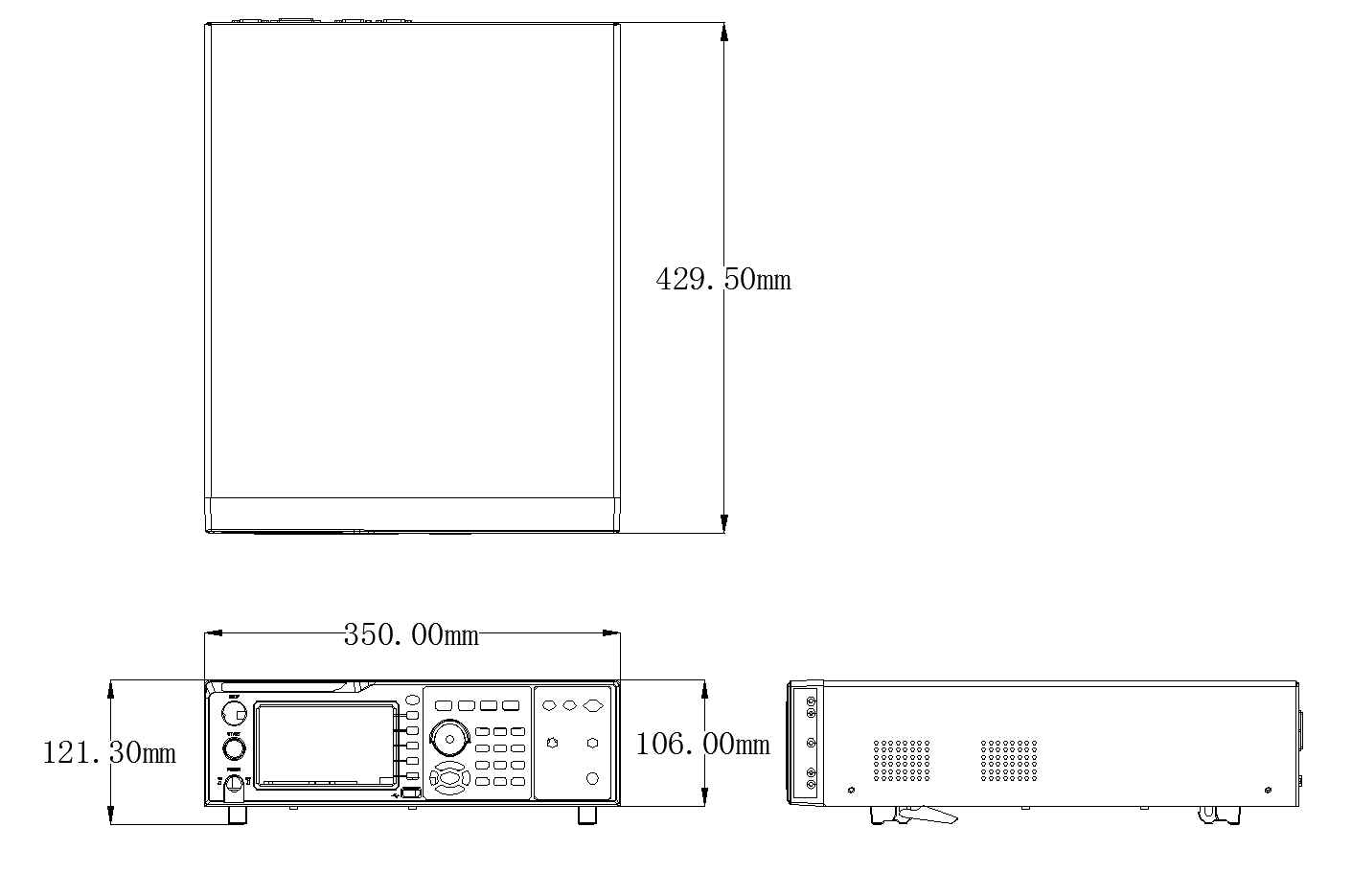

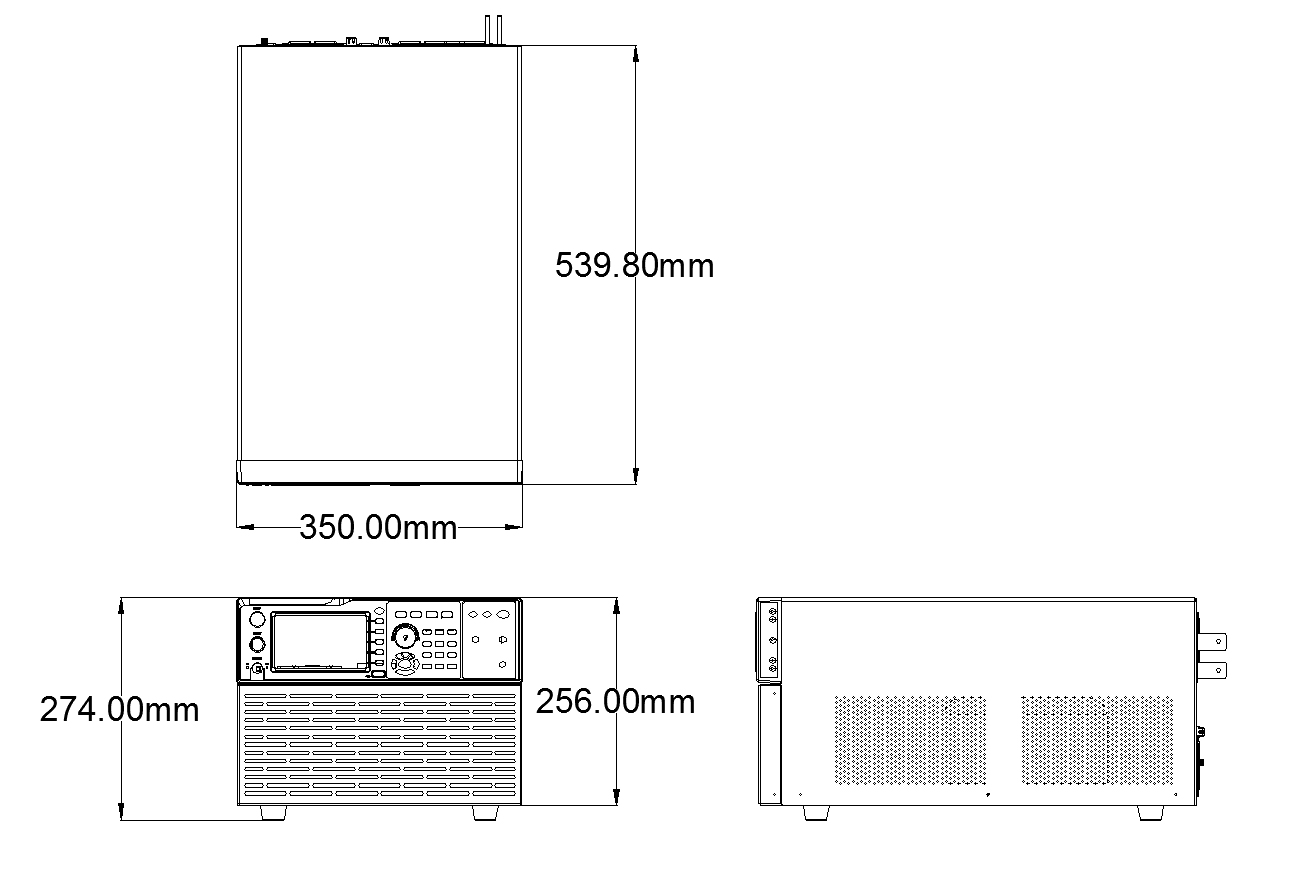

RK9930/RK9930A/RK9930B程控接地电阻测试仪三视尺寸图
