RK9920-4C/RK9920-8C/RK9920-16C/RK9920-32C交直流耐压绝缘测试仪
RK9920-4C:4路绝缘电压测试:0.05KV-1.00KV 0.1MΩ-100GΩ
RK9920-8C: 8路绝缘电压测试:0.05KV-1.00KV 0.1MΩ-100GΩ
RK9920-16C:16路耐压测试:输出电AC:0.05kV~5.00kV ±2%
RK9920-32C: 32路耐压测试:输出电AC:0.05kV~5.00kV ±2%
产品描述
4C/8C技术参数
16C/32C技术参数
操作视频
产品附件

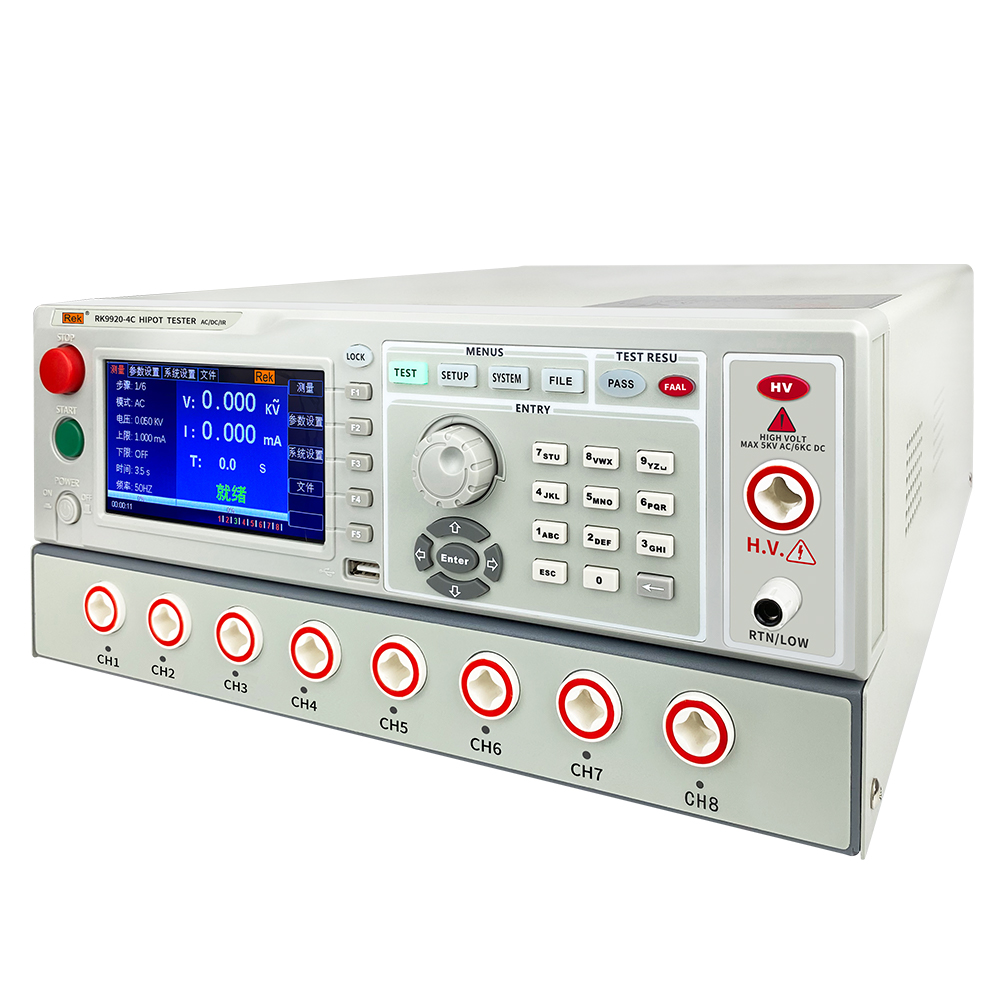

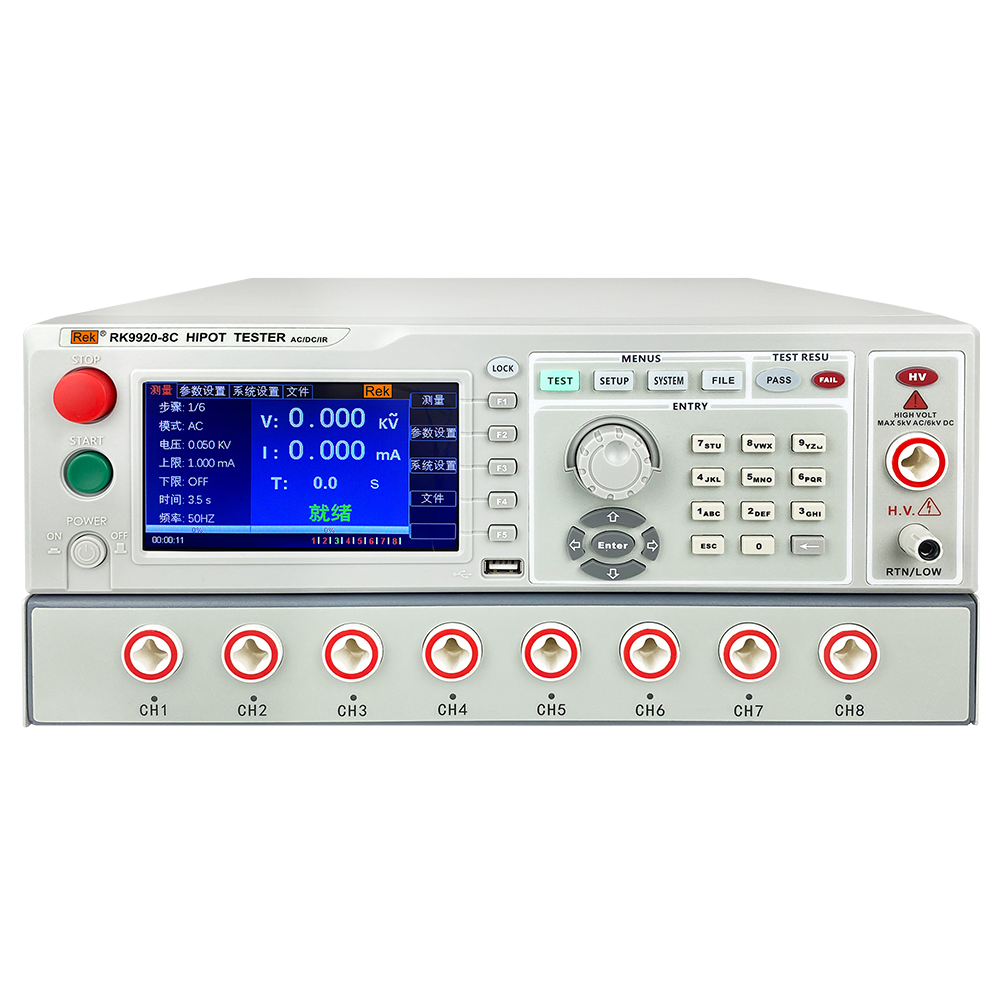

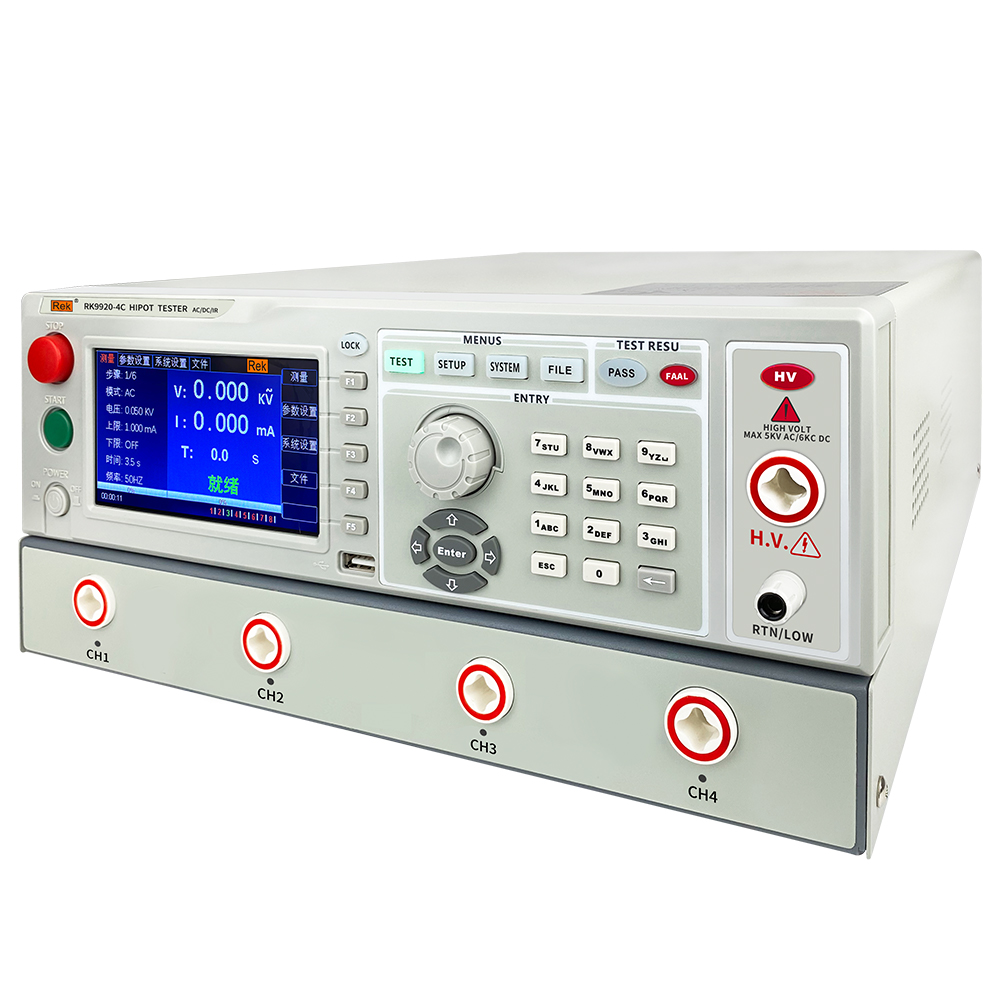

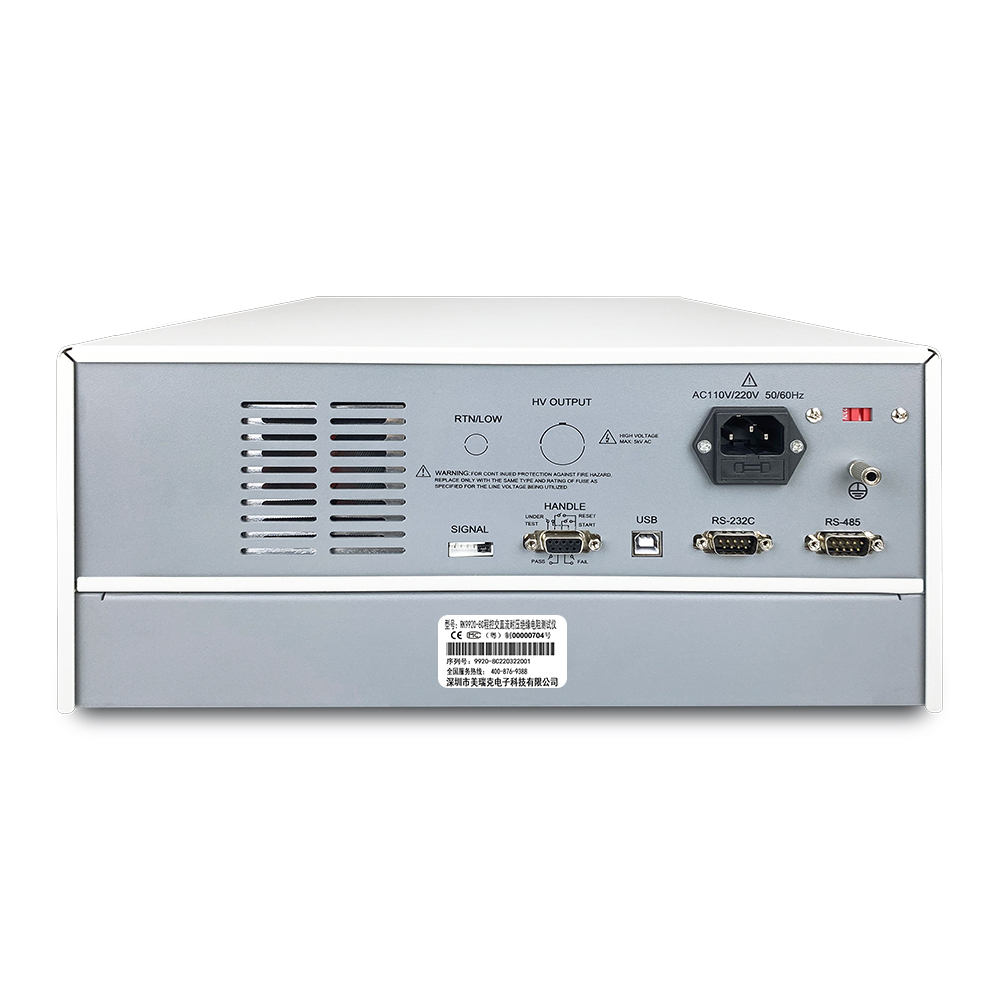

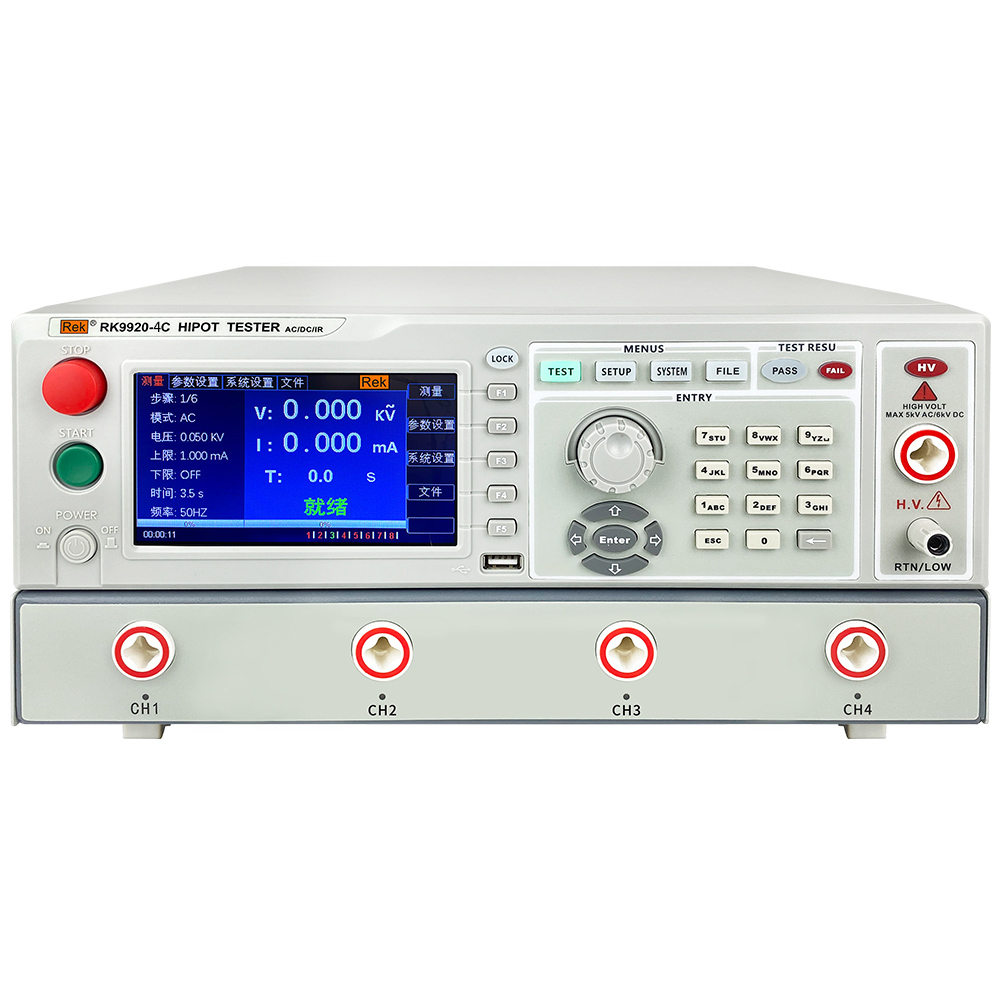

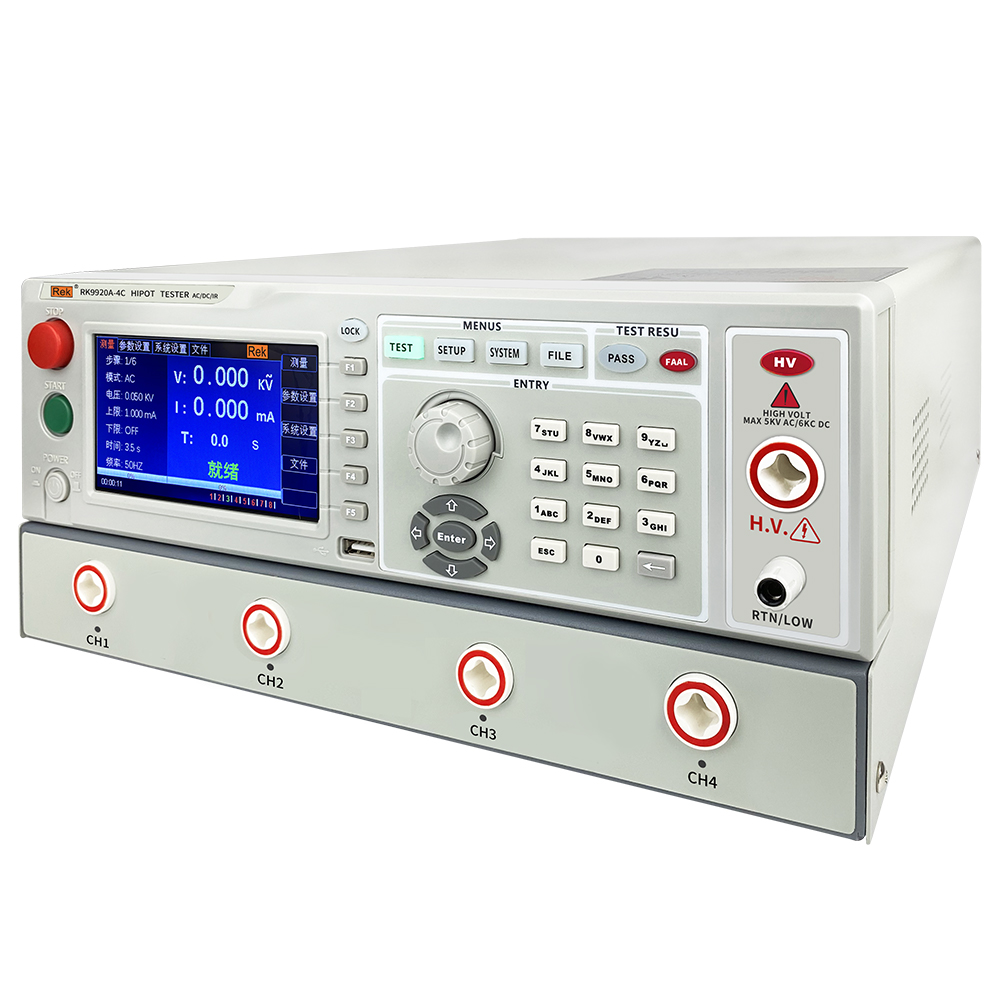

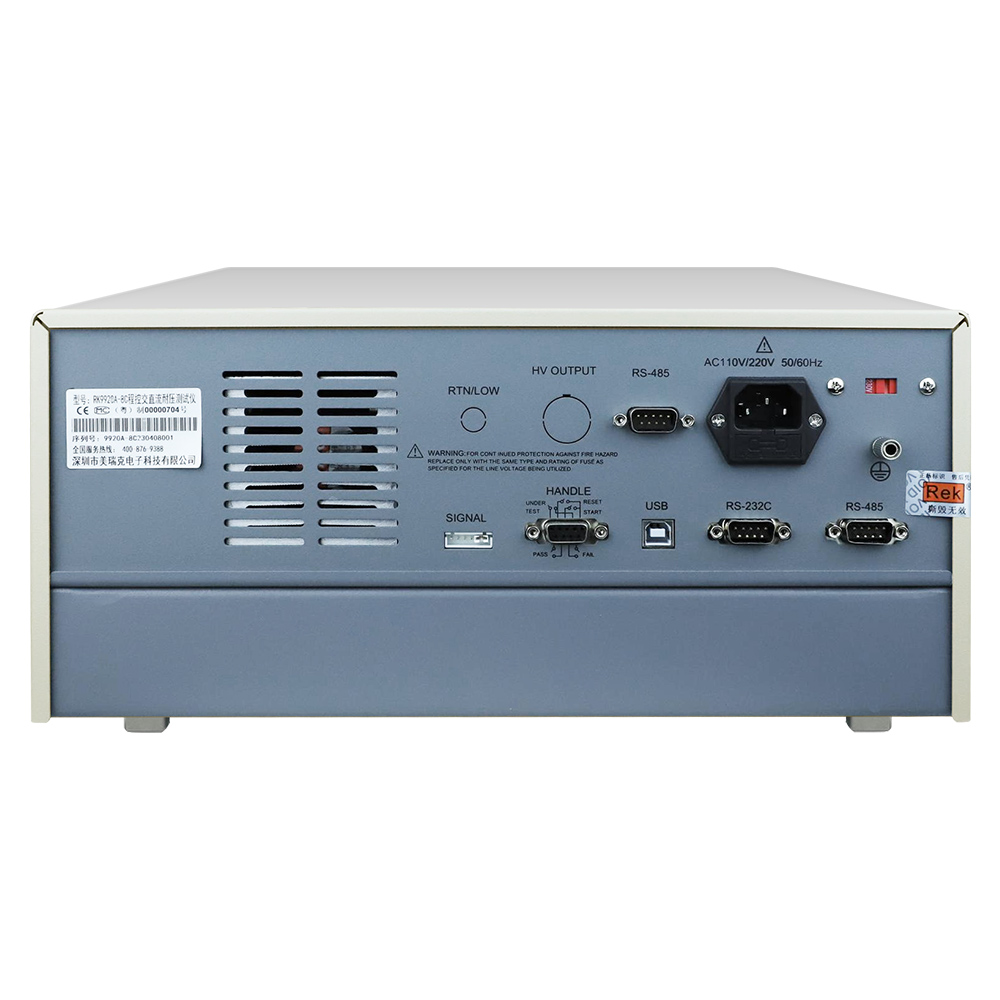

4C/8C产品图

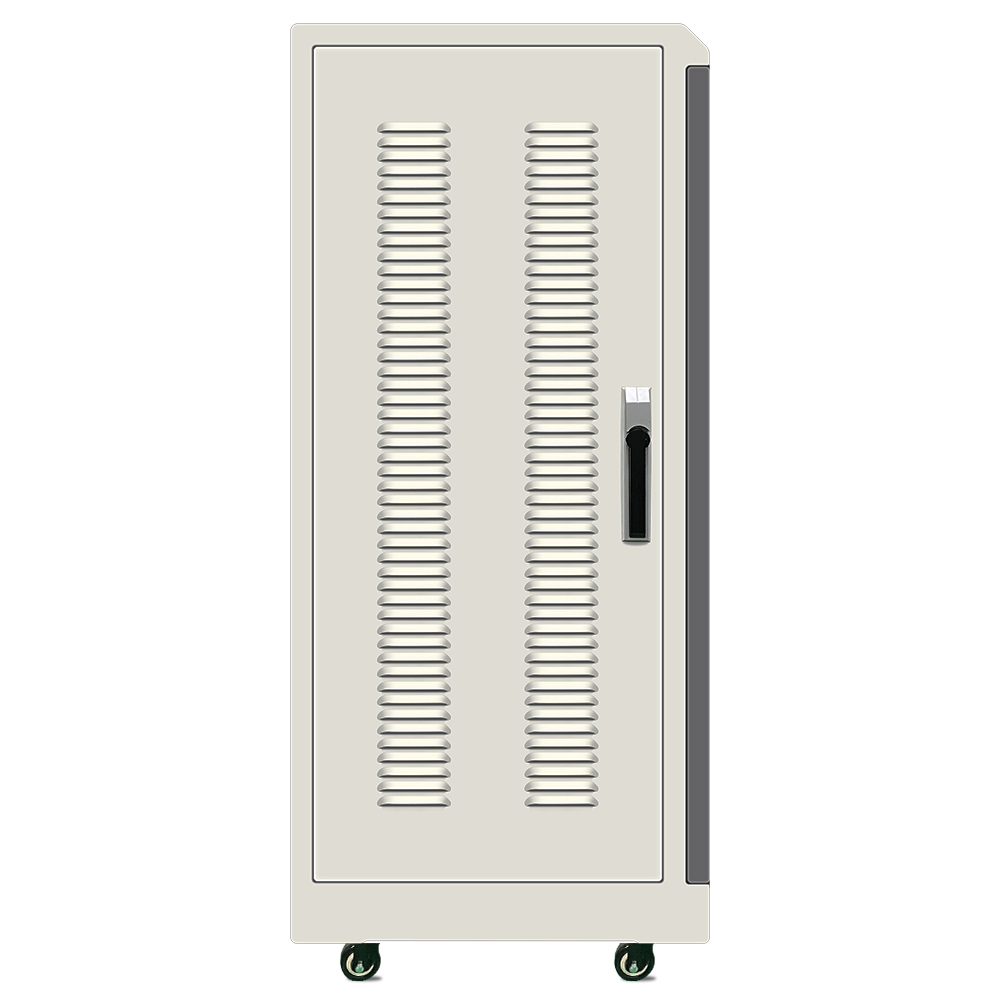

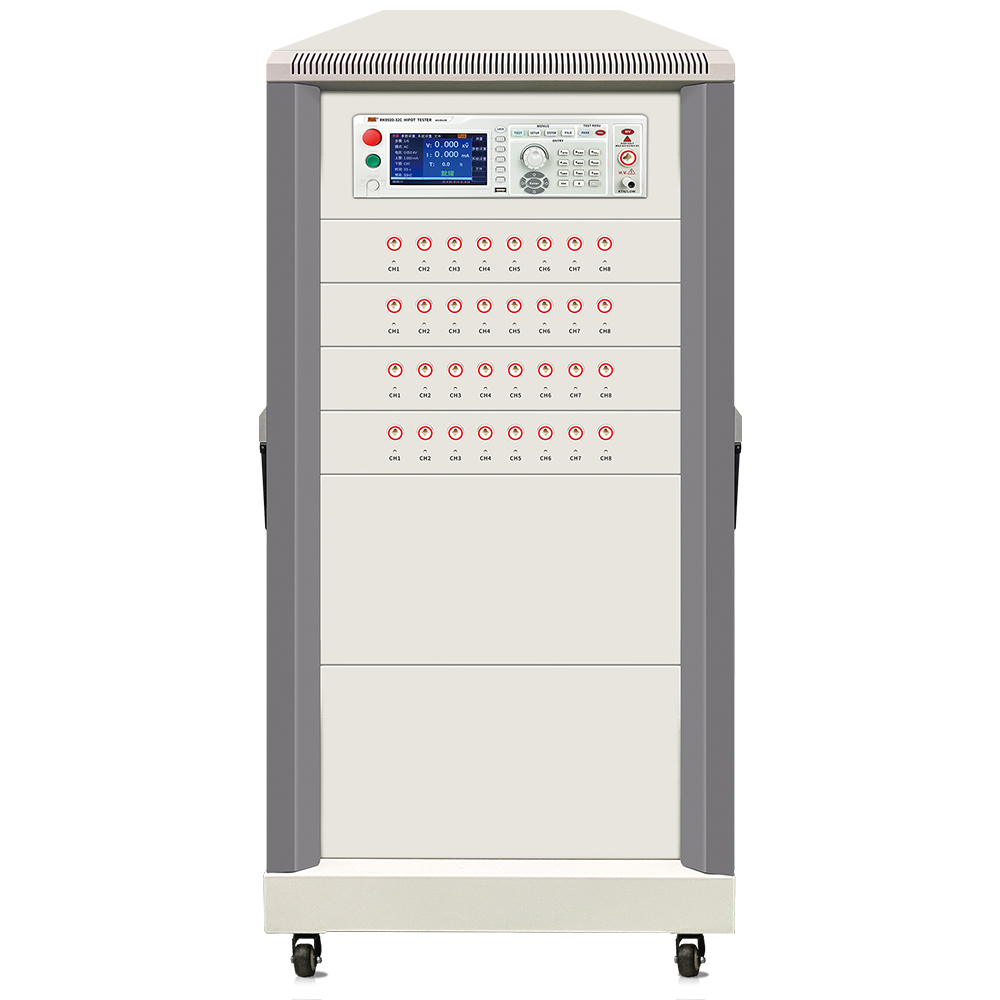

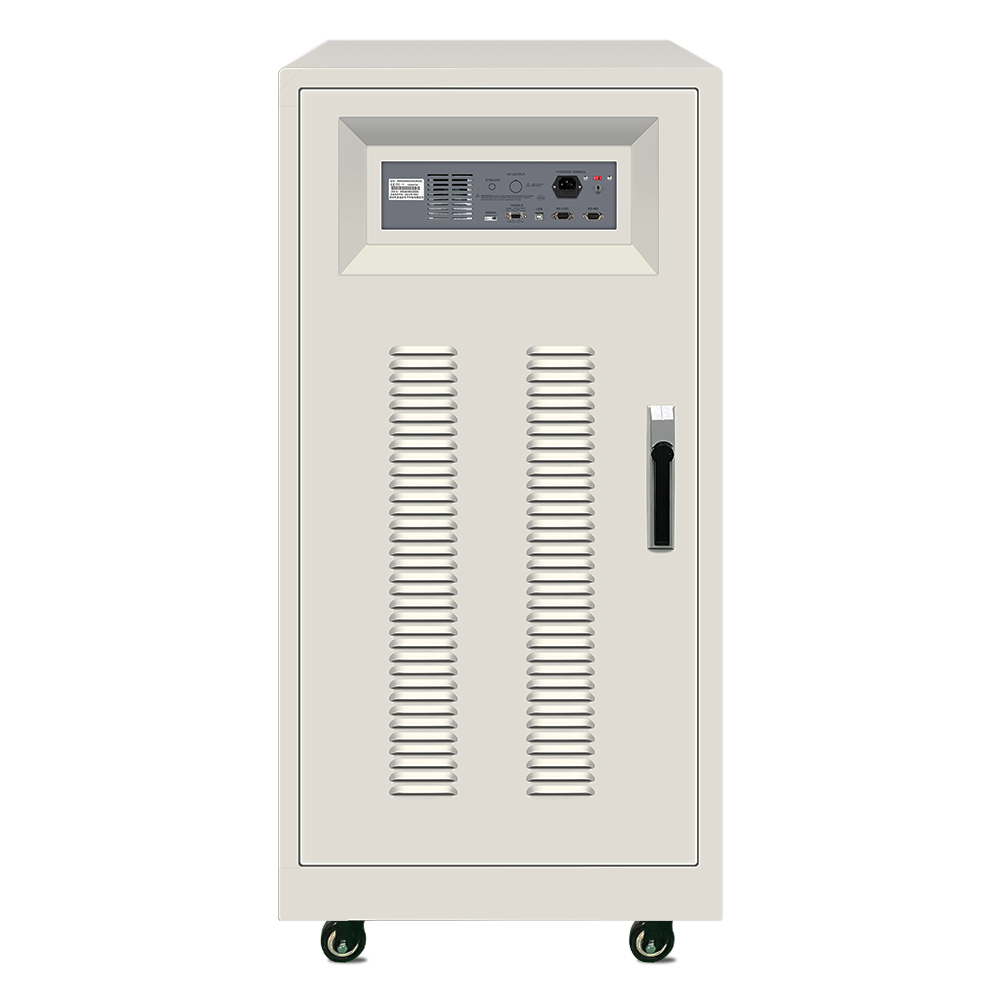

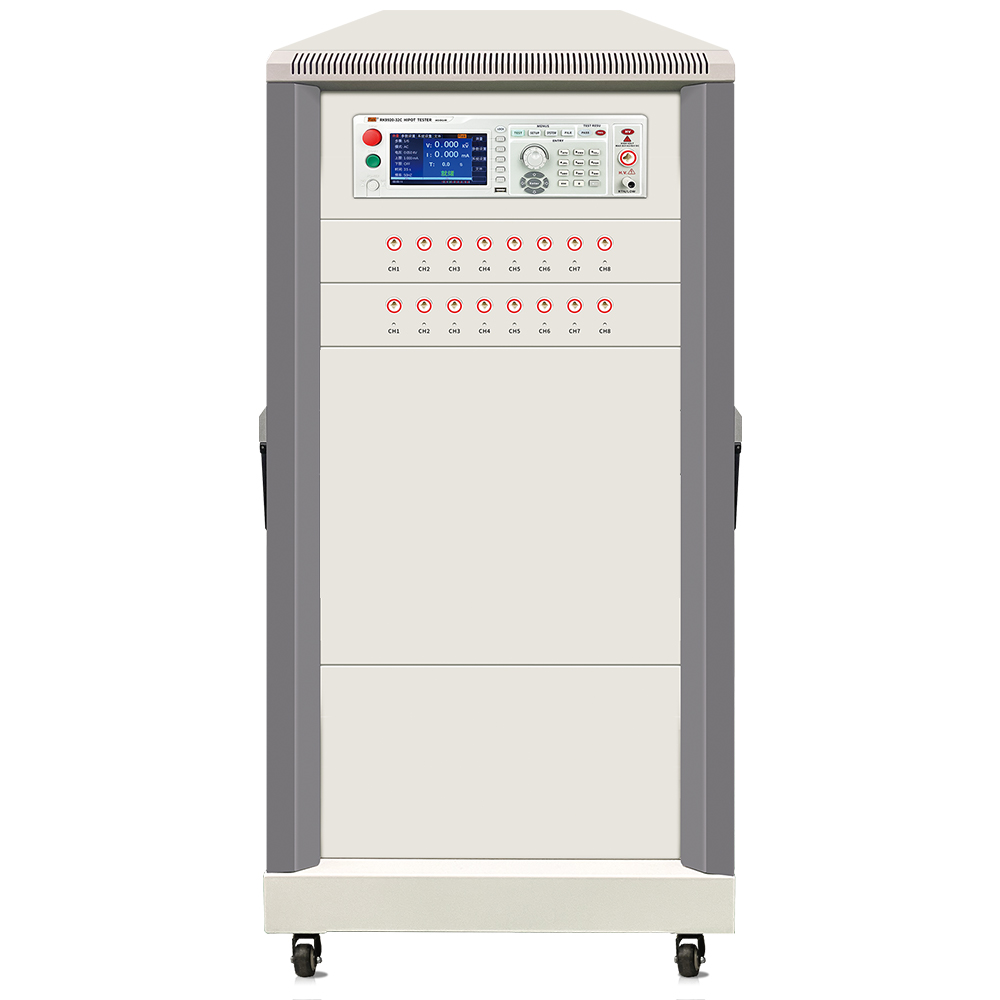

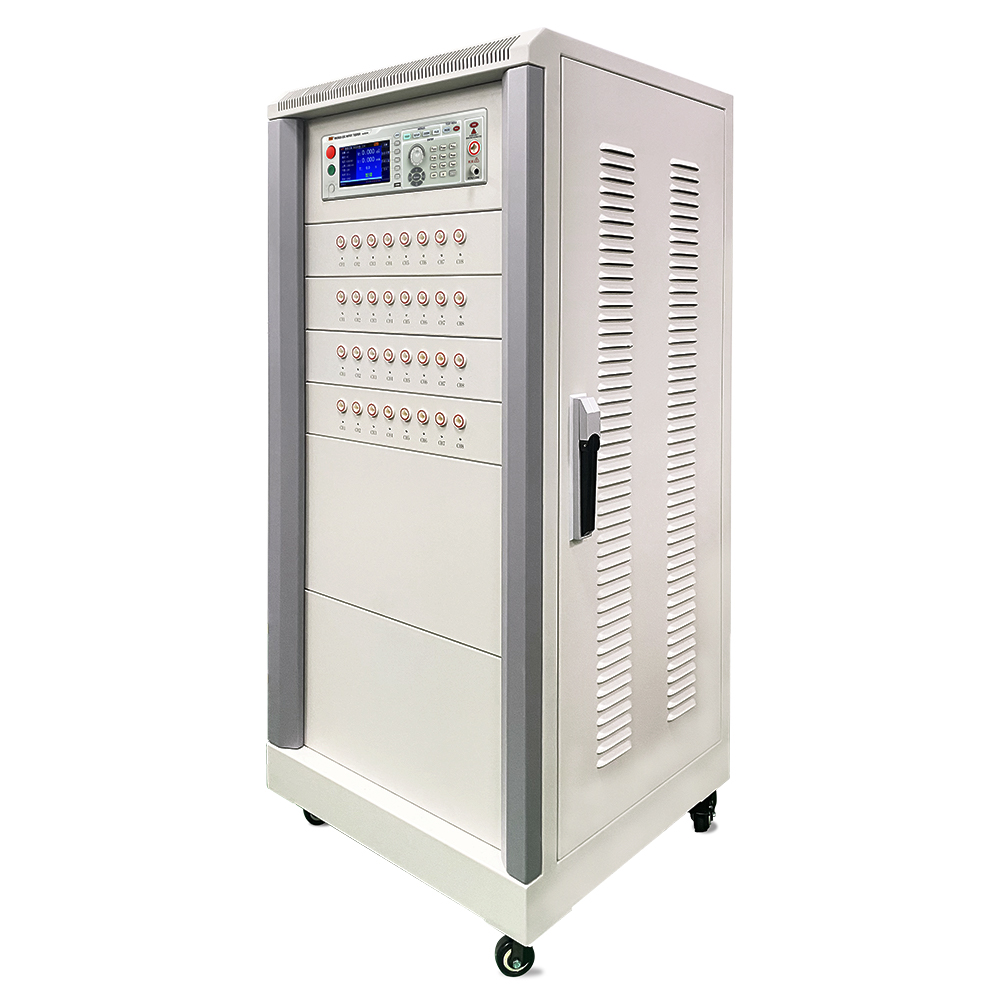

16C/32C产品图

产品介绍

本系列程控耐压测试仪是采用高速MCU和大规模数字电路设计的高性能的安规测试仪,其输出电压的大小,输出电压的上升、下降。输出电压的频率安全由MCU控制,能实时显示击穿电流和电压值,并具有软件校准功能,配备PLC接口、RS232C、RS485、USB device、USB Host接口,可方便与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。

IEC60335-1、GB4706.1、UL60335-1 家用和类似用途电器的安全第一部分:通用要求UL60950、GB4943、IEC60950 信息技术设备UL60065、GB8898、IEC60065 音频、视频及相似电子器械安全要求IEC61010-1、GB4793.1 测量、控制和实验室用电气设备的安全要求 第1部分:通用要求


应用领域

自动化系统测试、 家用电器、变压器、电机、电气设备、电热器具、照明行业、新能源汽车、电子元器件整机进行安规综合测量


性能特点

1、480×272点,5寸TFT-LCD显示

2、快速放电和电弧侦测功能

3、增强的人体保护功能:触电保护功能

4、自带4路(RK9920-4C)、8路(RK9920-8C)自带16路(RK9920-16C)、32路扫描接口(RK9920-32C)

5、可存储测试步骤,测试模式可任意组合

6、999.9秒内任意设定的电压上升时间、测试时间,针对 绝缘电阻有可随意设定测试等待时间

7、全新的操作界面和人性化的面板设计

8、锁键盘功能

型号

RK9920-4C

RK9920-8C

RK9920A-4C

RK9920A-8C

扫描接口

4路

8路

4路

8路

耐压测试

输出电压

AC

0.05kV-5.00kV ±2%

DC

0.05kV-6.00kV ±2%

电流测试范围

AC

0 — 20mA ±(2%读数+5个字)

DC

0 — 10mA ±(2%读数+5个字)

快速放电

测试结束后自动放电(DCW)

绝缘电阻测试

输出电压 (DC)

0.05kV-5.0kV ±(1%+5个字)

电阻测试范围

≥500v  0.10MΩ-1.0GΩ  ±5%
1.0G-50.0 GΩ ±10%
50.0 GΩ-100.0 GΩ±15%
<500V 0.10MΩ-1.0GΩ ±10%
1.0GΩ-10.0GΩ 无精度要求

/

放电功能

测试结束后自动放电

电弧侦测

测量范围

AC/DC

1mA-20mA

一般参数

电压上升时间

0.1S~999.9S

测试时间设定

0.2S~999.9S

电压下降时间

0.1S~999.9S

等待时间(IR)

0.2S~999.9S

时间精度

±(1%+0.1S)

接口

Handler、RS232、RS485、USB DEVICE、USB HOST

工作温度、湿度

10℃~40℃,≤90%RH

电源要求

90~121V AC(60Hz)或198~242V AC(50Hz)

功耗

400VA

标配

RK00001电源线、线材接口转接驱动光碟、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口线、RK8N+高压棒、连接线RK00006、16G U盘(说明书)、RK26003A测试仪、RK26003B测试线

选配

RK00031 USB转RS485母串口线工业级 连接线长1.5米 上位机

重量(净重)

19.35KG

19.75KG

19.35KG

19.75KG

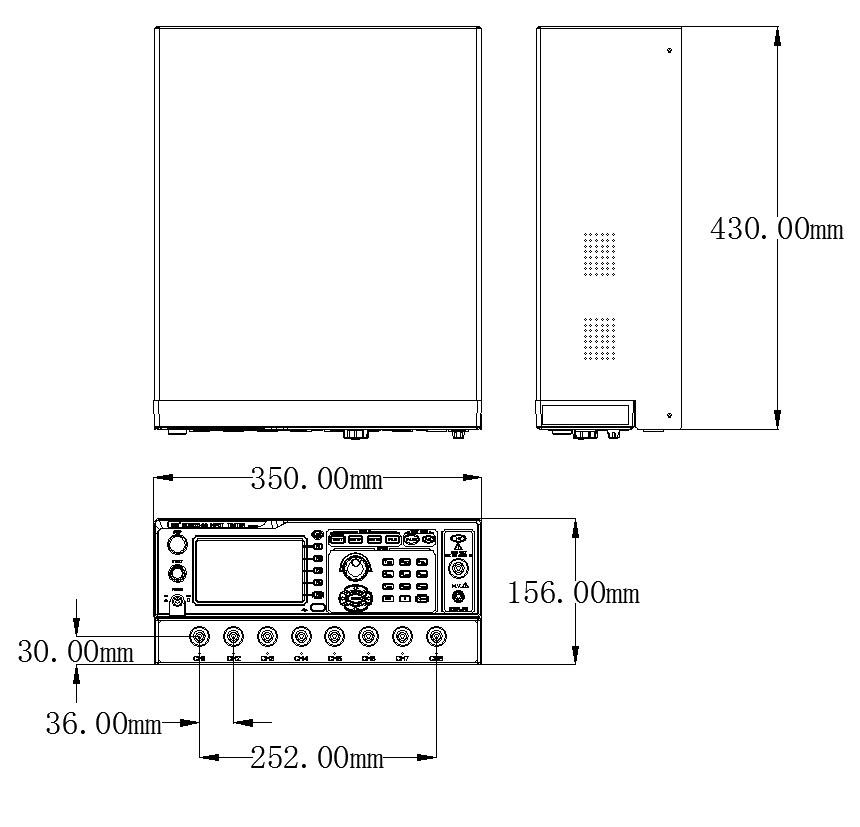

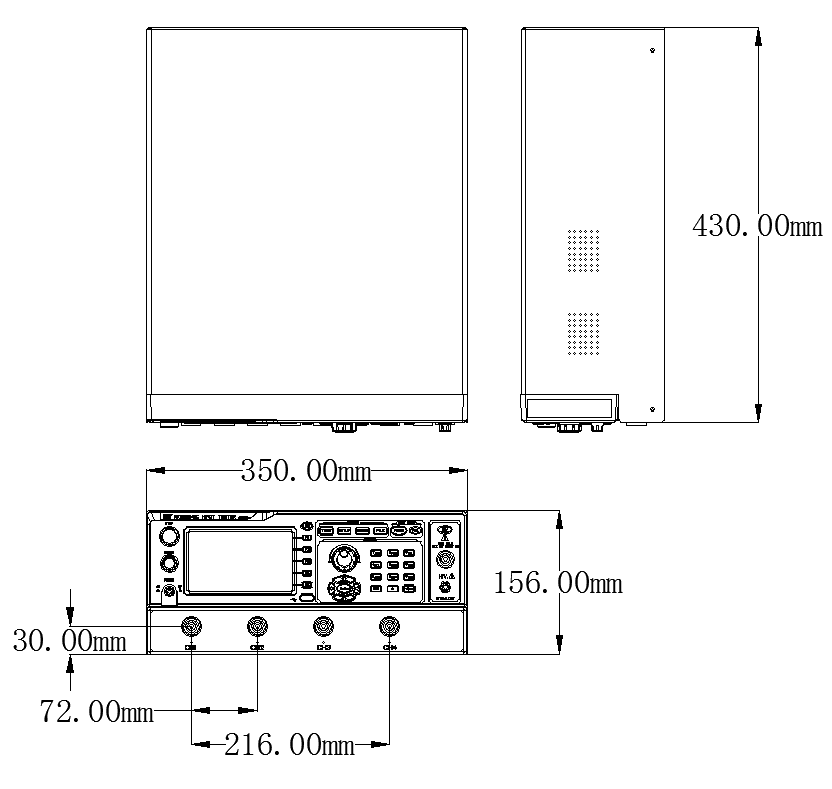

尺寸(H×D×L)

174mm×450mm×352mm









机型

RK9920-16C

RK9920-32C

扫描接口

16路

32路

耐压测试

输出电压

AC

0.05kV~5.00kV        ±2%

DC

0.05kV~6.00kV        ±2%

电流测试范围

AC

0~20mA ±(2%读数+5个字)

DC

0~10mA ±(2%读数+5个字)

快速放电

测试结束后自动放电(DCW)

绝缘电阻测试

输出电压(DC)

0.05kV~5.0kV ±(1%+5个字)

电阻测试范围

0.1MΩ-100.0GΩ

电阻测试精度

≥500v  0.10MΩ-1.0GΩ  ±5% 1.0G-50.0 GΩ

±10% 50.0 GΩ-100.0 GΩ±15%

<500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ 无精度要求

放电功能

测试结束后自动放电

电弧侦测

测量范围

AC

1~20mA

DC

1~20mA

一般参数

电压上升时间

0.1~999.9S

测试时间设定(AC/DC)

0.2~999.9S

电压下降时间

0.1~999.9S

等待时间(IR)

0.2~999.9S

时间精度

±1%+0.1S

接口

HANDLER接口、RS232C接口、RS485接口、USB接口、U盘接口

工作温度

10℃~40℃,≤90%RH

电源要求

90~121V AC(60Hz)或198~242V AC (50Hz)

功耗

400VA

体积(D×H×W)

500mm×1300mm×550mm

重量(净重)

78.18KG

选配附件

RK00031 USB转RS485母串口线工业级 连接线1.5米长、上位机

随机标配附件

电源线RK00001、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、16G U盘(说明书)、线材接口转接驱动光碟、RK26003A测试线、RK26003B测试线、    RK8N+高压棒



型号


类型

概述

RK8N+

标配

仪器标配十字无控高压棒,可单独购买。

RK26003A×数量根据产品型号

标配

仪器标配耐电压测试夹,可单独购买。

RK00002

标配

仪器标配RS232串口连接线,可单独购买。

RK26003B

标配

仪器标配耐压接地夹,可单独购买。

RS232转USB连接线

标配

仪器标配RS232串口连接线,可单独购买。

USB转方口连接线

标配

仪器选配USB转方口连接线(上位机)。

合格证保修卡

标配

仪器标配合格证及保修卡。

出厂校准证书

标配

仪器标配产品校准证书。

说明书

标配

仪器标配产品使用说明书。

上位机软件

购机时如有选配

选配

仪器选配16G U盘(含上位机软件)。

RK00001

选配

仪器标配国标电源线,可单独购买。
