交流耐压测试电压精度:±(1%+0.2%满量程)
直流耐压测试最大输出功率:120W ( 6.000kV/20mA)
绝缘测试输出电压设定:0.050kV ~ 5. 000kV 解析度: 1V volts/Step
接地电阻电流范围:(3.0-32.0)A
电流精度:± ( 1%读值+0.2A)
功率电压范围:30.0V~300.0V
泄漏电流电压范围:30.0V~300.0V
低压启动电压精度:±(1%读值+2V)
低压启动电压范围:30.0V~300.0V

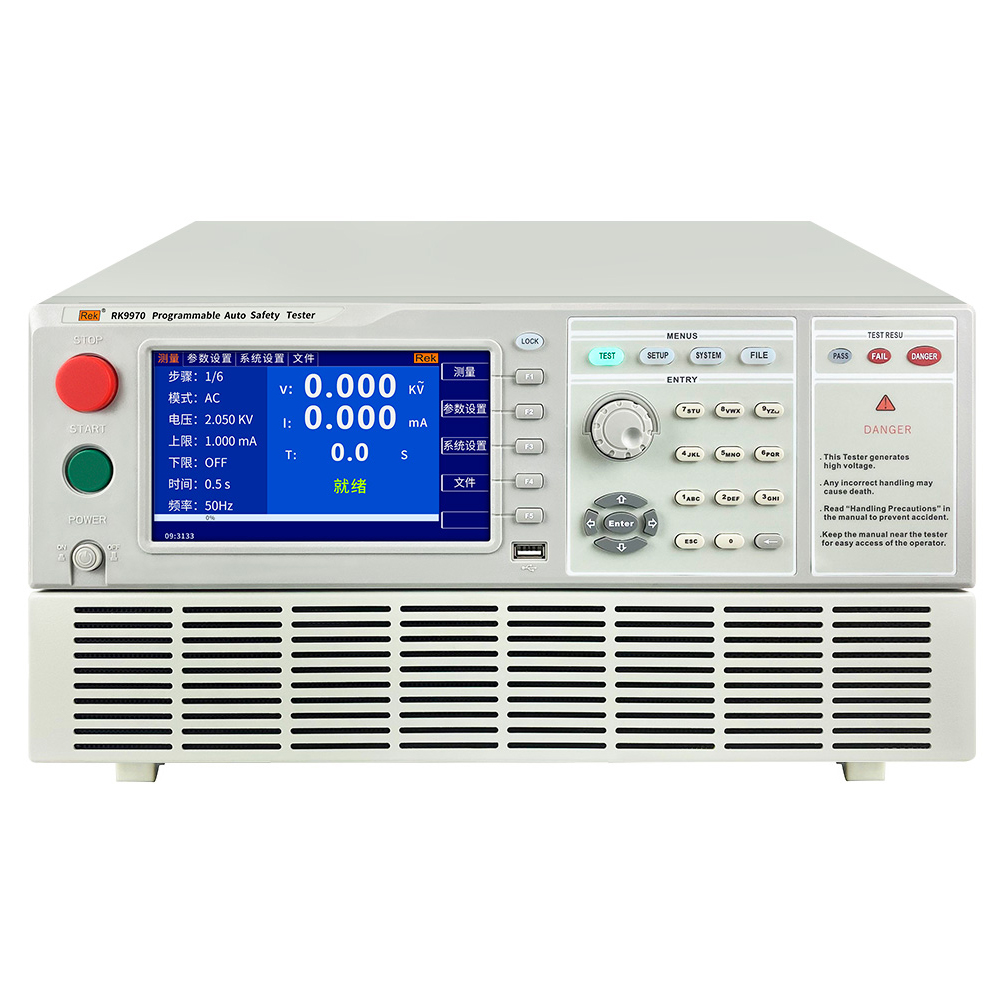

产品介绍

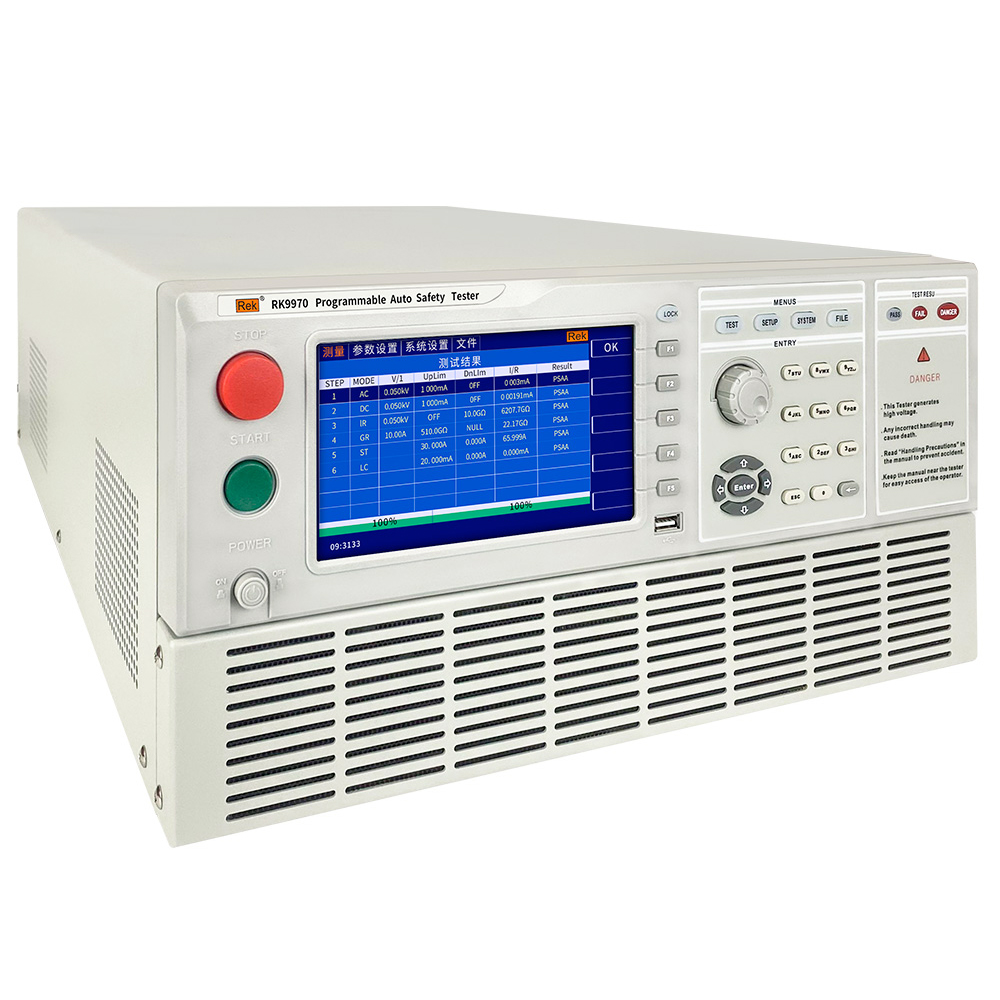

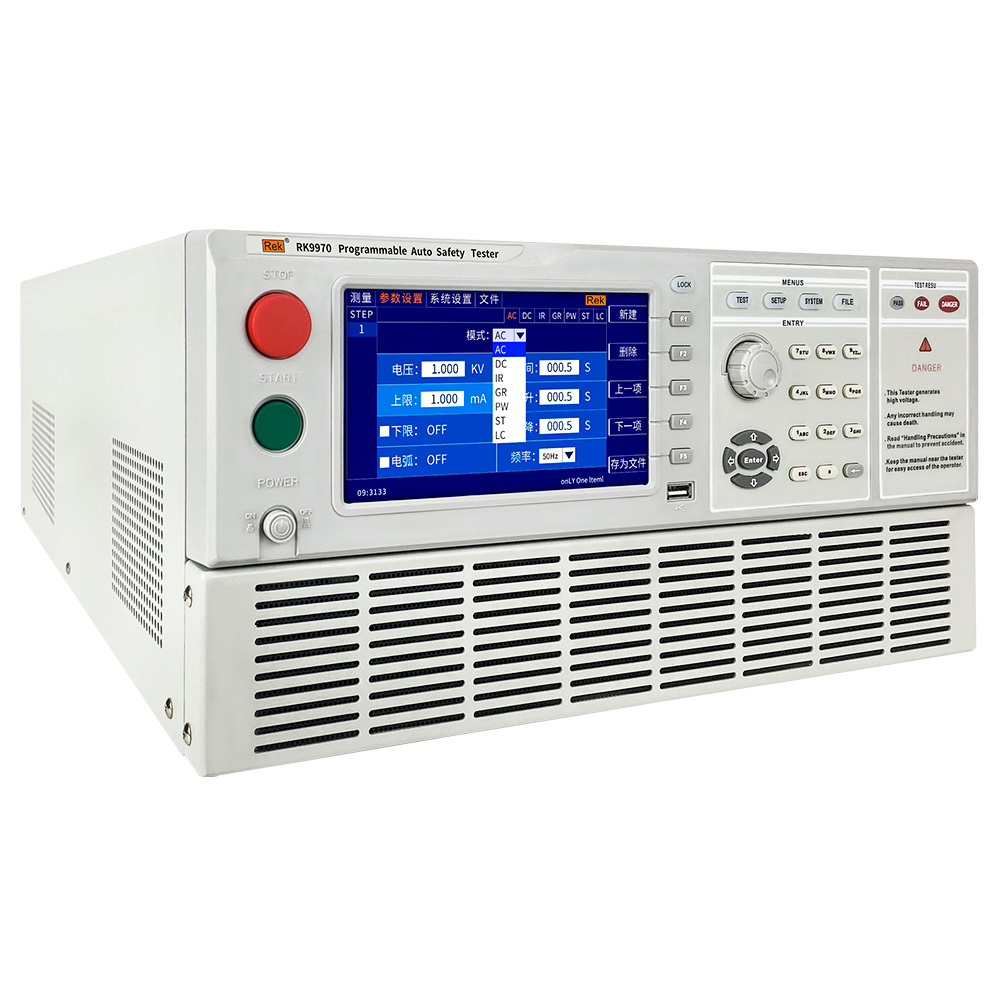

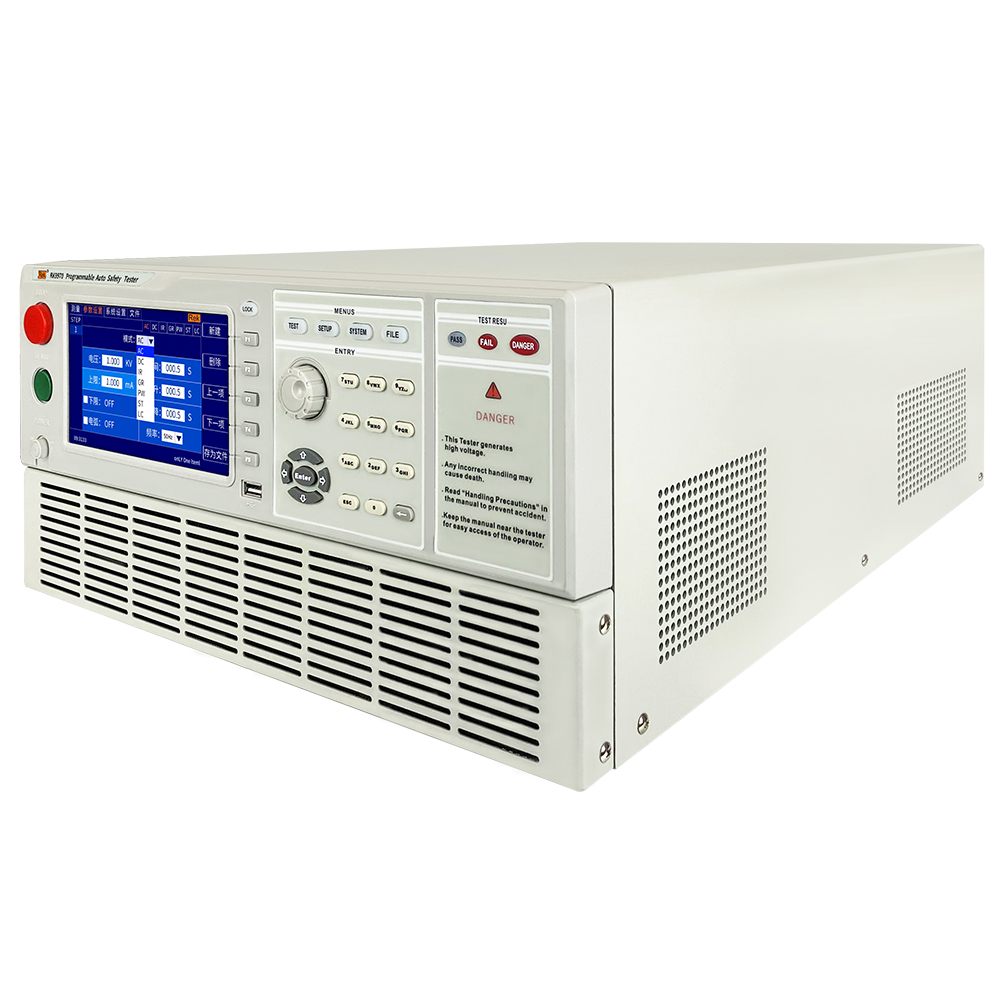

RK9970系列是一款多功能的安规综合测试仪,一站多任务 ,解决所有安全顾虑 ,是系统整合 、实验研发的优先解决方案 。一台机满足所有安规测试。
MD- A 符合的标准:GB/T12113-2003(IEC60990 :1999)、 GB4793.1-2007(IEC61010-1 :2001) MD- B 符合的标准:GB/T12113-2003(IEC60990:1999)、
GB4793.1-2007(IEC61010-1 :2001)、 GB4706.1-2005(IEC60335-1 :2004)、 GB4943.1-2011(IEC60950-1 :2005)、 GB8898-2011(IEC60065 :2005)、
GB7000.1-2015(IEC60598-1 :2014)
MD- C 符合的标准: GB/T12113-2003(IEC60990:1999)、 GB7000.1-2015(IEC60598-1 :2014)
MD- D 符合的标准: GB4793.1-2007(IEC61010-1 :2001)
MD-E 符合的标准: GB9706.1-2007/IEC60601-1-1988 )
MD- F 符合的标准: GB7000.1-2015(IEC60598-1 :2014)
MD- G 符合的标准: GB4943.1-2011(IEC60950-1 :2005)、 GB4793.1-2007(IEC61010-1 :2001)
MD 网络测量电阻≤±1%
性能特点
采用DDS数字合成技术,产生精确 、稳定 、纯净 、低失真 的正弦波
可调 电压上升 、下 降时 间 ,适应不 同测试对象要求
具有双频综合测试 ,频率范 围50Hz 、60Hz
人性化 的操作界面、支持数字按键直接输入,拔盘输入,操作更简便
中英文双语操作界面,适应不同用户的需求
存储140个测试文件 ,每个文件最多20个测试步骤
标配PLC接 口 、RS232C接 口 、RS485接 口 、USB接 口
采用 7 寸 TFT(800*480)显示设置参数及测试参数,显示内容醒目、丰富
应用领域
元器件:二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
家用电器:电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料:热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等
电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关新能源汽车等
自动化测试系统、照明行业、新能源汽车、电气设配
医疗器械:各类新型医疗仪器和医用配套仪器、心脏监护、医学影像
诊断治疗设备:X线诊断检查设备、超声诊断、核医学、内窥镜系统、五官科诊疗仪器
医房护理设备及器具:各类病床、柜、手术椅、床等
辅助设备:医用护理数据及图像处理设备、康复器械残疾人专用器材等
口腔医疗器械设备:牙科诊断医疗设备、牙科手术器械、牙科技工设备、医用磁共振设备

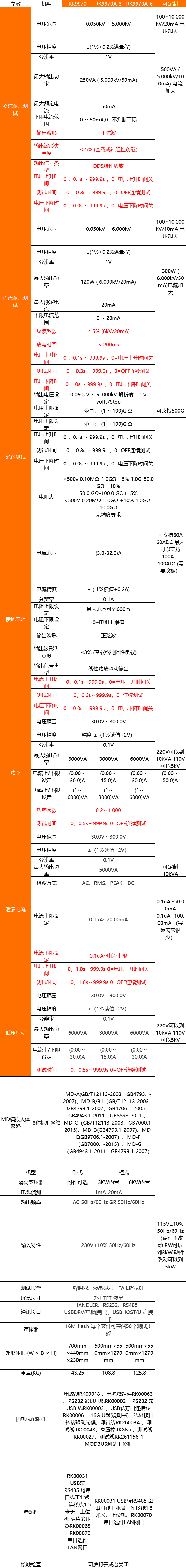

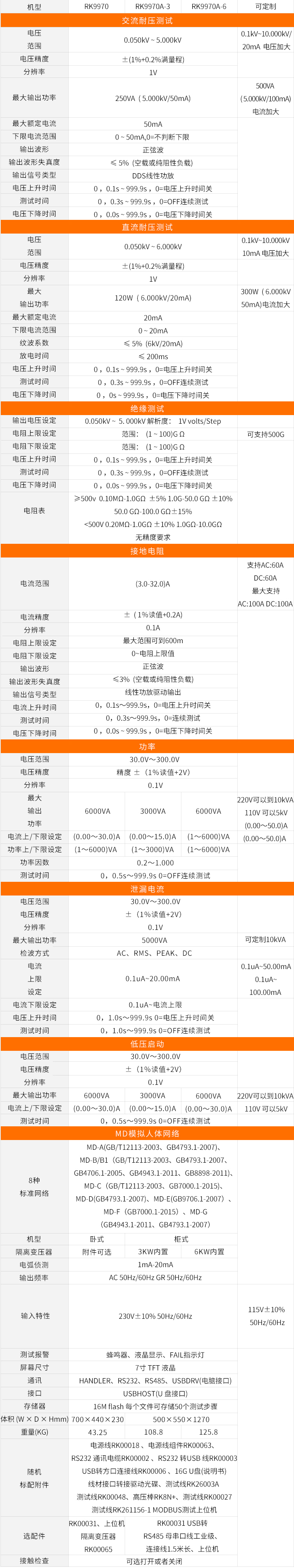

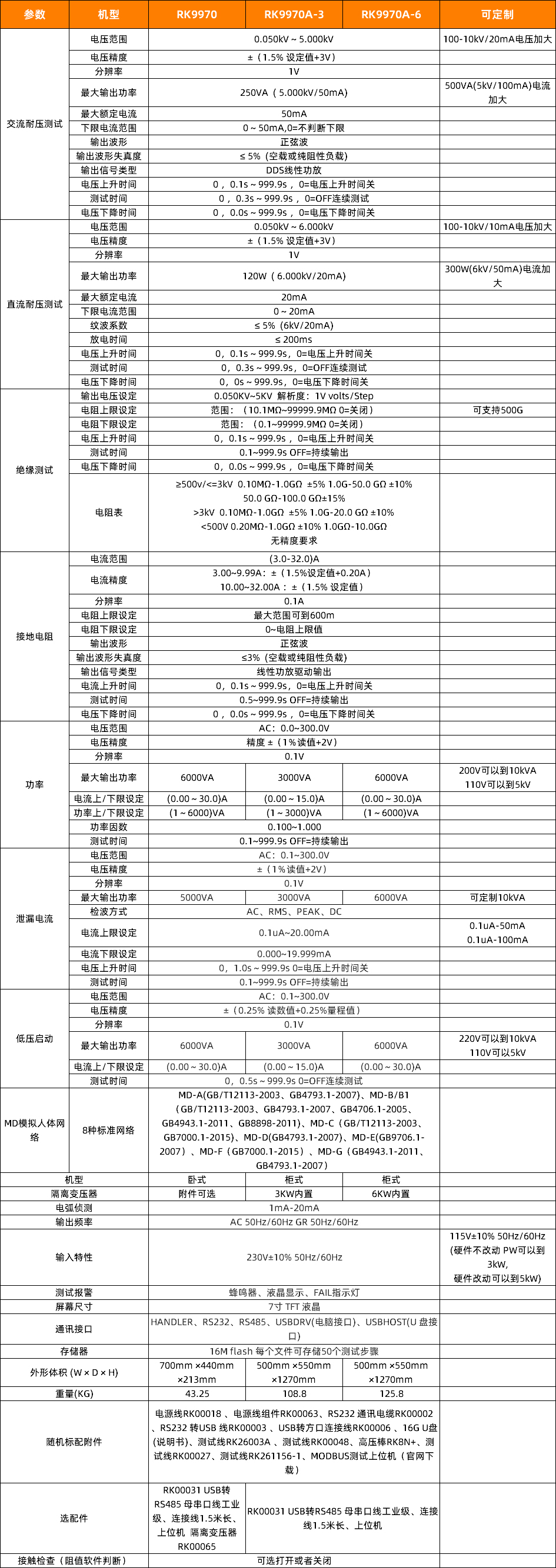

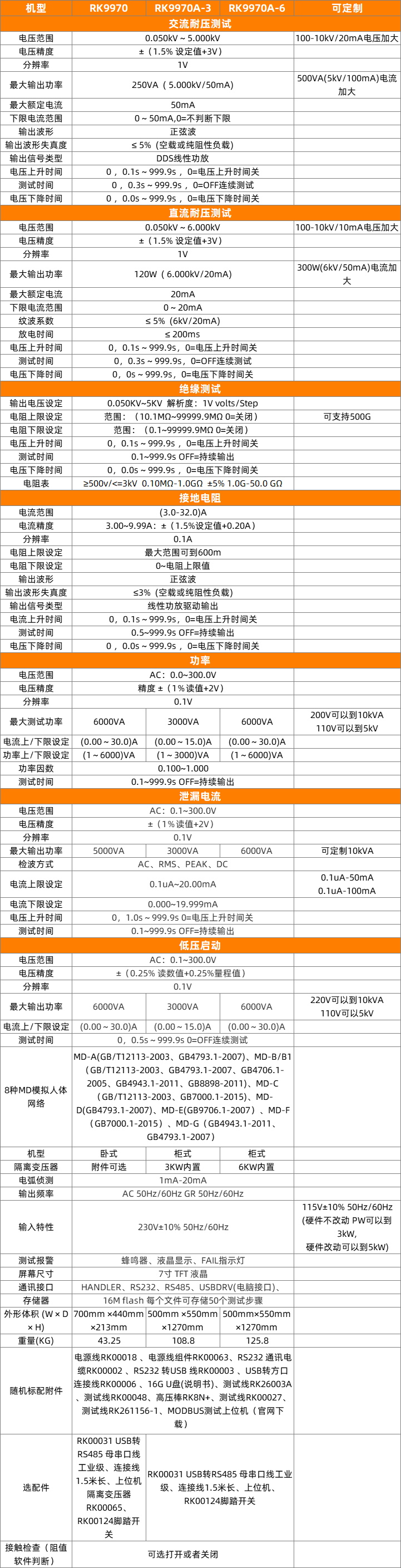

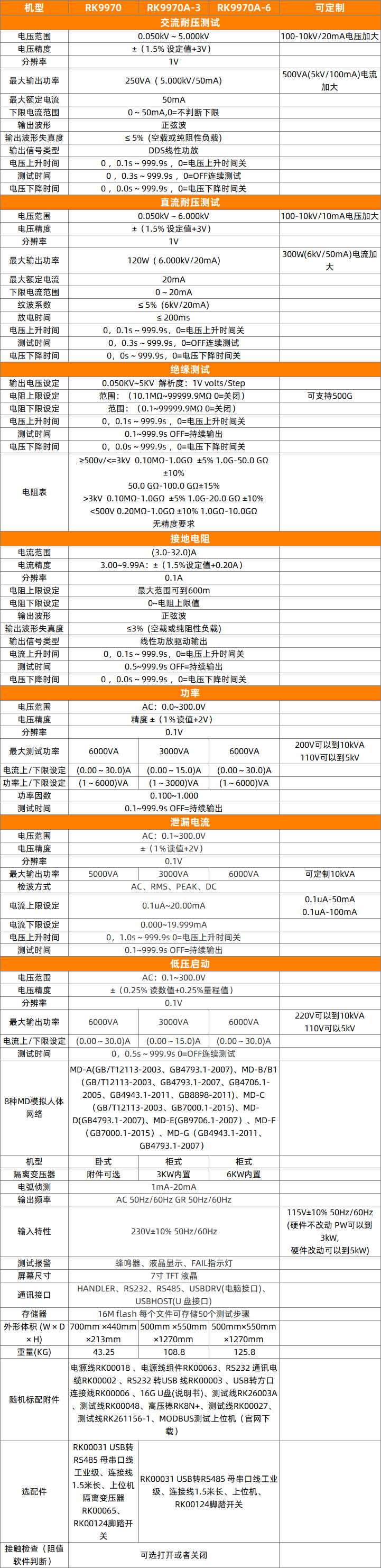

参数 | 机型 | RK9970 | RK9970A-3 | RK9970A-6 |
交流耐压测试 | 电压范围 | 0.050kV ~ 5.000kV | ||
电压精度 | ±(1%+0.2%满量程) | |||
分辨率 | 1V | |||
最大输出功率 | 250VA ( 5.000kV/50mA) | |||
最大额定电流 | 50mA | |||
下限电流范围 | 0 ~ 50mA,0=不判断下限 | |||
输出波形 | 正弦波 | |||
输出波形失真度 | ≤ 5% (空载或纯阻性负载) | |||
输出信号类型 | DDS线性功放 | |||
电压上升时间 | 0 ,0.1s ~ 999.9s ,0=电压上升时间关 | |||
测试时间 | 0 ,0.3s ~ 999.9s ,0=OFF连续测试 | |||
电压下降时间 | 0 ,0.0s ~ 999.9s ,0=电压下降时间关 | |||
直流耐压测试 | 电压范围 | 0.050kV ~ 6.000kV | ||
电压精度 | ±(1%+0.2%满量程) | |||
分辨率 | 1V | |||
最大输出功率 | 120W ( 6.000kV/20mA) | |||
最大额定电流 | 20mA | |||
下限电流范围 | 0 ~ 20mA | |||
纹波系数 | ≤ 5% (6kV/20mA) | |||
放电时间 | ≤ 200ms | |||
电压上升时间 | 0 ,0.1s ~ 999.9s ,0=电压上升时间关 | |||
测试时间 | 0 ,0.3s ~ 999.9s ,0=OFF连续测试 | |||
电压下降时间 | 0 ,0s ~ 999.9s ,0=电压下降时间关 | |||
绝缘测试 | 输出电压设定 | 0.050kV ~ 5. 000kV 解析度: 1V volts/Step | ||
电阻上限设定 | 范围: (1 ~ 100)G Ω | |||
电阻下限设定 | 范围: (1 ~ 100)G Ω | |||
电压上升时间 | 0 ,0.1s ~ 999.9s ,0=电压上升时间关 | |||
测试时间 | 0 ,0.3s ~ 999.9s ,0=OFF连续测试 | |||
电压下降时间 | 0 ,0.0s ~ 999.9s ,0=电压下降时间关 | |||
电阻表 | ≥500v/<=3kV 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% | |||
接地电阻 | 电流范围 | (3.0-32.0)A | ||
电流精度 | ± ( 1%读值+0.2A) | |||
分辨率 | 0.1A | |||
电阻上限设定 | 最大范围可到600m | |||
电阻下限设定 | 0~电阻上限值 | |||
输出波形 | 正弦波 | |||
输出波形失真度 | ≤3% (空载或纯阻性负载) | |||
输出信号类型 | 线性功放驱动输出 | |||
电流上升时间 | 0,0.1s~999.9s,0=电压上升时间关 | |||
测试时间 | 0,0.3s~999.9s,0=连续测试 | |||
电压下降时间 | 0 ,0.0s ~ 999.9s ,0=电压下降时间关 | |||
功率 | 电压范围 | 30.0V~300.0V | ||
电压精度 | 精度 ±(1%读值+2V) | |||
分辨率 | 0.1V | |||
最大输出功率 | 6000VA | 3000VA | 6000VA | |
电流上/下限设定 | (0.00~30.0)A | (0.00~15.0)A | (0.00~30.0)A | |
功率上/下限设定 | (1~6000)VA | (1~3000)VA | (1~6000)VA | |
功率因数 | 0.2~1.000 | |||
测试时间 | 0,0.5s~999.9s 0=OFF连续测试 | |||
泄漏电流 | 电压范围 | 30.0V~300.0V | ||
电压精度 | ±(1%读值+2V) | |||
分辨率 | 0.1V | |||
最大输出功率 | 5000VA | |||
检波方式 | AC、RMS、PEAK、DC | |||
电流上限设定 | 0.1uA~20.00mA | |||
电流下限设定 | 0.1uA~电流上限 | |||
电压上升时间 | 0,1.0s~999.9s 0=电压上升时间关 | |||
测试时间 | 0,1.0s~999.9s 0=OFF连续测试 | |||
低压启动 | 电压范围 | 30.0V~300.0V | ||
电压精度 | ±(1%读值+2V) | |||
分辨率 | 0.1V | |||
最大输出功率 | 6000VA | 3000VA | 6000VA | |
电流上/下限设定 | (0.00~30.0)A | (0.00~15.0)A | (0.00~30.0)A | |
测试时间 | 0,0.5s~999.9s 0=OFF连续测试 | |||
MD模拟人体网络 | 8种标准网络 | MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B/B1(GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011)、MD-C(GB/T12113-2003、GB7000.1-2015)、MD-D(GB4793.1-2007)、MD-E(GB9706.1-2007)、MD-F(GB7000.1-2015)、MD-G(GB4943.1-2011、GB4793.1-2007) | ||

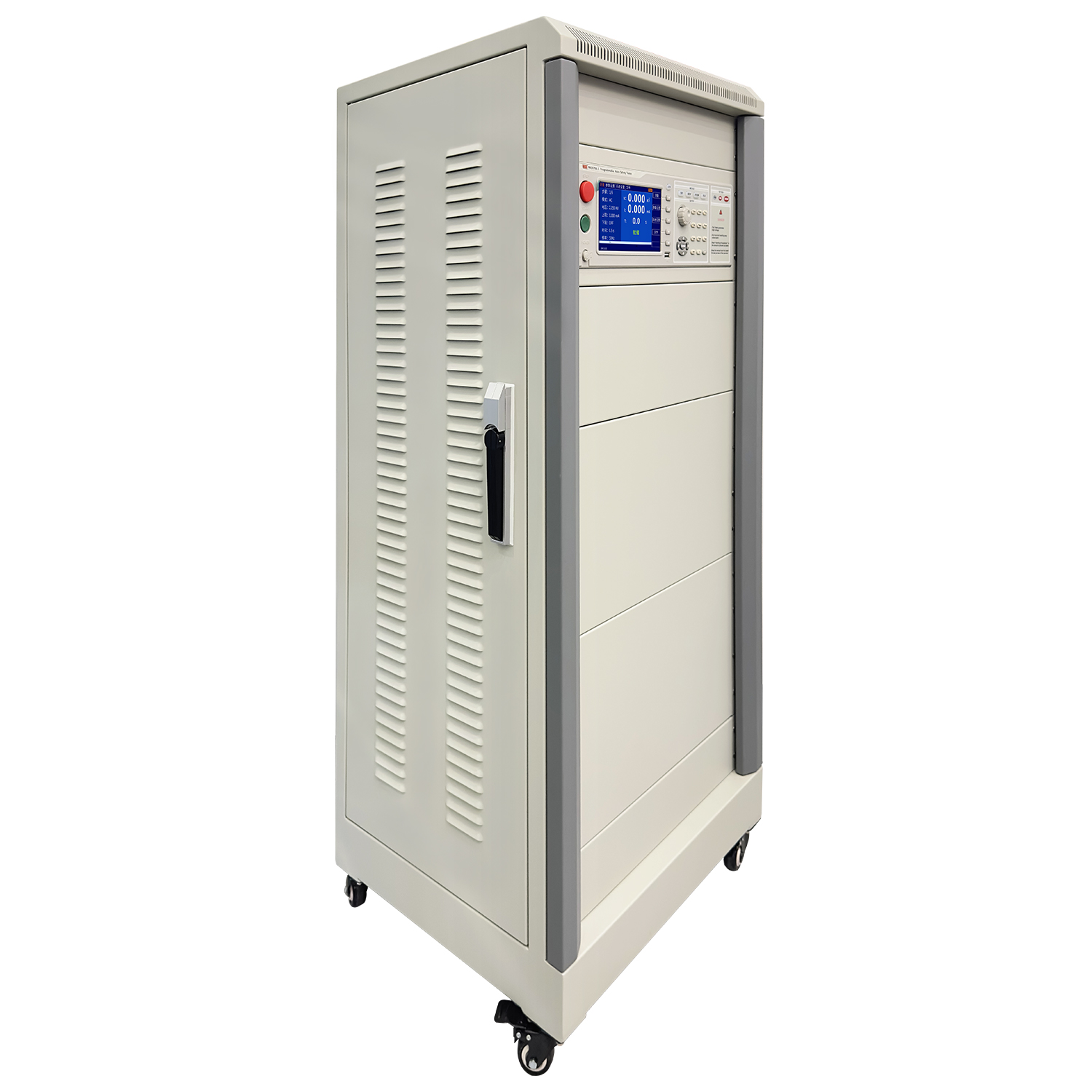

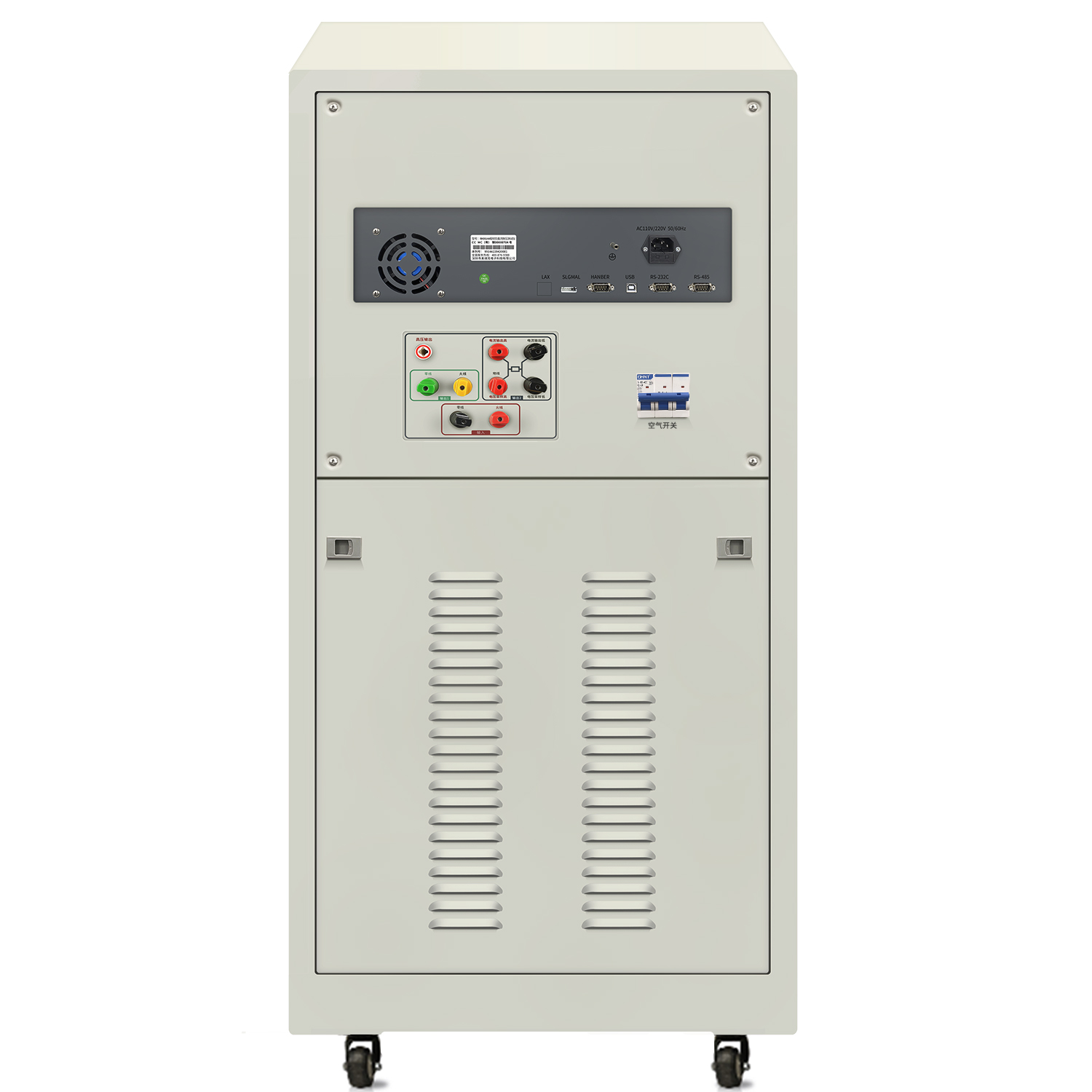

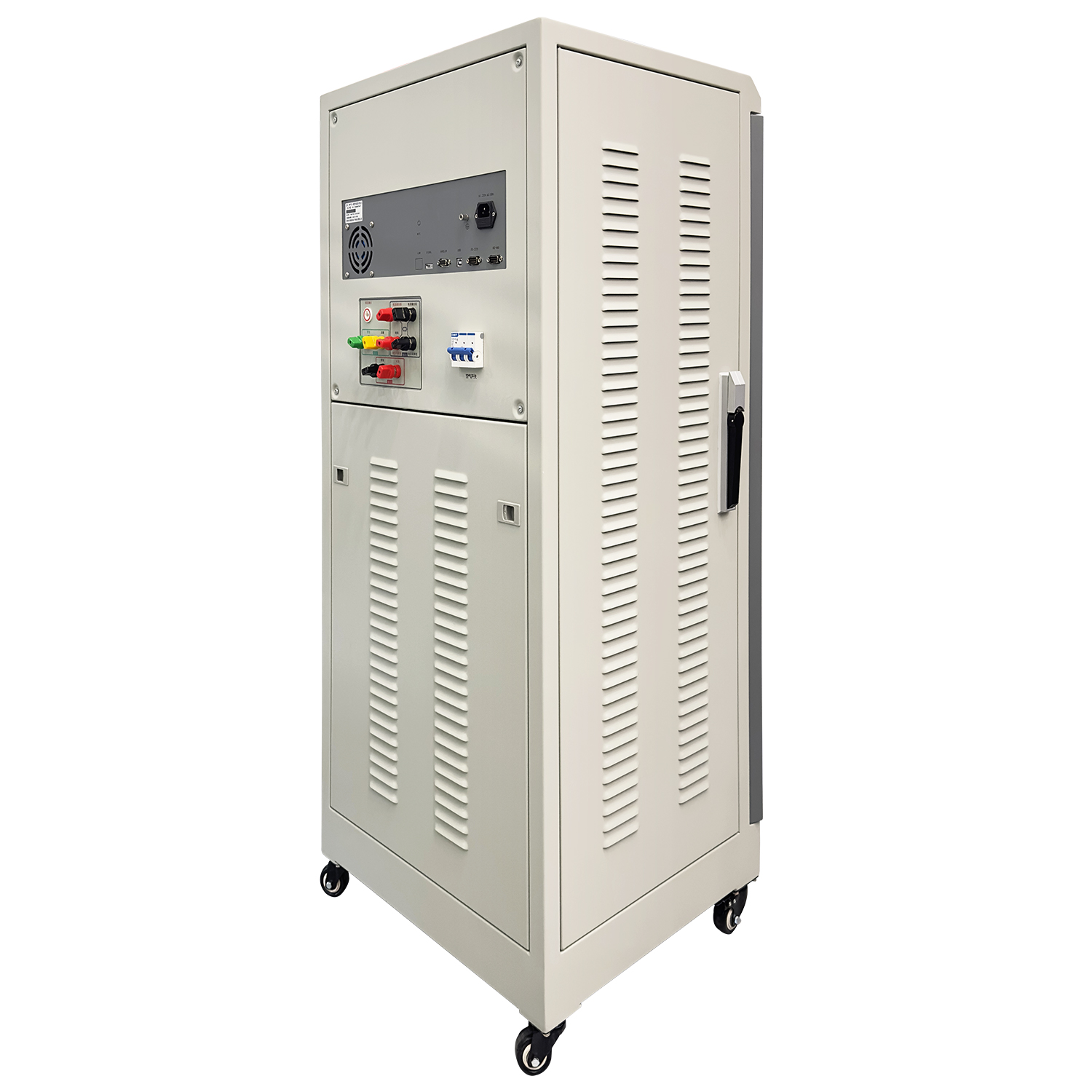

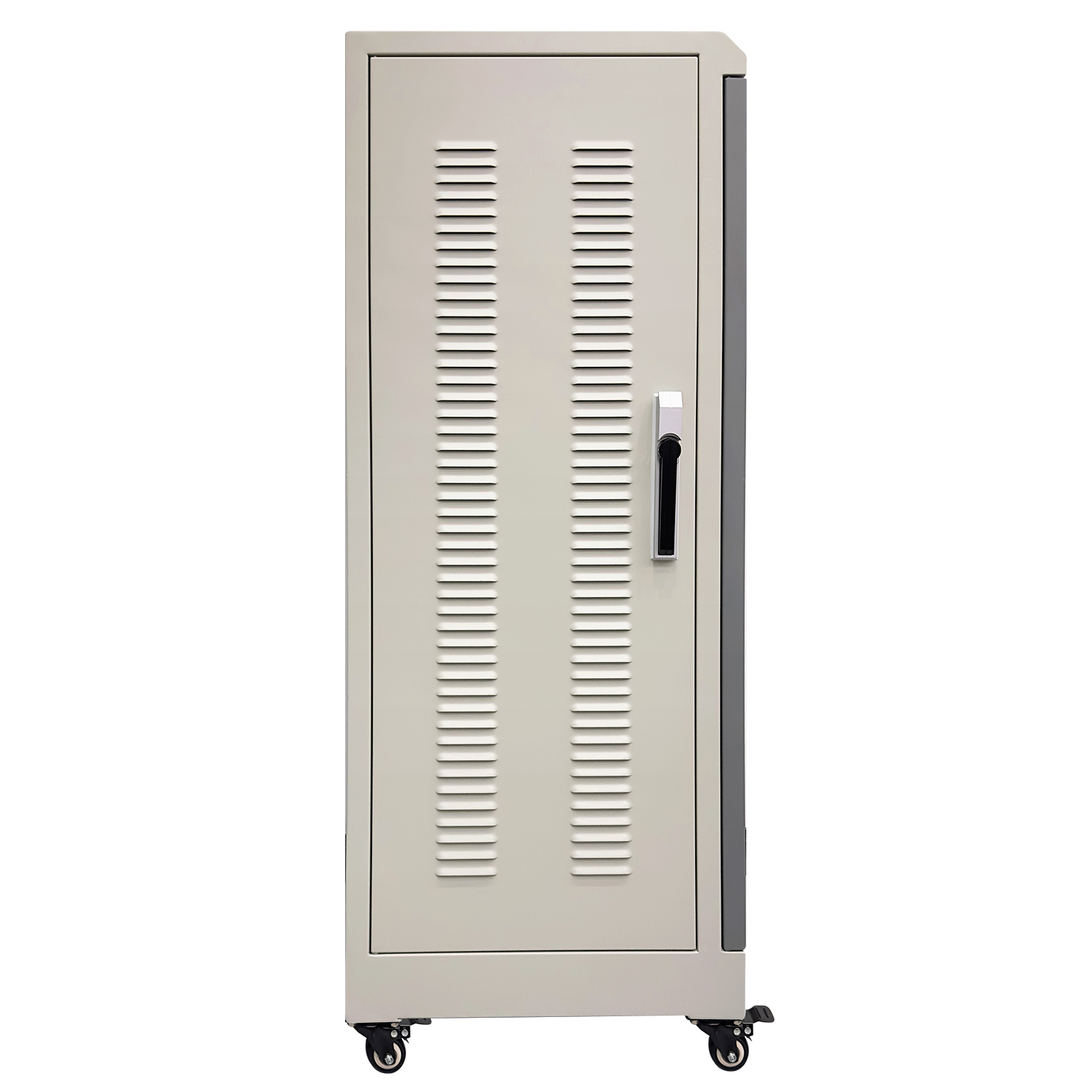

机型 | 卧式 | 柜式 | 柜式 | |
隔离变压器 | 附件可选 | 3KW内置 | 6KW内置 | |
电弧侦测 | 1mA-20mA | |||
输出频率 | AC 50Hz/60Hz GR 50Hz/60Hz | |||
输入特性 | 230V±10% 50Hz/60Hz | |||
测试报警 | 蜂鸣器、液晶显示、FAIL指示灯 | |||
屏幕尺寸 | 7寸 TFT 液晶 | |||
通讯接口 | HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U 盘接口) | |||
存储器 | 16M flash 每个文件可存储50个测试步骤 | |||

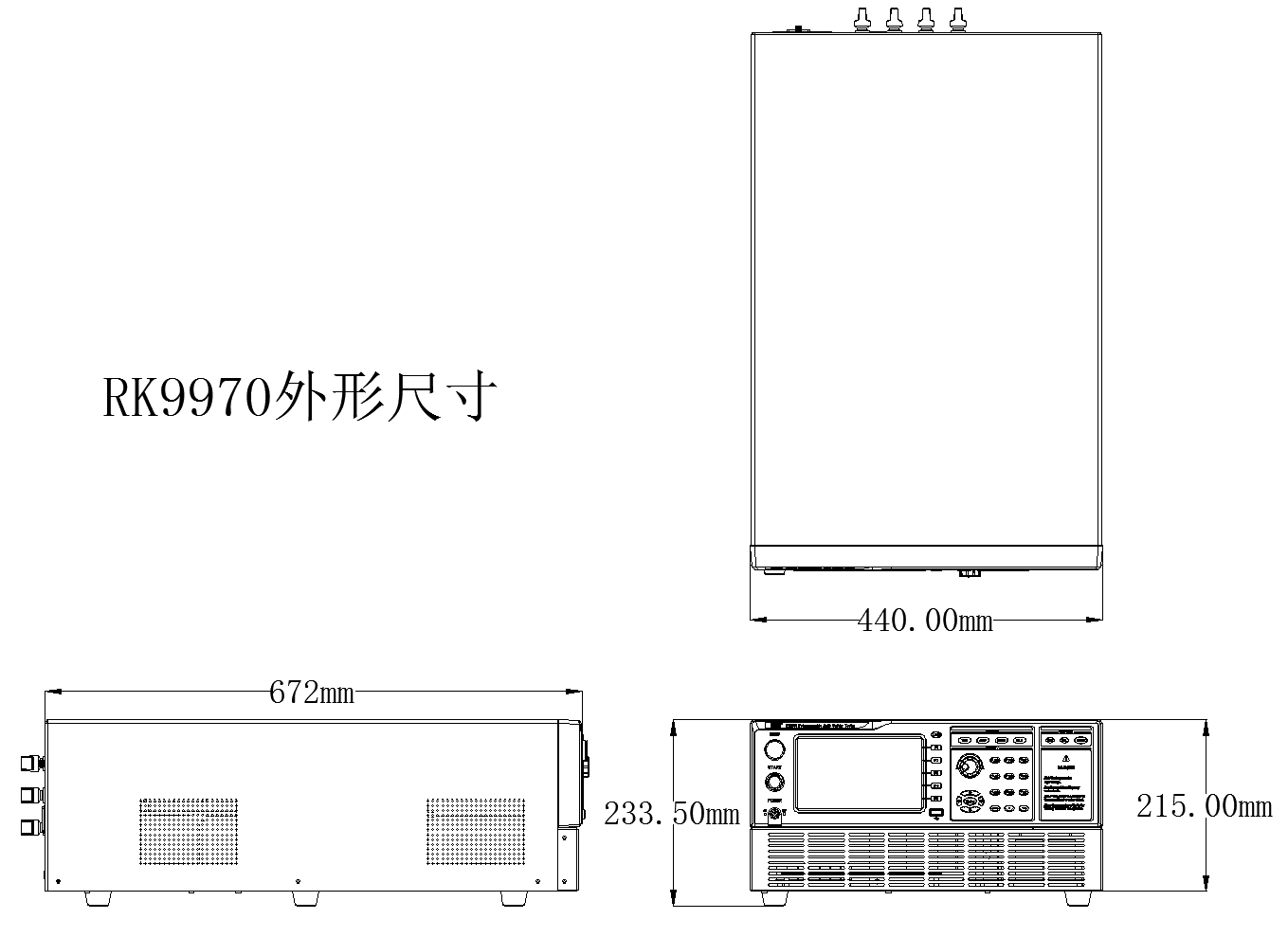

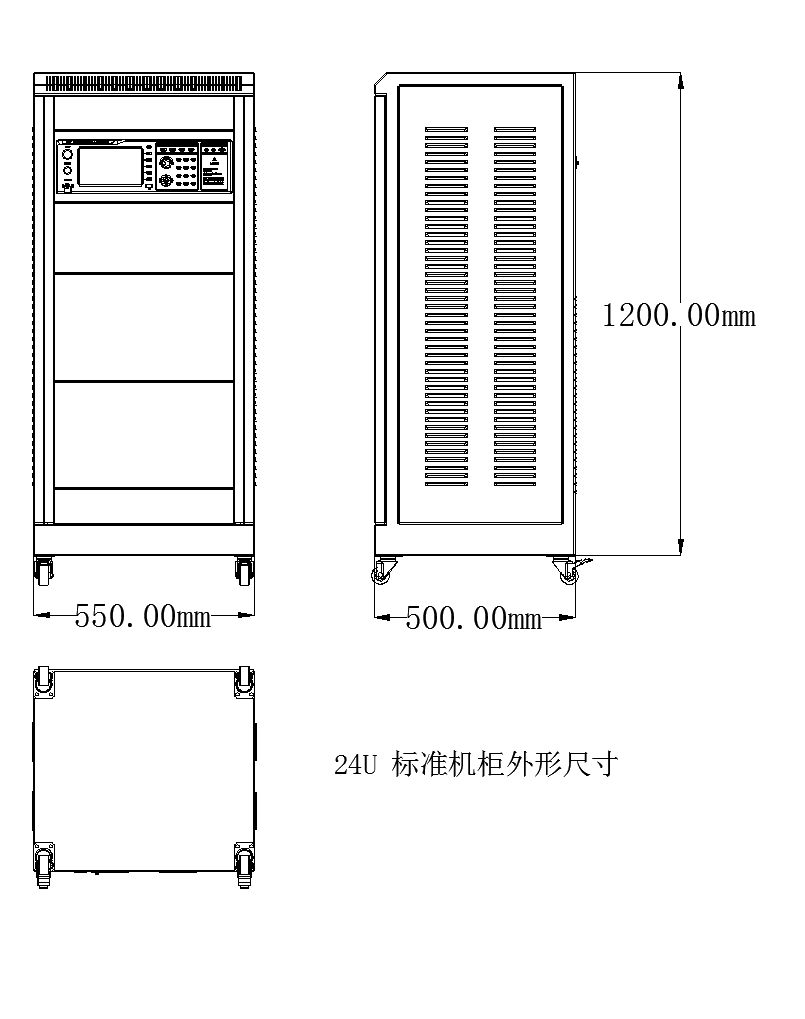

外形体积 (W × D × H) | 700mm ×440mm ×230mm | 500mm ×550mm ×1270mm | 500mm ×550mm ×1270mm | |
重量(KG) | 43.25 | 108.8 | 125.8 | |
随机标配附件 | 电源线RK00018 、电源线组件RK00063、RS232 通讯电缆RK00002 、RS232 转USB 线RK00003 、USB转方口连接线RK00006 、16G U盘(说明书)、测试线RK26003A 、测试线RK00048、高压棒RK8N+、测试线RK00027、测试线RK261156-1、MODBUS测试上位机(官网下载) | |||
选配件 | RK00031 USB转RS485 母串口线工业级、连接线1.5米长、上位机 隔离变压器RK00065 | RK00031 USB转RS485 母串口线工业级、连接线1.5米长、上位机 | RK00031 USB转RS485 母串口线工业级、连接线1.5米长、上位机 | |
接触检查 | 可选打开或者关闭 |
型号 | 图片 | 类型 | 概述 |

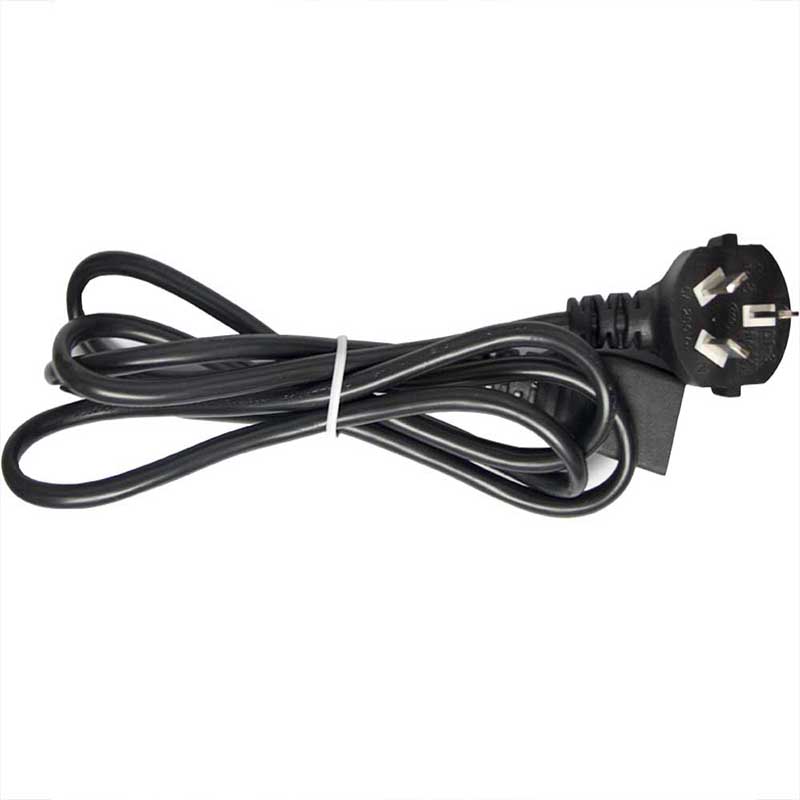

电源线RK00018 | 标配 | 仪器标配电源线,可单独购买。 | |
电源线组件RK00063 | 标配 | 仪器标配电源线组件,可单独购买。 | |

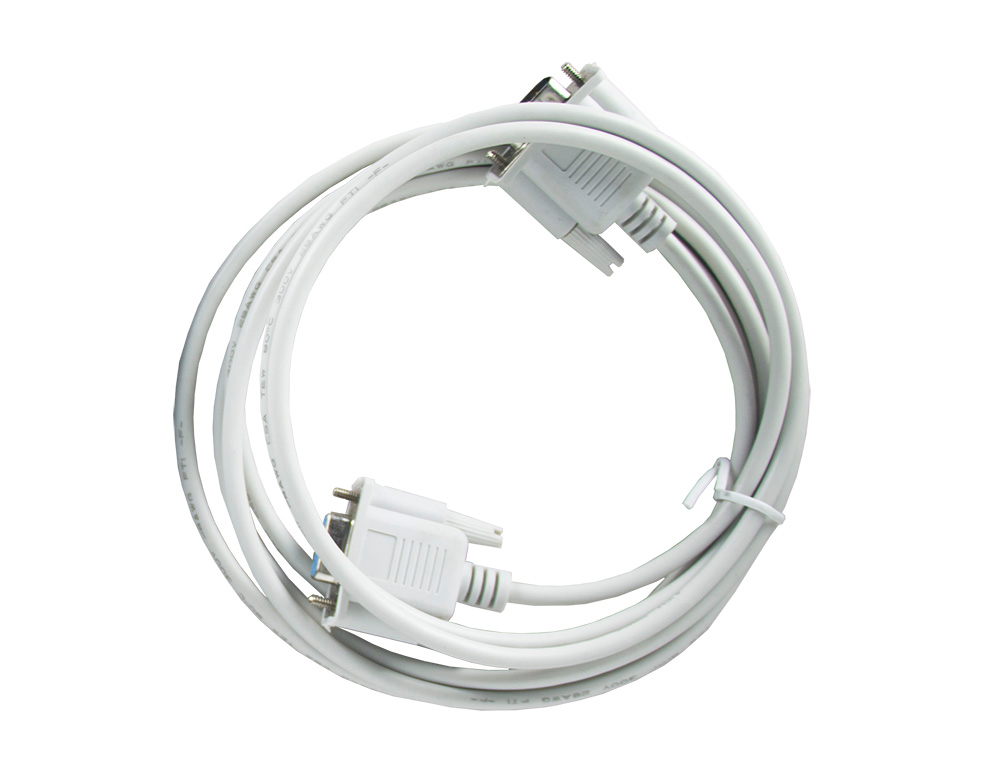

RS232 通讯电缆RK00002 | 标配 | 仪器标配RS232串口连接线,可单独购买 | |

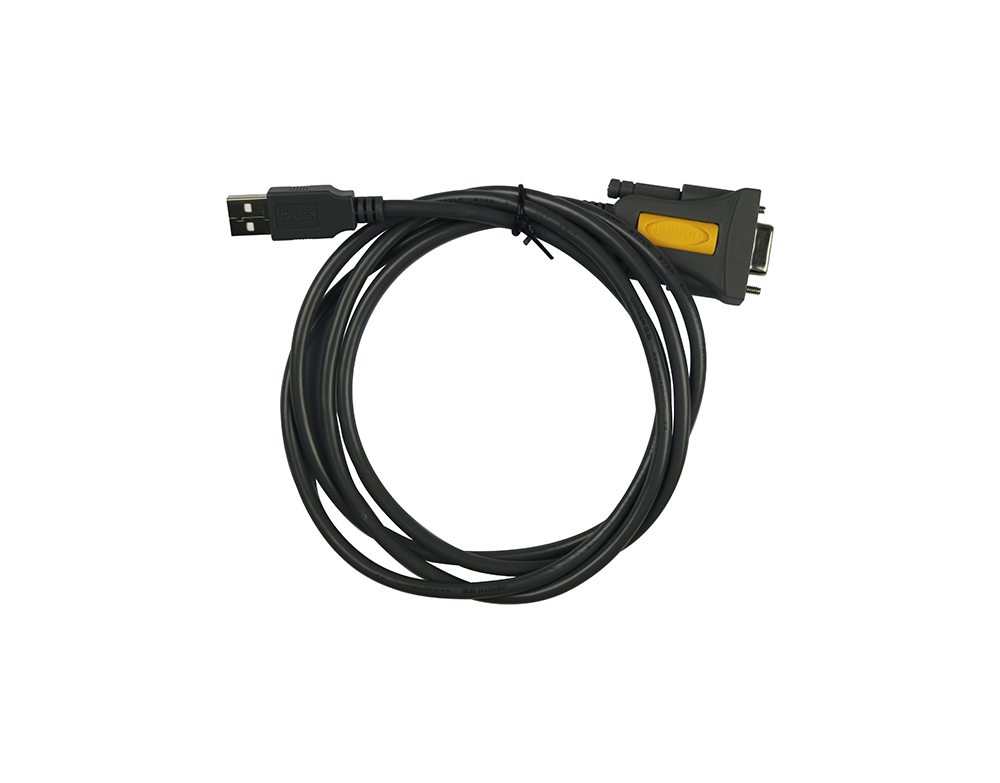

S232 转USB 线RK00003 | 标配 | 仪器标配RS232转USB连接线(上位机)。 | |

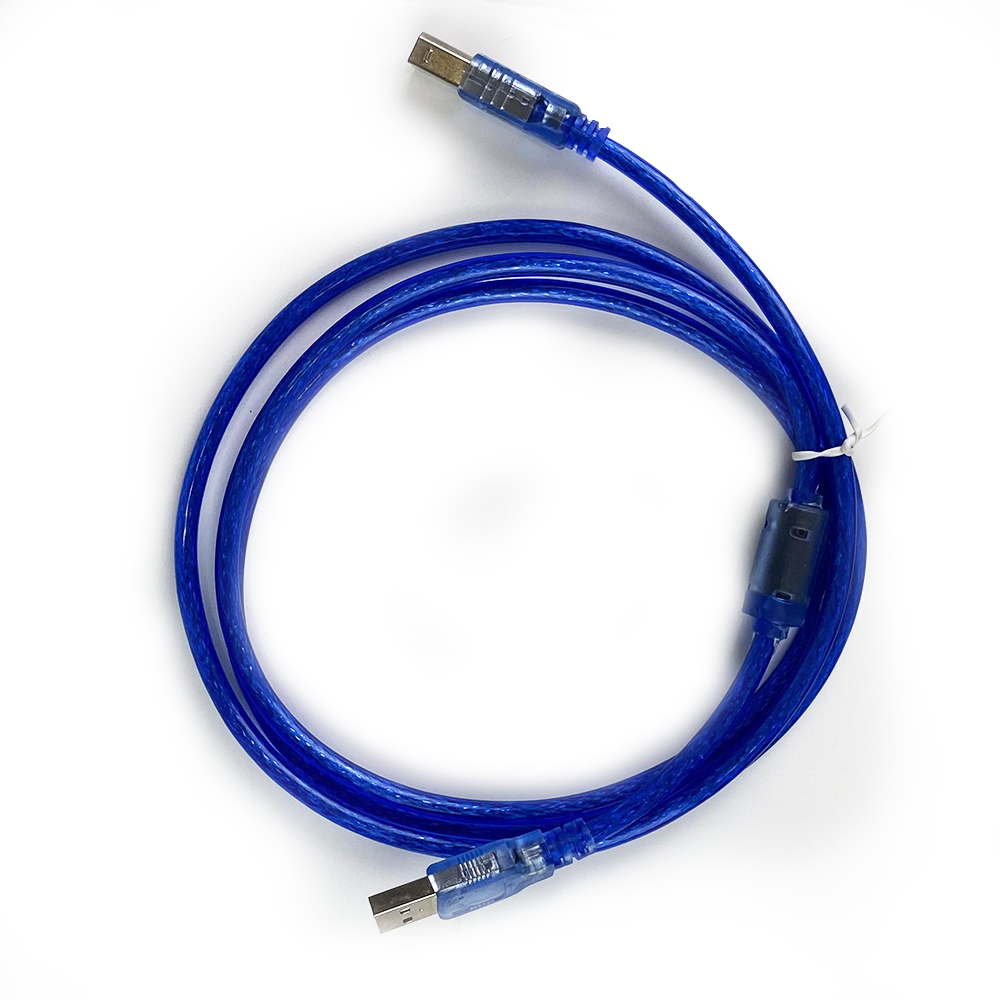

USB转方口连接线RK00006 | 标配 | 仪器标配 方口连接线可单独购买。 | |

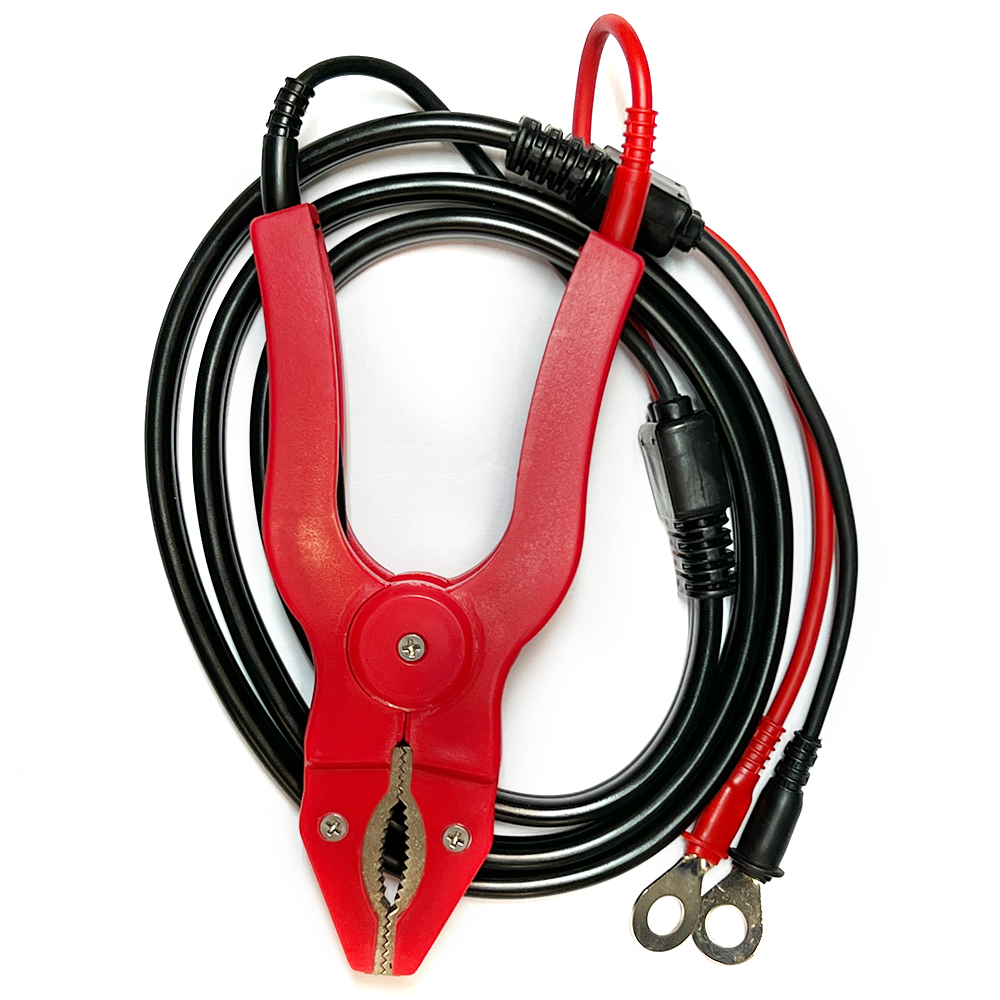

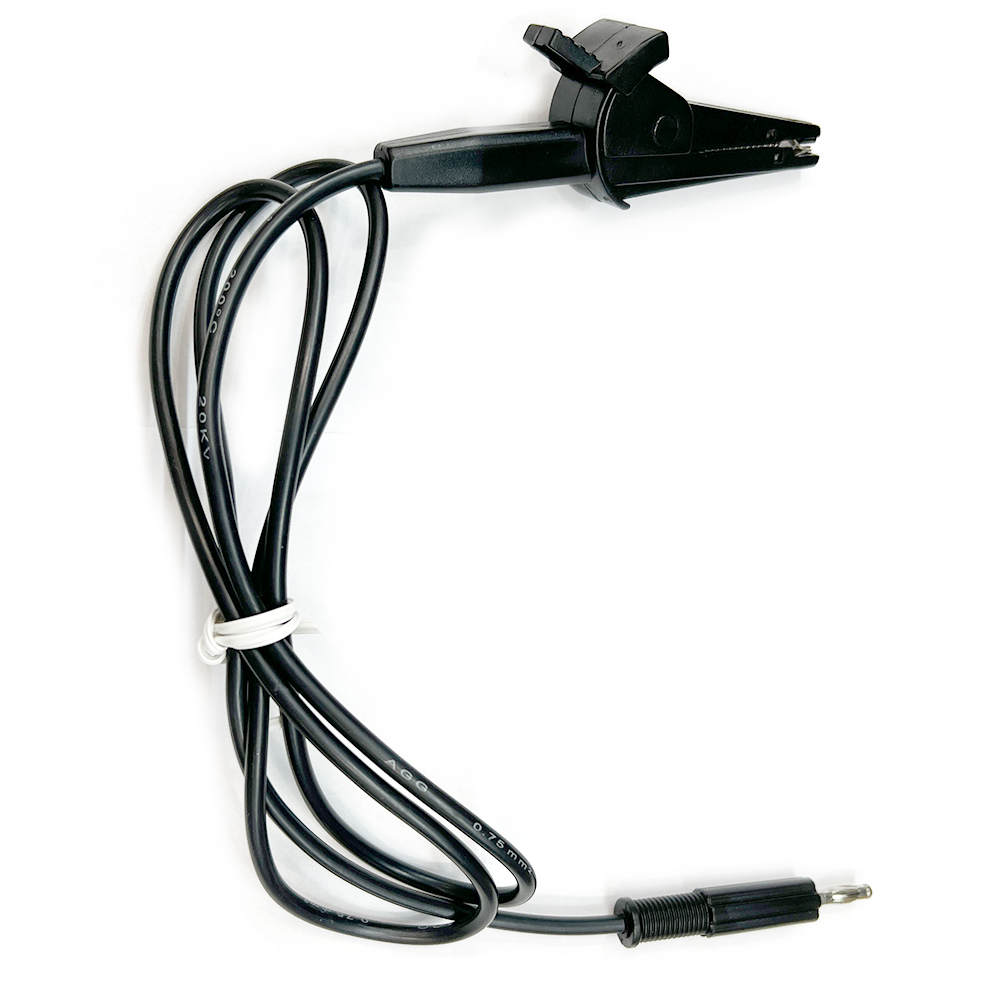

测试线RK26003A | 标配 | 仪器标配测试夹,可单独购买。 | |
测试线RK00048 | 标配 | 仪器标配测试夹,可单独购买。 | |

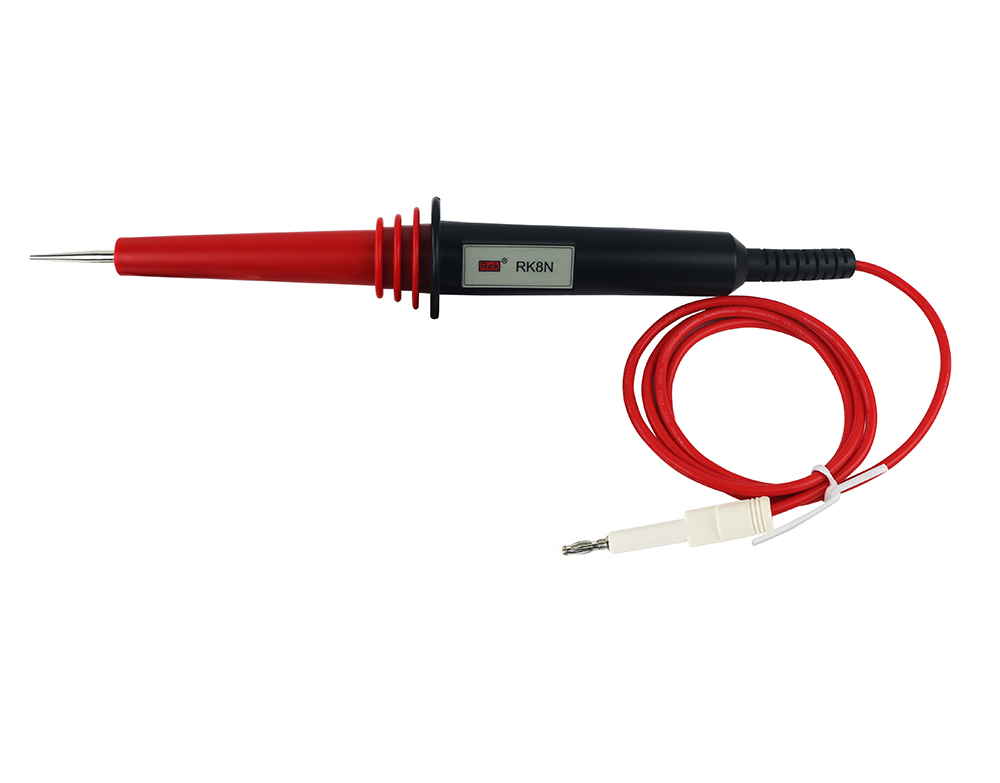

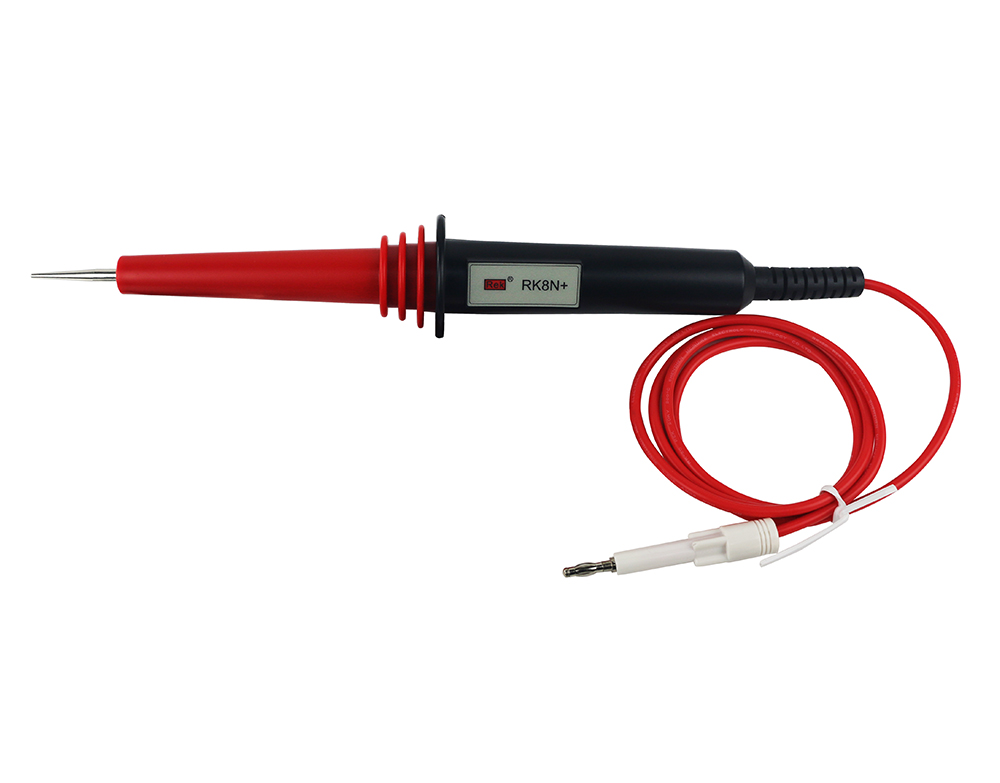

高压棒RK8N+ | 标配 | 仪器标配高压棒,可单独购买。 | |

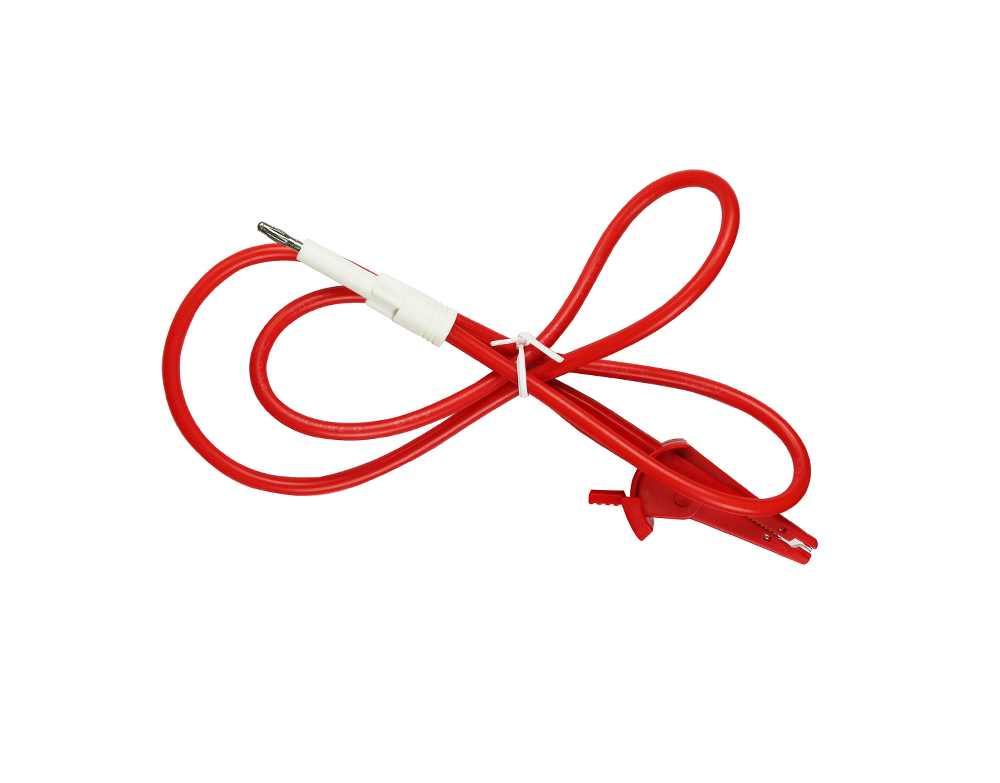

测试线RK00027 | 标配 | 仪器标配测试线,可单独购买。 | |
测试线RK261156-1MODBUS测试上位机 | 标配 | 仪器标配测试线,可单独购买。 | |
16G U盘(说明书) | 购机时如有选配则放入说明书U盘 | 标配 | 仪器标配16G U盘(含上位机软件)。 |
RK00031 | 选配 | 器选配USB转485,连接线1.5米长可单独购买。 |
