产品介绍

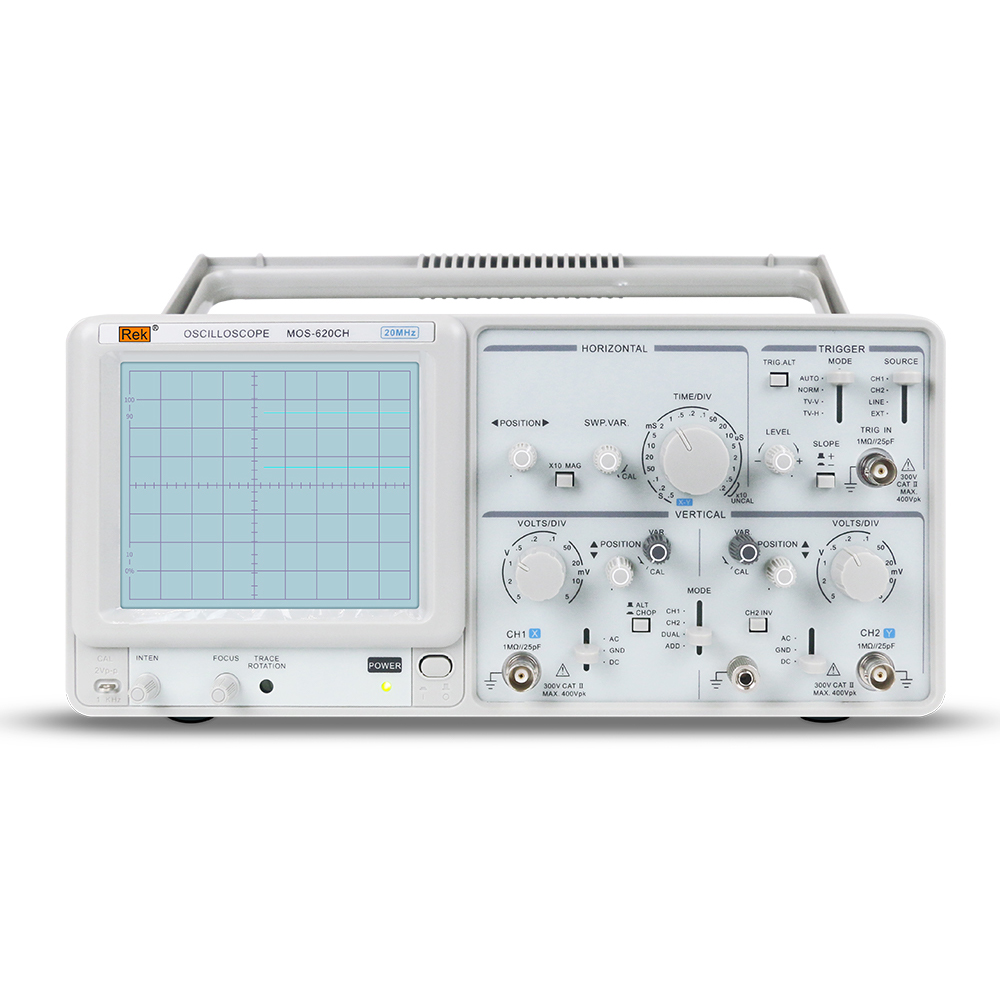

MOS-620系列双踪示波器，最大灵敏度位1mA/div，最大扫描速度为0.2us/div，并可扩展10倍使扫描速度达到20ns/div。该示波器采用6英时并带有刻度的矩形CRT，操作简单，稳定可靠。
型号 | MOS-620CH |
频率范围 | DC-20MHz |
屏幕内格 | 8×10div（1div=1cm） |
垂直偏上 | |
显示模式 | Ch1，Ch2，DUAL，ADD |
偏转因子 | 5mV/div to 5V/div±3%（1mV/div±5%） |
灵敏度 | 5mV～5V/DIV，按1-2-5顺序分10档 |
上升时间 | 约17.5ns |
输入阻抗 | 约1MΩ/25pF |
极性选择 | ±CH2 |
最大输入电压 | 当探头设置在1:1时最大有效读出值为40Vp-p（14Vrms正弦波形） 当探头发设置在10:1时最大有效读出值为40Vp-p（14Vrms正弦波形） |
水平偏向 | |
显示模式 | 1,10，X-Y |
时基 | 0.2μs/div～0.2s/div |
扫频宽度 | ×10 |
精度 | ±3% |
校正波形 | 方波，频率1KHz20%电压：2Vp-p±2% |
输入阻抗 | 1MΩ |
机子尺寸(DxWxH) | 455×345×190mm |
重量 | 7.6Kg |
配件 | 探头，电源线 |
型号 | 图片 | 类型 | 概述 |

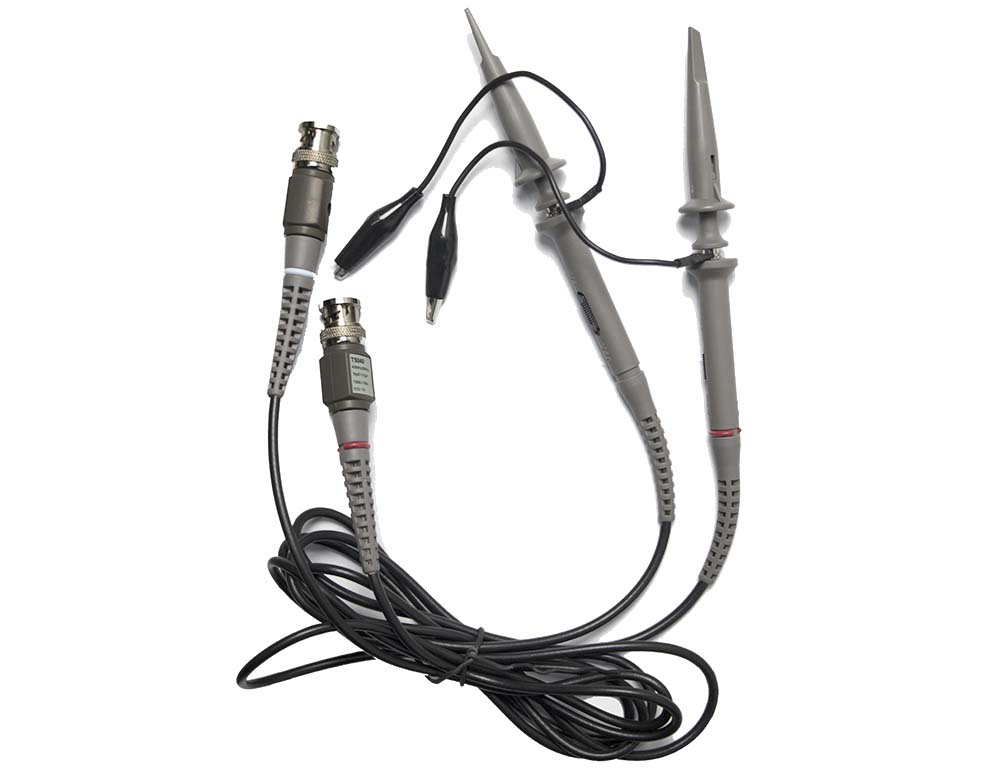

RK00039 | | 标配 | 仪器标配探头，可单独购买。 |

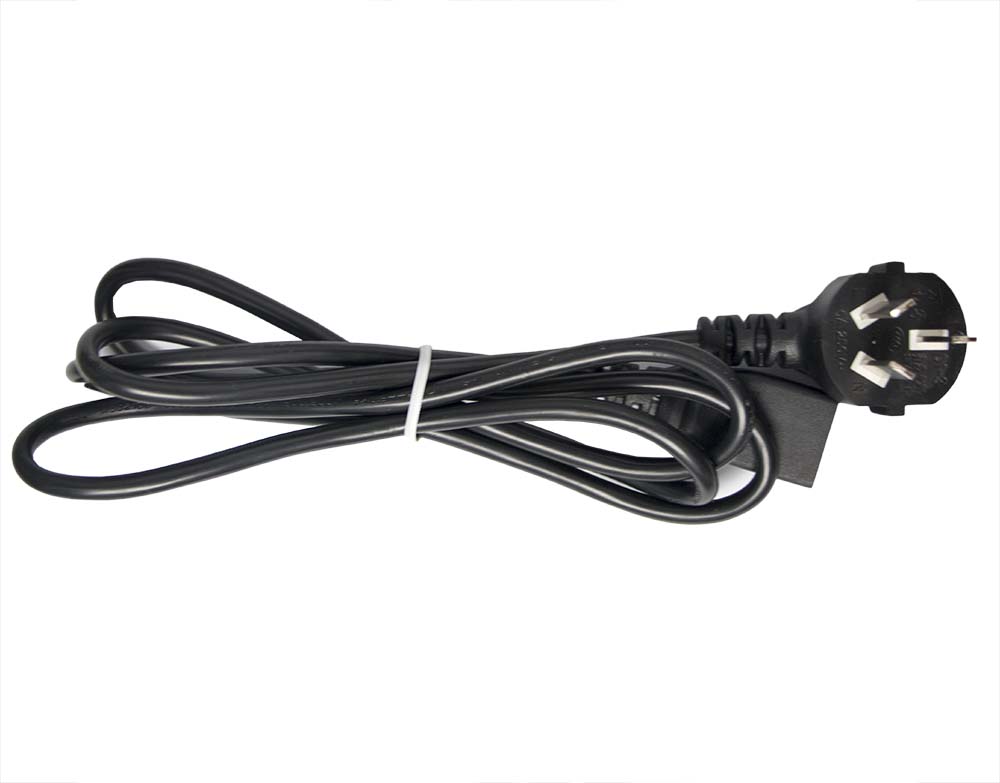

RK00036 | | 标配 | 仪器标配国标电源线，可单独购买。 |

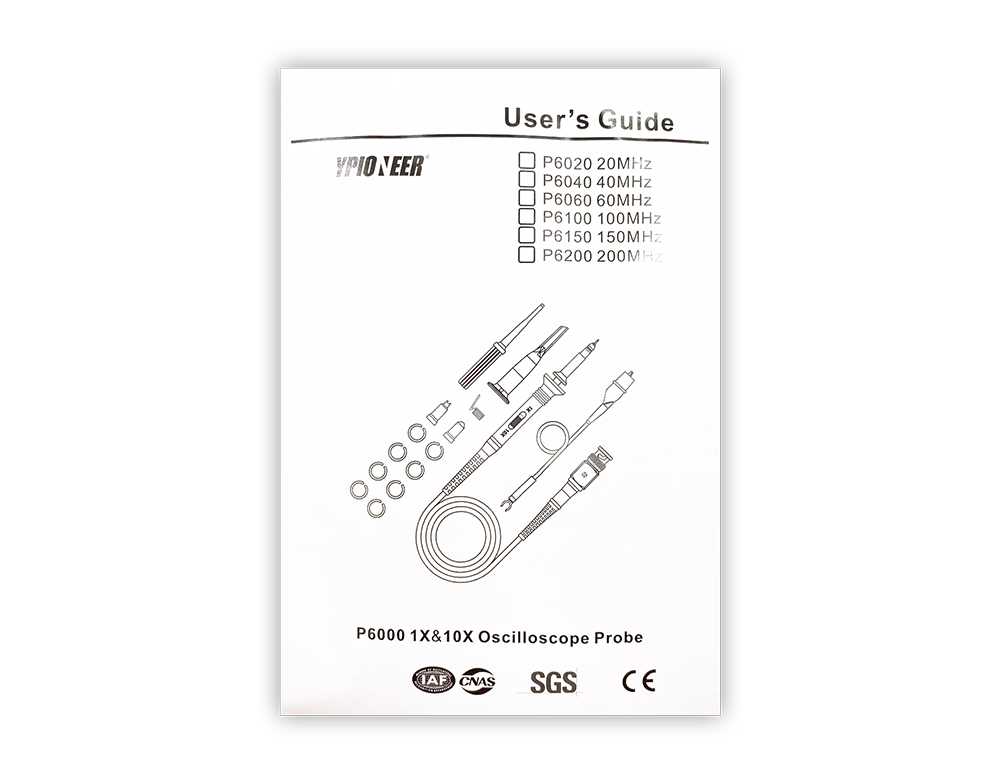

用户指南 | | 标配 | 仪器标配用户指南。 |

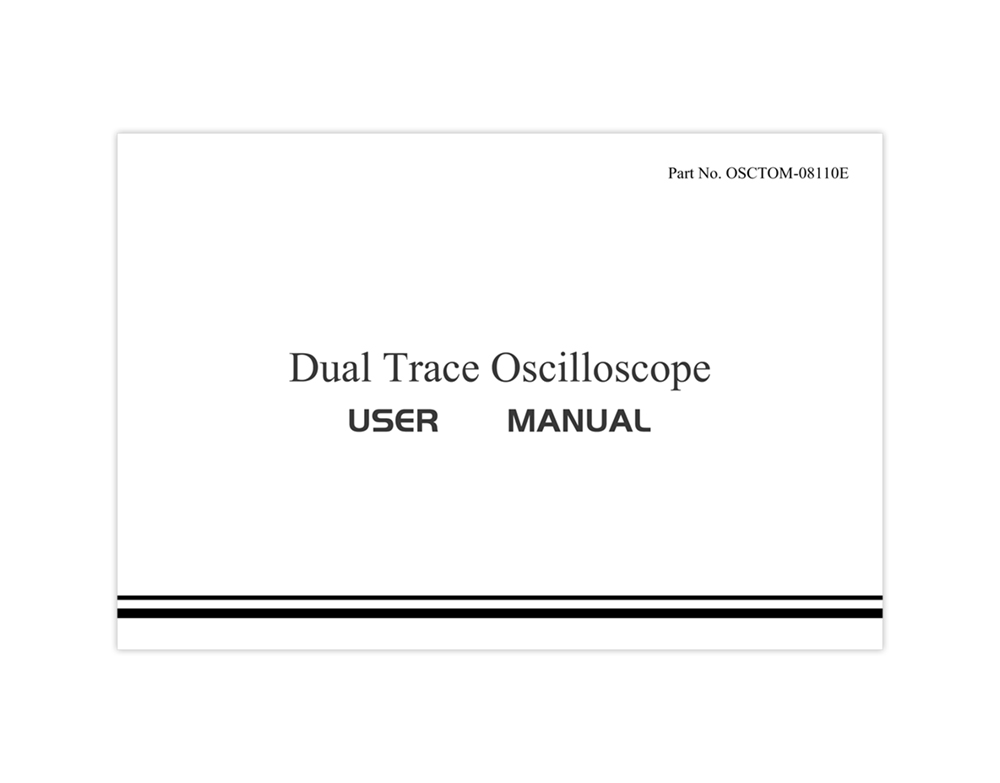

说明书 | | 标配 | 仪器标配产品使用说明书。 |
0 | | 标配 | 仪器标配 |
